Фитингтер сериясы

SOLH KQ2E қаптамалық блок - бұл SMC KQ2E-мен ауыстырылатын панельдік пневматикалық бір түрту фитингі. Жабдық панельдері, басқару шкафтары және таза бөлме қалқалары арқылы өтетін пневматикалық желілерге арналған. Оның үш құрылымдық нұсқасы бар: стандартты қос құбырлы қалқа, ықшам J шағын қалқа және аналық жіптен түтікке арналған қалқа. Панельді қауіпсіз бекіту, төмен қысымды төмендету үшін никель жалатылған жез гайкамен жабдықталған, автоматтандыру машиналарына арналған PU, нейлон және PTFE түтіктерімен үйлесімді сығылған ауа және вакуум жүйелерін қолдайды.

SOLH KQ2U және KQ2UD KQ2 пневматикалық фитингтер тобының ішіндегі Y стиліндегі көп портты итерілетін коллектор қосқыштары, SMC KQ2U / KQ2UD үшін тікелей ауыстыру. KQ2U - 1-дю 2-шығысты Y сплиттері, ал KQ2UD - 1-дю 4-шығысты ауа таратқышы. Ер жіптері бар, диаметрі бірдей және кішірейтетін нұсқалары бар. PBT корпусымен және NBR тығыздағышымен жасалған бұл жылдам итергіш фитингтер сығылған ауа мен вакуум жүйелерін қолдайды. Вакуумдық шыныаяқ массивтері, көп цилиндрлі автоматика қондырғылары, 3С және орау машиналары үшін орталықтандырылған ауа беру үшін кеңінен қолданылады.

SOLH KQ2X және KQ2XD сериялары SMC KQ2X/KQ2XD-мен ауыстырылатын көп жақты пневматикалық бөлгіштерді азайтады. KQ2X – Y типті 1-ден 2-ге дейінгі редукциялық тармақ қосқышы; KQ2XD - крест стиліндегі 1-дю 4-шығыс коллекторлы фитинг. PU және PA нейлон түтіктерімен үйлесімді, PBT корпусымен және NBR тығыздағыштарынан жасалған, вакуумды және сығылған ауа қызметін қолдайтын. Ықшам автоматика қондырғыларына, көп сорғыш шыныаяқты вакуумды таратуға және роботты соңғы эффекторлық ауа құбырларына арналған.

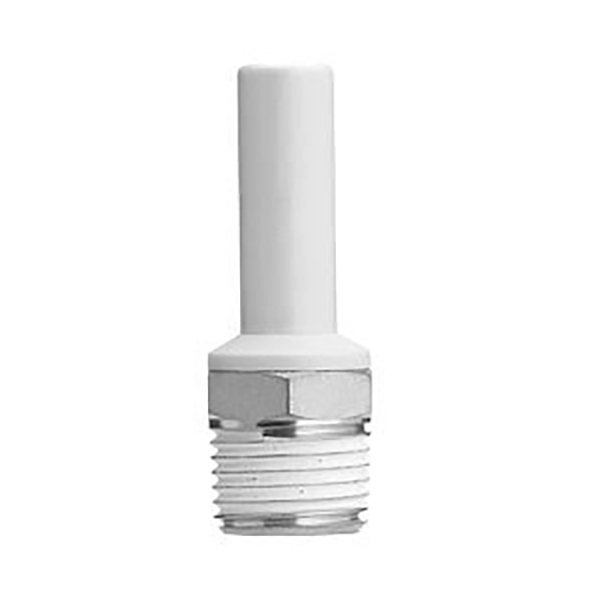

KQ2N діңгек стиліндегі түзу итергіш фитингтер - бұл SMC KQ2N сериясы үшін құйылатын ауыстыру ретінде жасалған бір рет түрту пневматикалық қосқыштар. Еркек жіп, диаметрі бірдей өзек және кішірейтетін өзек нұсқалары бар бұл фитингтер PU және PA түтіктері үшін құралсыз жылдам түтік құрастыруын қолдайды. Автоматтандыру жабдығында, роботты өңдеуде және пневматикалық қондырғыларда сығылған ауа мен вакуумдық құбырлар үшін қолайлы. Никель жалатылған жез жіптермен жұптастырылған PBT корпусы 0℃~60℃ жұмыс температурасы ішінде тұрақты тығыздауды қамтамасыз етеді.

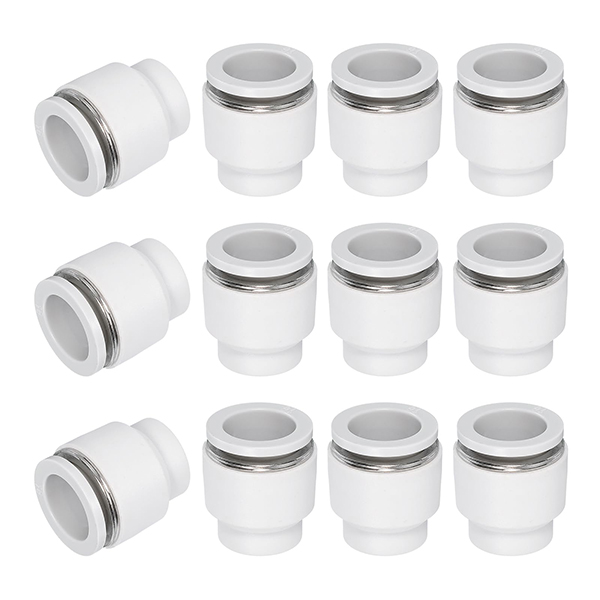

KQ2C итергіш қақпақтары SOLH KQ2 бір рет түрту пневматикалық фитингтеріне арналған арнайы түтік тығындары болып табылады, олар SMC KQ2C-ге түсетін балама ретінде жасалған. Құралсыз кірістіру мүмкіндігі бар қақпақтар вакуумдық және сығылған ауа тізбектері үшін сенімді тығыздауға қол жеткізу үшін пайдаланылмаған итергіш порттарға бекітіледі. PBT корпусымен және NBR тығыздағыш сақинасымен жасалған, олар Φ2 мен Φ16 өлшемдерін қамтиды. Жабдықты іске қосу, коллекторлық қосалқы портты жабу және автоматика машиналарында, клапан аралдарында және вакуумдық жүйелерде уақытша тізбекті оқшаулау үшін кеңінен қолданылады.

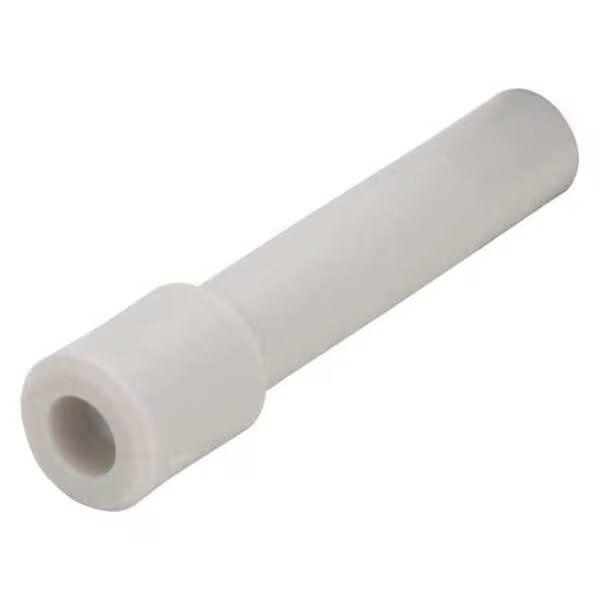

KQ2P итергіш штепсель - бұл SMC KQ2P-мен ауыстырылатын SOLH KQ2 бір түрту пневматикалық фитингтеріне арналған арнайы түтік тығыны. Ол уақытша немесе тұрақты тығыздау және қысымды сынау үшін фитингтік түтік порттарына тікелей салынған. PBT+PP корпусынан және NBR майға төзімді тығыздағыштан жасалған, ол вакуумдық және сығылған ауа жүйелерінде -5℃~+60℃ аралығында жұмыс істейді. KQ2C сыртқы қорғаныс қақпағынан айырмашылығы, KQ2P ішкі ауа өтуін тығыздайды. Қайта пайдалануға болатын және ықшам, автоматтандырудың пневматикалық тізбектерінде бос портты блоктау үшін кеңінен қолданылады.

KQ2R редукторының тікелей итергіш фитингі KQ2 сериялы әртүрлі диаметрлі түтік қосқышы болып табылады, ол SMC KQ2R үшін құйылатын ауыстыру ретінде жасалған. Екі ұшында әртүрлі сыртқы диаметрлері бар екі ауа түтігін қосуға арналған стандартты бір түрту порттары бар. Оның тегіс конустық ішкі өтуі бөлек фитингтерді біріктіруге қарағанда қысымның төмен түсуін қамтамасыз етеді. PBT корпусымен, SUS304 тот баспайтын болаттан жасалған ұстағыш сақинасымен және NBR тығыздағышымен жасалған, ол -5 ℃ мен + 60 ℃ аралығындағы сығылған ауа мен вакуум қызметін қолдайды. Көптеген өлшемдер Φ2~Φ16 түтік өткелдерін қамтиды, әдетте пневматикалық тізбекті модификациялау және автоматтандыру машиналарында вакуумдық желі диаметрін түрлендіру үшін қолданылады.

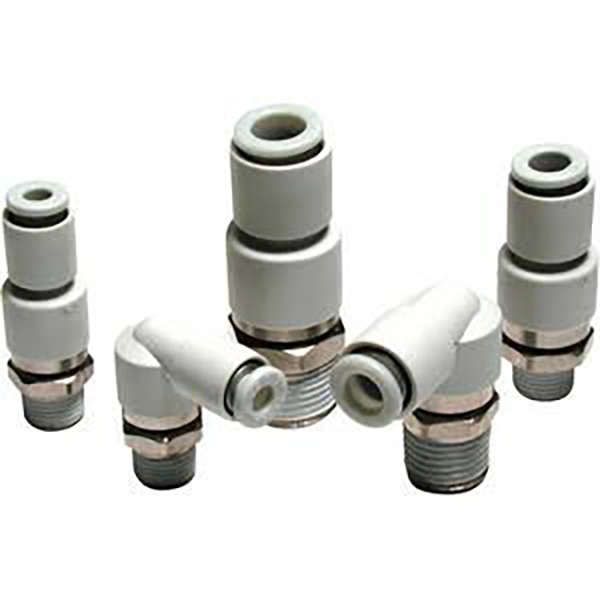

SOLH KS / KX айналмалы айналмалы итергіш фитингтер, робот білезіктері мен айналмалы үстелдерге арналған төмен айналдыру моменті пневматикалық айналмалы қосқыш. Төмен жылдамдықты тербеліске арналған KS бір подшипник, жоғары жылдамдықты үздіксіз айналуға арналған KX қос подшипник. Мыссыз никельмен қапталған конструкция, вакууммен үйлесімді, шатаспауға қарсы дизайн. Richge технологиясымен жинақталған масса, автоматтандыру, тамақ және жартылай өткізгіш жобаларда SMC балама айналмалы арматура ретінде кеңінен қолданылады.

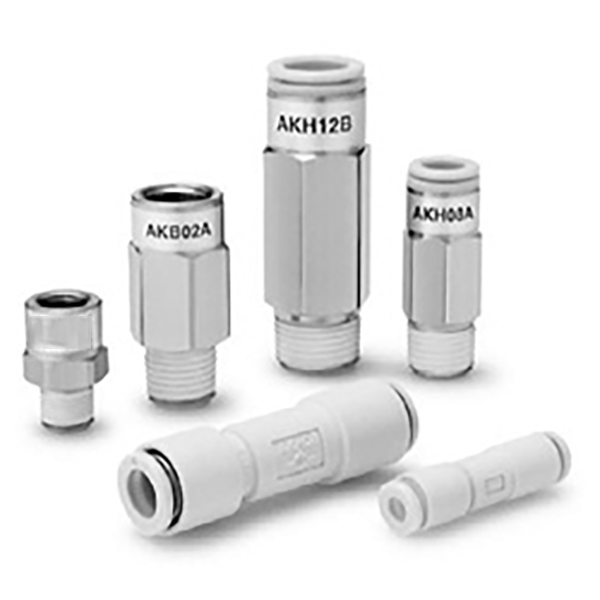

SOLH AKH / AKB жең түріндегі жылдам қосылатын тексеру клапаны, итергіш фитингпен біріктірілген біріктірілген пневматикалық бір жақты клапан. Вакуумды кері ағынға қарсы және цилиндр қысымын ұстауға арналған ультра төмен 5 кПа крекинг қысымы. Қос түтікке қосылуға арналған AKH, портты қорғауға арналған AKB бұрандалы жең. Вакуум генераторының тізбектерінде кеңінен қолданылатын SUS304 жақтары бар PBT корпусы. Richge сенімді пневматикалық кері ағынды тоқтату компоненттері ретінде жинақталған кері клапандармен қамтамасыз етеді.
