AKH / AKB сериясы жылдам қосылатын тексеру клапаны

SOLH AKH / AKB сериясы жылдам қосылатын тексеру клапаны (манат түрі)

Бренд: SOLH by Richge Technology | Кіріктірілген бір жақты клапан + итергіш фитинг

1. Өнімге шолу

  AKH / AKB сериясы біріктірілген құрамдас бөлік болып табыладытексеру клапаны + жылдам итергіш фитинг, пневматикалық тізбектерде кері ағынның алдын алуға, қысымды ұстап тұруға және вакуумды өшіруге арналған. Шағын өлшем, жылдам орнату және өте төмен крекинг қысымы.

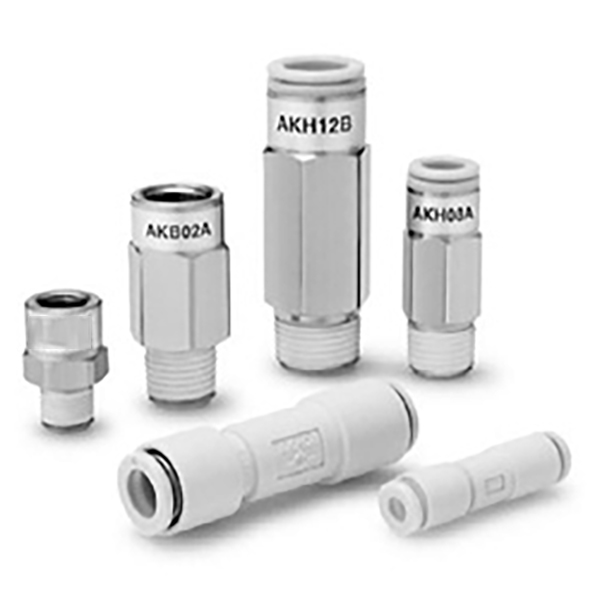

  AKH және AKB арасындағы негізгі айырмашылық

   АХ: Екі итергіш порты тік жең түрі, екі жағы ауа түтіктеріне арналған (Φ4 ~ Φ12).

   АКБ: Бір еркек жіп + бір әйел жіп жең түрі, бұрандалы порттар арасындағы кері ағынға қарсы

• АКБ‑A: Ағын бағыты → Ер жіп → Әйел жіп

• АКБ‑B: Ағын бағыты → Әйел жіп → Ер жіп

2. Негізгі мүмкіндіктер

  1. Өте төмен крекинг қысымы:0,005 МПа (5 кПа), вакуумдық жүйелер үшін жарамды (-100 кПа ~ 1 МПа)

  2. Жоғары ағын жылдамдығы: төмен ағынға төзімділігі бар үлкен тиімді көлденең қиманың ауданы

  3. Жылдам бекіту: PU / PA нейлон / жұмсақ нейлон түтіктерімен үйлесімді; түтік орнына түскеннен кейін «сырт» деген дыбыс шығады

     • Материал: Клапан корпусы PBT / мырыш қорытпасы; никельмен қапталған жезді бекіту; ұстағыш жақтары SUS304 баспайтын болат

     • Максималды жұмыс қысымы: 1,5 МПа

     • Жұмыс температурасы: -5℃ ~ +60℃ (мұздану жағдайы жоқ)

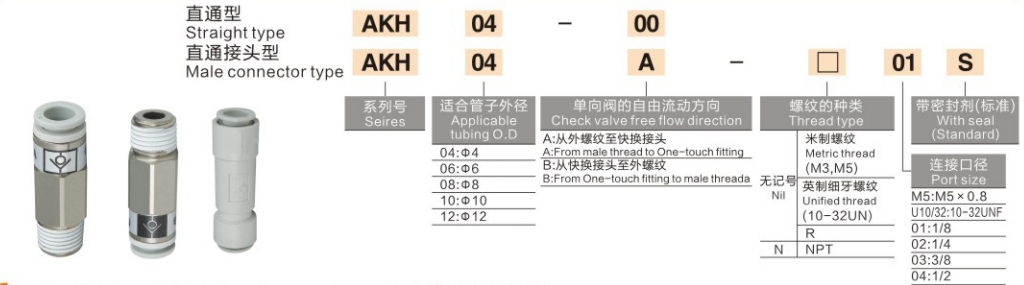

3. Модель кодын анықтау және мысалдар

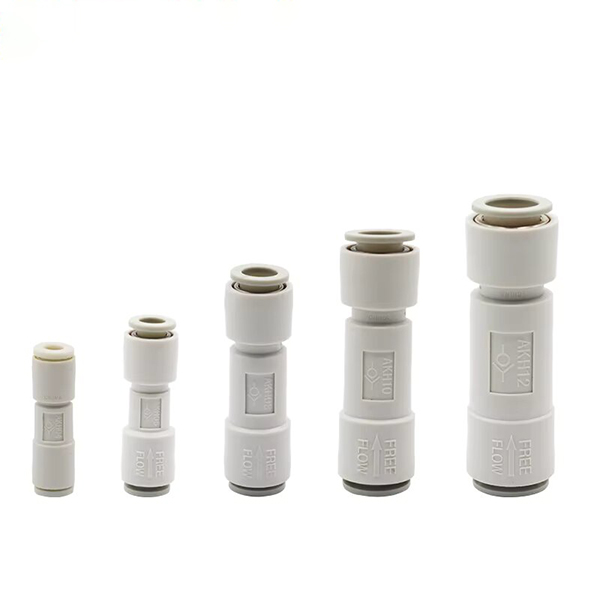

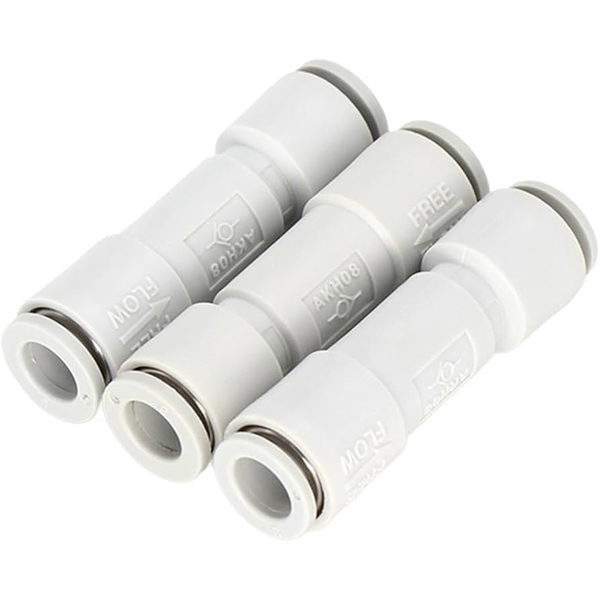

 1. AKH (қос итергіш түрі)

      • АХ06‑00: AKH сериясы, Φ6 түтік, қос итергіш порттар (-00 = жіп жоқ)

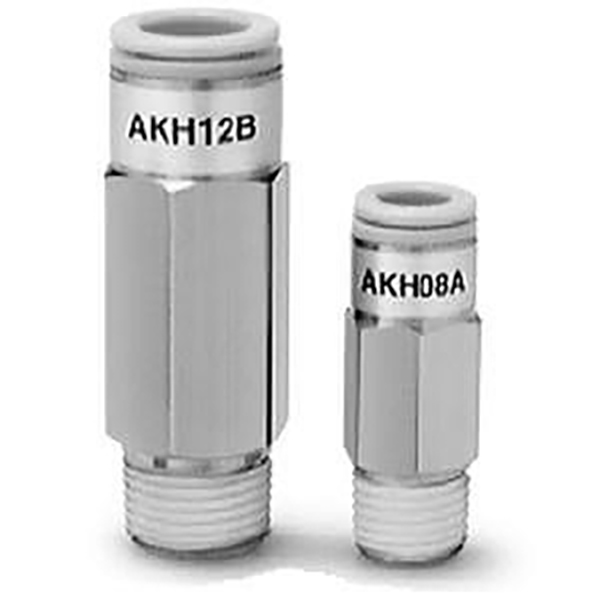

      • АХ08A‑02S: AKH сериясы, Φ8 түтік, R1/4 ер жіп, алдын ала жағылған жіпті тығыздағыш S

  2. AKB (бұрандалы жең түрі)

     • АКБ02A‑02S: AKB сериясы, R1/4 жіп, А типті ағын бағыты (ер → әйел), алдын ала жабатын тығыздағыш S

4. Стандартты техникалық шарттар

 1. AKH – қос итергіш тексеру клапаны

  2. АКБ – бұрандалы жеңді тексеру клапаны

5. Типтік қолданбалар

     • Цилиндрдегі қысымды ұстау: жүктің түсуін немесе жылжып кетуін болдырмаңыз

     •. Вакуум тізбегі: вакуумның ағып кетуін болдырмаңыз (төмен крекинг қысымы үшін өте қолайлы)

     •. Қосарлы сорғы блокировкасы: төмен қысымды сорғыны жоғары қысымды кері ағыннан қорғаңыз

     • Тармақ тізбегі кері ағынға қарсы: бірнеше жетектер үшін тәуелсіз қысымды ұстап тұру

6. Басқа бақылау клапандарымен салыстыру

     • АХ / AKB: Біріктірілген жылдам итергіш / жең дизайны, ықшам және жылдам орнату, құбырға тікелей қосылу

     • AK2000 / AK4000: бұрандалы құбыр түрі, жоғары ағын сыйымдылығы, итергіш порттары жоқ

     • AKP: Пневматикалық тізбектердің қауіпсіздігіне арналған қалдық қысымды түсіру
