C типті өздігінен құлыпталатын жылдам қосқыш

C типті өздігінен құлыпталатын жылдам байланыстырғыш | С стиліндегі пневматикалық жылдам қосылу фитингі

Бренд: SOLH by Richge Technology | Әмбебап пневматикалық C типті жылдам қосқыш, SMC және AirTAC-пен ауыстырылады

1. Өнімге шолу

     C типті өздігінен құлыпталатын жылдам қосқыш пневматикалық өнеркәсіпте кеңінен қолданылатын стандартты болат шарды өздігінен бекітетін фитинг. Кіріктірілген серіппелі және болат шар кірістіру кезінде автоматты құлыптауды жүзеге асырады және жеңді артқа қарай сырғыту арқылы босатыңыз. Құралдар қажет емес, бір қолмен жұмыс істейді. Ол жұптастыруға арналған әйел муфтадан (жылжымалы жеңі бар) және ер тығыннан тұрады. Сығылған ауа құбырларында, пневматикалық құралдарда және автоматтандырылған ауа беру схемаларында кеңінен қолданылады, сонымен қатар вакуумдық генераторлармен және толық пневматикалық құбыр жүйелерімен сәйкес келеді.

2. Негізгі мүмкіндіктер

     • Болат шарикті өздігінен бекітетін құрылым: Ерекше штепсельдік розетка толығымен салынған және құлыпталған кезде естілетін «шерту»; қысыммен бөлінбейді. Құлыпты ашу және ажырату үшін сырғымалы жеңді артқа тартыңыз.

     • Екі қабатты NBR тығыздағыш сақиналары: Өте жақсы ауа өткізбейтін, сығылған ауаға және майлау майына төзімді, ауаның ағу жылдамдығы төмен.

     • Дене материалы: Никель жалатылған болат (металл стандартты нұсқасы) / беріктігі жоғары пластик (жеңіл опция). Шеберханада жиі ашылатын және тартылатын тот пен тозуға төзімді.

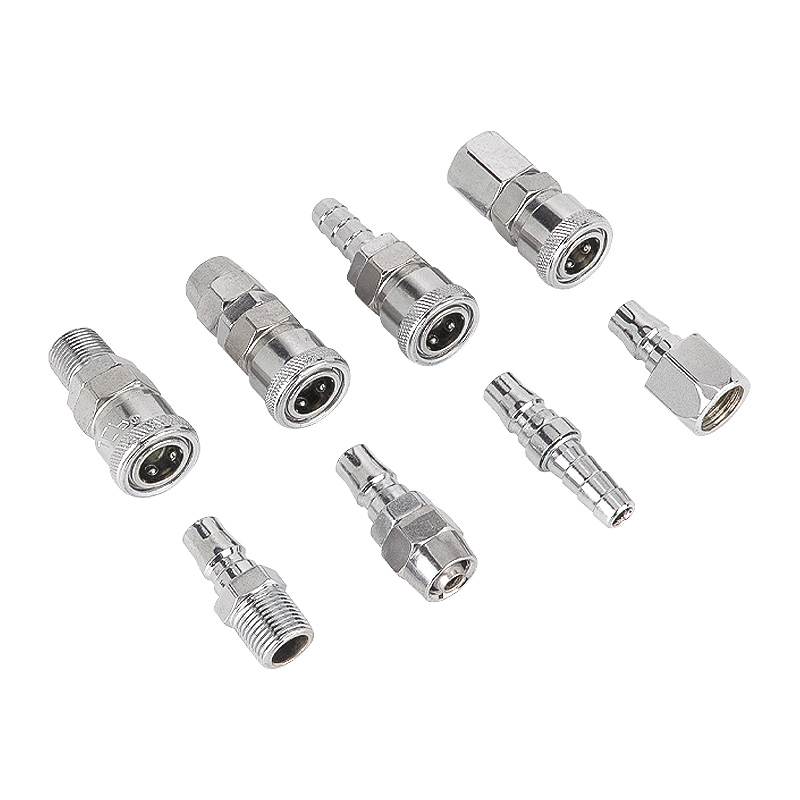

     • Толық өлшем ауқымы: PP (түтік әйелі), PF (әйел жіп), PH (ер жіп); SP (түтік еркек), SF (әйел жіп), SM (ер жіп).

     • Тегіс ағын жолы, төмен қысымның төмендеуі. ПУ шлангімен және нейлон түтікпен үйлесімді. Әмбебап кросс-бренд алмасуға арналған стандартты интерфейс.

3. Модель кодының анықтамасы

  Мысал: PP20 = Φ5×8 PU түтікке арналған С типті өздігінен құлыпталатын әйел муфта; SM30 = Φ6,5×10 құбырына арналған сыртқы жіпі бар C типті ер тығын.

4. Негізгі техникалық сипаттамалар

5. Жалпы үлгі сипаттамалары кестесі

6. Қолдану сценарийлері

     • Ауа компрессорының ауа құбырлары, пневматикалық пистолеттер, ауа бұрауыштары, тегістеуіштер және басқа да пневматикалық қол құралдары

     • Автоматтандырылған өндірістік желілерде ауа көзін бөлу, вакуум генераторларымен сәйкес келетін ауа құбырларын қосу

     • Жабдыққа техникалық қызмет көрсету, жылжымалы пневматикалық жұмыс станциясы, құбырларды жиі жинауды және бөлшектеуді қажет ететін жағдайлар

7. Операциялар туралы ескертпелер

  1. Тек сығылған ауа үшін. Жоғары қысымды гидравликалық сұйықтық немесе күшті коррозиялық орта үшін жарамсыз.

  2. Штепсельдік розеткаға қосу/өшіру алдында қысымды төмендетіңіз. Қысыммен күштеп ажырату болат шарлар мен тығыздағыш сақиналарды зақымдауы мүмкін.

  3. O-сақиналардың тозуын жүйелі түрде тексеріңіз; ауа ағып кетсе, тығыздағыштарды дереу ауыстырыңыз.

  4. PTFE таспасы бұрандалы орнату үшін ұсынылады. Жіптің тартылуын болдырмау үшін шамадан тыс тартпаңыз.
