I Цилиндр штангасының ұшына арналған жалғыз ілгек қосылысы

Цилиндр штангасының ұшына арналған I типті біртұтас түйін | Пневматикалық цилиндр I Клевис қосқышы

Бренд: SOLH by Richge Technology | Стандартты цилиндрлік поршеньді штанганың соңы бір құлаққа арналған бекіткіш

1. Өнімге шолу

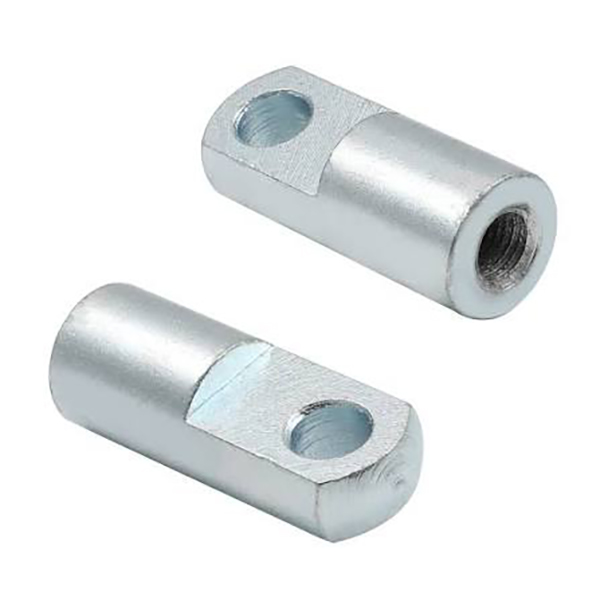

     I-типті қосылыс, сонымен қатар цилиндрлік поршеньдік штанганың жалғыз құлақты / U-тәрізді қосқышы ретінде белгілі, цилиндр поршеньді өзегі мен жүктер арасындағы топсалы қосылым үшін қолданылады. Ол бір жазықтықта ±5° бұрылуға мүмкіндік береді. Қарапайым орнату және тамаша керілу және қысуға төзімділік бар, бұл стандартты пневматикалық цилиндрлер үшін ең көп таралған фитинг болып табылады.

2. Құрылым және негізгі мүмкіндіктер

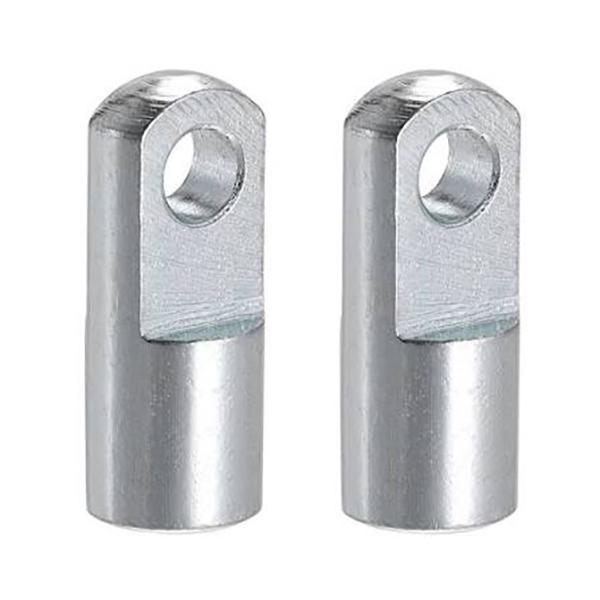

     • Профиль: Бір құлақ тесігі бар цилиндрлік корпус (U-тәрізді саңылау); поршеньдік штангаға бұрау үшін құйрықтағы әйел жіп.

     • Функция: Y-типті ілмектерге және шыбықтың ұшына мойынтіректерге арзан балама; кішкентай бұрыштық бұрылыс орнату кезінде туралау қателерін өтейді.

     • Материал: Көміртекті болат (қараланған/никельмен қапталған), шойын, тот баспайтын болат. Істік тесігі сәйкес келетін түйреуіш пен түйреуішті қажет етеді.

     • Салыстыру артықшылығы: қалқымалы буынға қарағанда арзанырақ; шыбықтың ұшына қарағанда жоғары қаттылық және үлкен жүк көтергіштігі.

3. Модельді атау конвенциясы

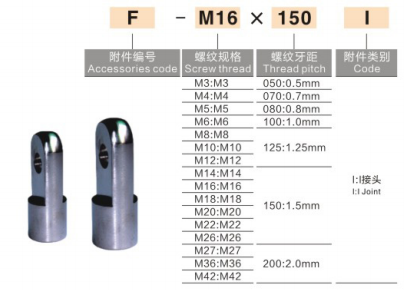

  1) AirTAC стандарты: F-M10×1,25I: F = аксессуар, M10×1,25 = жіп сипаттамасы, I = I-типті ілмек

  2) SMC стандарты (MBB / CA2 / CS1 сериясы)

     • I-32: 32 мм тесігі бар цилиндрге арналған I типті ілмек

     • CA2-40-I: CA2 сериясы, 40 мм саңылау, I типті қосылыс

  3) Жалпы отандық таңбалау: I-M16×1,5: M16×1,5 жіп, 50/63 мм саңылау цилиндрлері үшін жарамды

4. Сипаттама және цилиндр саңылауларының сәйкестік диаграммасы

5. Орнату бойынша нұсқаулар

  1. I-тәрізді тырнақшаның әйел жібін поршеньдік штанганың сыртқы жіпіне бұраңыз, босап кетпеу үшін қатайтыңыз. Анаэробты жіптерді бекіткіш қосымша болып табылады.

  2. Жүктің бүйірлік құлақшасын I буынының бір құлақ тесігімен туралаңыз, түйреуішті салыңыз, түйреуіш құлап кетпес үшін екі ұшына ілмектерді орнатыңыз.

  3. Қолданылуы: итеру-тарту жүктемесі, сызықты бағыттаушы, айналдыру механизмі. Жоғары жылдамдықты/жоғары жиілікті бұрылыс қолданбалары үшін ұсынылмайды (шыбықтың соңындағы мойынтіректерге артықшылық беріледі).

6. Жалпы ауыстыру үлгісінің жылдам анықтамасы

     • 32мм тесігі: F-M10×1.25I / I-32

     • 40мм тесігі: F-M12×1.25I / I-40

     • 50/63 мм тесігі: F-M16×1,5I / I-50/63

     • 80/100 мм саңылау: F-M20×1,5I / I-80/100

7. Салыстыру: I типті және Y типті және шыбықтың тірегі және қалқымалы қосылыс
