Цилиндр штангасының ұшына арналған Y типті қос құлақ ілгегі

Пневматикалық цилиндр штангасының ұшына арналған SOLH Y типті қос құлақ ілмектері, SMC/AirTAC бөліктерімен ауыстырылатын стандартты шанышқы қосқышы. Ішкі жіп M10×1,25-M27×2 сәйкес келетін 32-125 мм саңылаулар, түйреуіш тесігі φ10-27мм, ±5° бір жазықтықтың бұрылысы. Көміртекті болат қараланған/мырышталған немесе тот баспайтын болат. Итергіш және топсалы механизмдердегі жоғары жүк көтергіштігі бар бір құлаққа арналған жүк құлақшалары үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Цилиндр штангасының ұшына арналған Y типті қос құлақ ілгегі | Шанышқы пневматикалық цилиндр Y Клевис фитингі

Бренд: SOLH by Richge Technology | Стандартты пневматикалық цилиндр поршеньді штангасы Y шанышқы ілгегі

1. Өнімге шолу

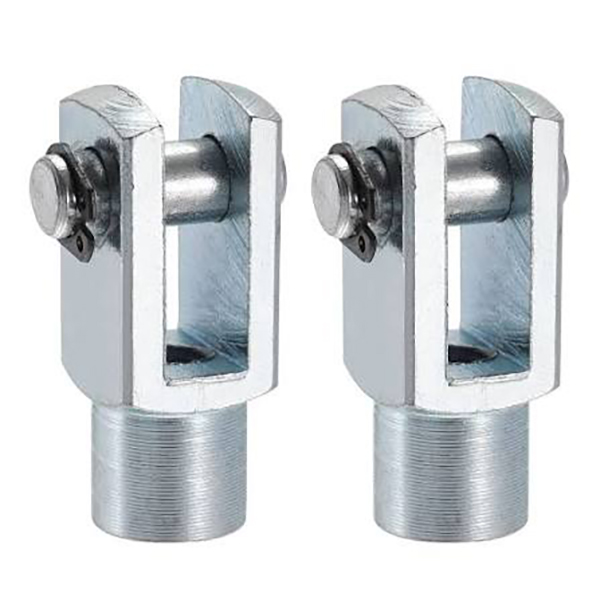

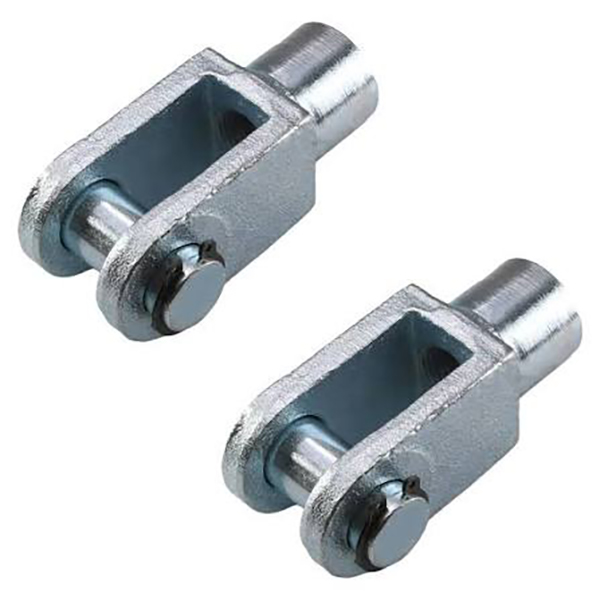

Y-тәрізді қосылыс, сондай-ақ қос құлақ шанышқысы деп аталады, цилиндр поршеньдік штангасына бекіту үшін ішкі жіппен бірге келеді. Оның қос құлақтары топсалы қосылым үшін түйреуіш білігімен жинақталған жүктің жалғыз құлақшасын қысады. Ол бір жазықтықта ±5° бұрылуға мүмкіндік береді. Пневматикалық цилиндрлерге арналған стандартты қосу керек-жарағы ретінде ол SMC және AirTAC стандартты қосалқы бөлшектерімен толығымен ауыстырылады.

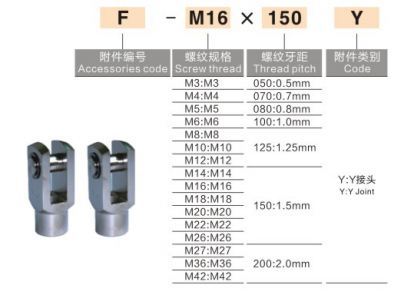

2. Үлгіні атау конвенциясы

AirTAC стандарты: F - Thread + Y
Мысалдар: F-M10×1,25Y, F-M12×1,25Y

SMC стандарты: Y + Тесік өлшемі
Мысалдар: Y-32, CA2-40-Y

• Y: Y типті қос құлақша

• Суффикс поршеньдік штанганың жіпіне сәйкес келеді: M10×1,25 / M12×1,25 / M16×1,5

3. Жалпы сипаттамалар кестесі

Үлгі	Поршеньдік штанганың жіпі	Сәйкес келетін цилиндр тесігі	Істік тесігінің диаметрі
Y-M10×1,25	M10×1,25	32 мм	φ10
Y-M12×1,25	M12×1,25	40мм	φ12
Y-M16×1,5	M16×1,5	50/63 мм	φ16
Y-M20×1,5	M20×1,5	80/100мм	φ20
Y-M27×2	M27×2	125 мм	φ27

4. Материалдық және техникалық параметрлер

• Материал: Қара оксиді бар көміртекті болат / мырышталған, тот баспайтын болат қосымша

• Айналмалы бұрыш: ±5° бір жазықтықта бұрылыс

• Үйлесімділік: Толық ауқымдағы стандартты пневматикалық цилиндрлер үшін қолайлы

• Орнату: Қоспаны поршеньдік штангаға бұраңыз, жүктің жалғыз құлақшасын Y шанышқысына салыңыз, түйреуіш білігімен және ілмекпен бекітіңіз.

5. Жылдам салыстыру: Y-түрі / I-түрі / Rod End подшипник

Аксессуар	Құрылымы	Әткеншек өнімділігі	Қолданба
Y типті Clevis	Қос құлақ шанышқысы	±5° бір бағыттағы бұрылыс	Жалғыз құлаққа арналған құлақшамен, жоғары жүк көтергішпен қосыңыз
Мен Клевис деп жазамын	Жалғыз құлақша	±5° бір бағыттағы бұрылыс	Қос құлаққа арналған кронштейнмен сәйкестендіріңіз
Өзек ұшының мойынтіректері	Сфералық әмбебап буын	±13° көп бағытты бұрылыс	Сәйкес келмеу және эксцентрлік жүктеме орнату үшін

6. Таңдау бойынша нұсқаулық

Егер сіздің жүк жағы бір құлақ білігі болса → Y ілінісін таңдаңыз.
Егер жүктеме жағы қос құлақ кронштейні болса → I clevis таңдаңыз.
Орнату эксцентристік және тураланбау болса → өзек ұшын таңдаңыз
