Бренд: SOLH by Richge Technology | Пневматикалық цилиндр поршеньді икемді өтемдік фитинг
 |

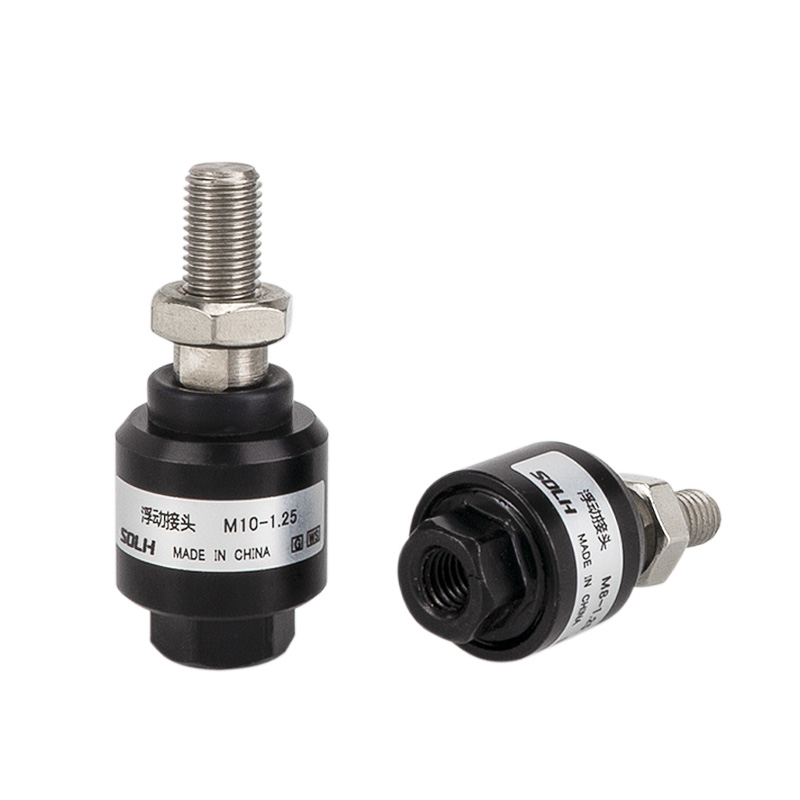

F-типті қалқымалы қосылыс - цилиндр поршеньдік штангасына орнатылған шар тәрізді икемді қосқыш. Оның негізгі функциясы орнату эксцентристік және бұрыштық ауытқуды сіңіру, бүйірлік бүйірлік күшті жою және цилиндр тығыздағыштарын қорғау болып табылады. Бұл автоматтандырылған жабдықта туралау қателерін шешуге арналған стандартты компонент.
• Құрылымы: Әйел жіп (қосқыш поршеньдік штанга) + шар басы + ер жіп (қосылатын жүк), кіріктірілген серпімді компенсация жинағы.
• Өтемақы сыйымдылығы: Үлгіге байланысты осьтік ±1,5 мм, радиалды ±1,25 мм, бұрыштық ±2°~±5°.
• Материал: Стандартты анодталған алюминий қорытпасы; коррозияға төзімді қолданбаларға арналған 304 баспайтын болат; NBR / FKM резеңке тығыздағыштар бар.
• Функция: Қатты қатты қосылымды икемді адаптивті қосылымға айналдырыңыз, бүйірлік иілу сәтін болдырмаңыз және поршеньдік штанганың қажалуын болдырмаңыз.
1) AirTAC

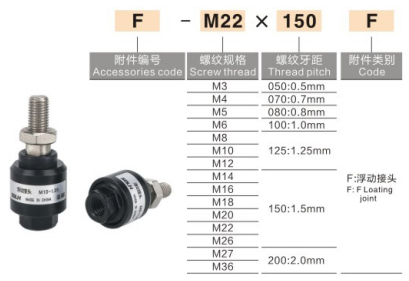

Пішім: F-M жіп × қадам + F
Мысалдар: F-M10×1,25F (32 мм саңылау үшін), F-M16×1,5F (50/63 мм тесік үшін)
2) SMC (Standard JAF / Heavy Duty JAHF)
Пішім: JAF-тесігі-жіп-ұзындығы
Мысалдар: JAF-40-M12×1,25 (40мм тесігі), JAHF-80-M20×1,5 (80мм тесігі ауыр жүк)
3) Жалпы отандық таңбалау
Пішім: F-M12×1,25 немесе FJ-M16×1,5
|
Үлгі (жіп) |
Сәйкес келетін тесік (мм) |
Рұқсат етілген эксцентристік |
Айналмалы бұрыш |
|
F-M6×1,0 |
16/20 |
±0,8 мм |
±2° |
|
F-M8×1,25 |
25 |
±1,0мм |
±2° |
|
F-M10×1,25 |
32 |
±1,25 мм |
±3° |
|
F-M12×1,25 |
40 |
±1,25 мм |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 мм |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 мм |
±5° |
|
Орнату |
Өнімділік |
Қолданба бойынша кеңестер |
|
F типті қалқымалы қосылыс |
360° икемді компенсация, радиалды және бұрыштық сәйкессіздікті сіңіреді, цилиндрді қорғайды |
Нашар туралау, жоғары жиілікті жұмыс, ұзақ инсульт |
|
I-тәрізді жалғыз ілмек |
±5° топсалы бір жазықтық, жоғары қаттылық, төмен баға |
Төмен жылдамдық, жақсы туралау, итеру-тарту жүктемесі |
|
Y типті қос ілмек |
±5° топсалы бір жазықтық, үлкен жүк көтергіштігі |
Ауыр жүк, жалғыз құлақшасы бар жүк |
|
Өзек ұшының мойынтіректері |
Сфералық әмбебап ±15°, үлкен бұрылу бұрышы, жоғары баға |
Жоғары жылдамдық, үлкен эксцентристік, көп бағытты бұрылыс |
Таңдау нұсқаулығы: Нашар орнату туралануы → F-түрі; төмен жылдамдықты ауыр жүк → Y типті; қос құлақ жүктемесі → I-типі; жоғары жылдамдық және үлкен эксцентриситет → шыбықтың соңындағы мойынтірек.
1. Әйел жіпті поршеньдік штанганың сыртқы жіпіне бұраңыз, босауға қарсы анаэробты жіпті бекіткіш ұсынылады.
2. Ерек жіптің ұшын тікелей жүкке (немесе фланецке / қосу тақтасына) қосыңыз, қатаң коаксиалды туралау қажет емес.
3. Жұмыс қысымы: стандартты цилиндрлер үшін ≤1,0МПа; жұмыс температурасы: -10℃ ~ +120℃.
4. Үздіксіз айналмалы қозғалыс үшін жарамсыз. Соққы жүктемесі кезінде қажет сыртқы буфер немесе тығын.
• Автоматтандырылған құрастыру желілері, 3С жабдықтары, робот-қағағыштар
• Пресс-фитинг, штамптау, қалып қою, ұзақ жүріспен тасымалдау механизмі
• Күрделі коаксиалды басқару, ауыр діріл және жоғары жиілікті цилиндр қозғалысы бар жабдық
