U типті шыбықтың ұшы мойынтіректерінің балық көзінің қосылысы

SOLH U типті пневматикалық цилиндр таяқшасының ұшына арналған балық көзінің ұшы мойынтіректері, ±13°~±15° бұрылысы бар 360° әмбебап буынды қосылыс. 2 мм-ге дейінгі коаксиалды ауытқуды өтейді, бүйірлік күшті болдырмайды және цилиндр тығыздағыштарын қорғайды. Жіптер M6×1,0-M27×2 сәйкес келетін 16-125 мм саңылаулар, подшипник болат / өздігінен майланатын мыс / 304 тот баспайтын опциялар. AirTAC F-U және SMC PHS өзара ауыстырылады. Жоғары жылдамдықты, эксцентрикті және көп бұрышты жүк механизмдері үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

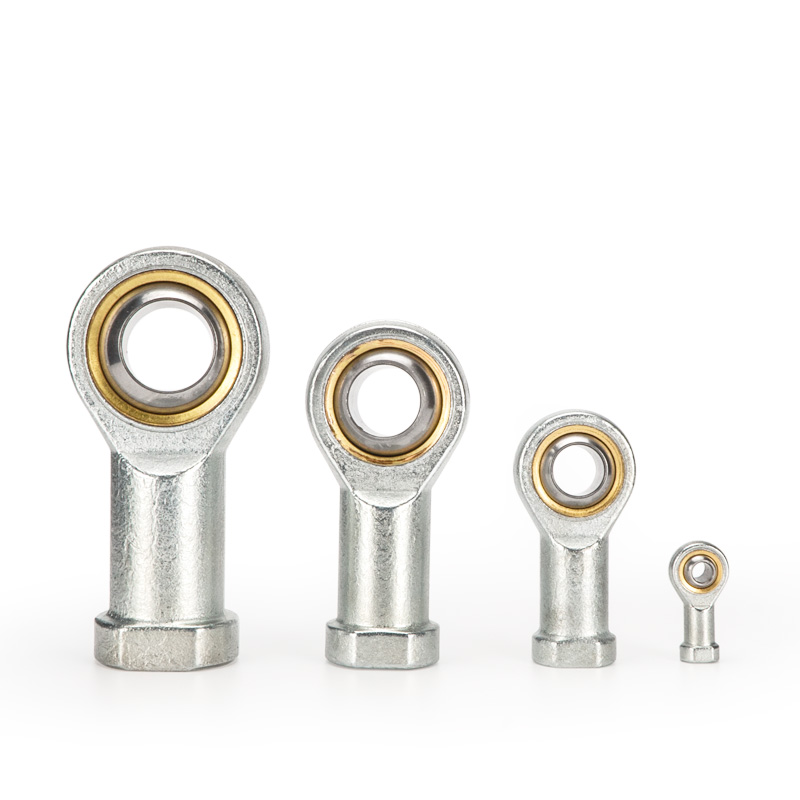

U типті таяқша ұшы мойынтіректері балық көзінің қосылысы | Цилиндр штангасының ұшына арналған 360° әмбебап буынды фитинг

Бренд: SOLH by Richge Technology | Пневматикалық цилиндр поршеньді штангасының әмбебап штангасының тірегі

1. Өнімге шолу

U-тәрізді балық көзінің қосындысы, сондай-ақ U жұрнағы бар таяқтың ұшы сфералық мойынтірек ретінде белгілі, цилиндр поршеньді өзекшеге орнатылған 360° әмбебап топсалы аксессуар. Ол SC, MA, MAL және басқа стандартты пневматикалық цилиндрлермен үйлесімді тураланбау және көп бағытты бұрылыс мәселелерін шешеді және бүйірлік күшті жояды.

2. Құрылым және негізгі функциялар

• Құрылымы: Әйел жіп (қосқыш поршеньдік штанга) + сфералық шарикті мойынтірек + сыртқы сақина, бос радиалды және бұрыштық бұрылыс.

• Айналмалы сыйымдылық: ±13°~±15° әмбебап бұрылыс, көп бағытты бейімделгіш реттеуге арналған I/Y бекіткіш фитингтерінің ±5°-тан әлдеқайда үлкен.

• Материал опциялары

￮ Стандартты: Мойынтірек болат / көміртекті болат, беті қара оксидпен немесе мырышпен қапталған

￮ Тозуға төзімді: мыс қорытпасы втулкасы / өздігінен майланатын түрі

￮ Коррозияға қарсы: 304 баспайтын болат

• Негізгі артықшылықтар

￮ 2 мм-ге дейінгі коаксиалды ауытқуды және 15 ° дейін бұрыштық ауытқуды өтеңіз

￮ Поршеньдік штанганың иілу моменті мен бүйірлік күшін болдырмаңыз, цилиндр тығыздағыштарын қорғаңыз

￮ Жоғары жылдамдықты, жоғары жиілікті және эксцентрлік жүктемедегі жұмыс жағдайлары үшін өте қолайлы

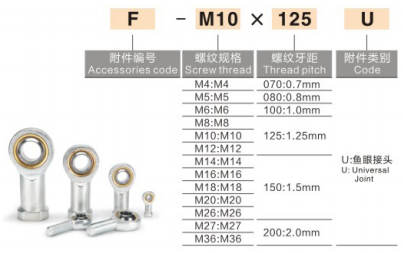

3. Негізгі брендтерге арналған үлгі атау конвенциясы

1) AirTAC (кеңінен қабылданған)

Формат: F-M жіп × U қадамы
Анықтама: F = аксессуар; M = жіп спецификациясы; U = балық көзінің таяқшасының тірегі

• 25 мм саңылау цилиндрі үшін F-M8×1,25U

• 32 мм тесігі цилиндрге арналған F-M10×1,25U

• 40 мм саңылау цилиндрі үшін F-M12×1,25U

• 50/63 мм саңылау цилиндрі үшін F-M16×1,5U

• 80/100 мм саңылау цилиндрі үшін F-M20×1,5U

2) SMC PHS сериясы: Пішім: PHS-жіп, мысал: PHS-10

3) Жалпы отандық таңбалау: SI/M12×1,25 (әйел жіп), SA/M12×1,25 (ер жіп)

4. Жалпы сипаттама және цилиндр саңылауларының сәйкестік диаграммасы

Үлгі (жіп)	Сәйкес келетін цилиндр тесігі	Шар диаметрі	Айналмалы бұрыш
F-M6×1,0U	16/20мм	φ6	±13°
F-M8×1,25U	25мм	φ8	±13°
F-M10×1,25U	32 мм	φ10	±15°
F-M12×1,25U	40мм	φ12	±15°
F-M16×1,5U	50/63 мм	φ16	±15°
F-M20×1,5U	80/100мм	φ20	±15°
F-M27×2U	125 мм	φ27	±15°

5. Салыстыру: U-типті Fish Eye және I/Y Clevis / F қалқымалы буын

Орнату	Өнімділік	Қолданба бойынша кеңестер
U типті балық көзі	360° әмбебап ±15°, үлкен эксцентристік және көп бағытты бұрылыс, орташа-жоғары құны	Жоғары жылдамдық, үлкен эксцентрлік сәйкессіздік, көп бұрышты қозғалыс
F типті қалқымалы қосылыс	Осьтік және радиалды икемді өтемақы ±2°~±5°, орташа құны	Сәйкессіздік, жоғары жиілікті қозғалыс, ұзақ инсульт
Y типті қос ілмек	Бір жазықтық ±5°, ауыр жүк көтергіштігі, төмен құны	Төмен жылдамдық, бір құлақшасы бар ауыр жүктеме
I-тәрізді жалғыз ілмек	Бір жазықтық ±5°, жоғары қаттылық, төмен баға	Төмен жылдамдық, қос құлақ кронштейнімен жүктеңіз

Таңдау нұсқаулығы: Үлкен эксцентристік және көп бағытты бұрылыс → U-типі; Сәйкессіздік және жоғары жиілікті әрекет → F-түрі; Төмен жылдамдықты ауыр жүк → Y типті; Қос құлаққа арналған кронштейн → I-түрі.

6. Орнату бойынша нұсқаулар

1. Әйел жіпті поршеньдік штанганың сыртқы жіпіне бұрап, анаэробты жіп бекіткішін қолданыңыз және бұрау моментін дұрыс бақылаңыз.

2. Істік білігін жүктеу үшін сыртқы сақина тесігін орнатыңыз. Қатаң коаксиалды туралау талап етілмейді және белгілі бір эксцентристікке рұқсат етіледі.

3. Жұмыс қысымы: стандартты цилиндрлер үшін ≤1,0МПа; жұмыс температурасы: -20℃ ~ +120℃.

4. Шектеулі орнату кеңістігінде динамикалық жүктеме және жоғары жиілікті жұмыс үшін қолайлы. Үздіксіз таза айналмалы қозғалыс үшін емес.

7. Типтік қолданба сценарийлері

• Автоматтандыру жабдықтары, 3С электроникасы, робот-қағағыштар

• Жоғары жылдамдықты тасымалдау, штамптау және престеу, ұзақ жүріс механизмдері

• Нашар коаксиалды, ауыр діріл және эксцентрлік жүктемесі бар жабдық
