Бренд: SOLH by Richge Technology | Сығылған ауа және вакуум желілеріне арналған пневматикалық түзу бір рет түрту арқылы басатын фитинг
 |
 |
 |
 |
KQ2H - PU және PA нейлон түтіктерімен үйлесімді, итеру-қосылатын конструкциясы бар стандартты түзу пневматикалық фитинг. Ол қысылған ауа және вакуумдық құбыр жүйелеріне қызмет етеді және ZH, BM, PBM, PBX сериялы вакуум генераторларымен кеңінен сәйкес келеді. SOLH негізгі итеру фитингтерінің бірі ретінде ол импортталған SMC KQ2H фитингтерін тікелей алмастыра алады.
KQ2H сериясы үш негізгі қосалқы түрді қамтиды:
Ер жіп түзу: Бір шеткі ер жіп (микро M жіп / R конустық жіп), бір ұшы түтіктің кірістіруі
Бірдей диаметрлі түзу (-00 жұрнағы): Екі ұшы бірдей OD түтіктерінің түйіспесі үшін
Тікелей азайту: Құбыр өлшемін ауыстыруды жүзеге асыру үшін әртүрлі түтіктердің сыртқы диаметрлеріне арналған екі порт
Бір қолмен құрастыру және бөлшектеу: Автоматты құлыптау үшін түтікті кірістіру; Түтіктерді шығару үшін көк босату сақинасын басыңыз, толық стандартталған өлшемдер.
• Серіппелі жақтың бір рет түртетін құлыптау құрылымы: Түтік автоматты түрде салынған және құлыпталған. Ыңғайлы құрастыру үшін түтікті ажырату үшін пресс-релиз жағасы.
• Материалдық құрамы: күшейтілген POM пластик корпусы; никельмен қапталған жезден жасалған бұрандалы ұшы тотқа қарсы және сенімді тығыздау үшін.
• NBR нитрилді резеңке тығыздағыш оң сығылған ауа және теріс вакуумдық тізбектер үшін тұрақты жұмыс істейді.
• Толық өлшемді қамту: Кішкентай түтік Φ2/3.2/4, кәдімгі Φ6/8/10/12 және үлкен өлшем Φ16. Вакуум генераторлары мен микроцилиндрлерге жарамды микро M жіптерін (M3, M5, M6) және император R конустық жіптерді (1/8,1/4,3/8,1/2) қолдайды.
• Шағын өлшем, автоматтандырылған техниканың тар кеңістігінде орнату үшін өте қолайлы.
Мысалдар:

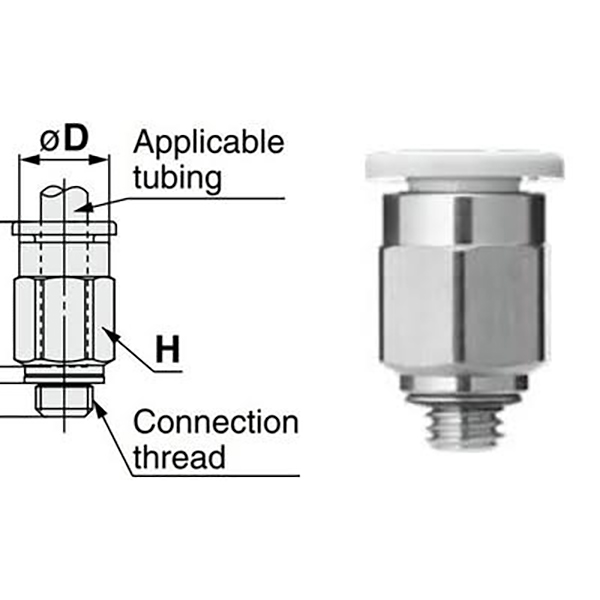

KQ2H04-M5: Φ4 түтікке арналған түзу ер жіп, M5×0,8 ер жіп

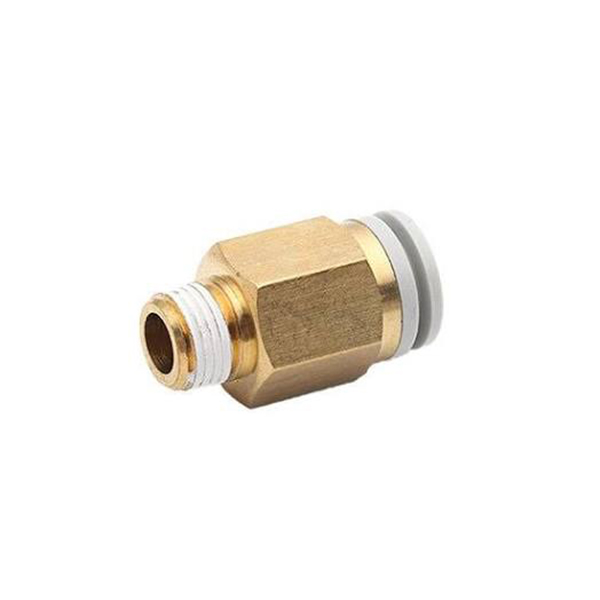

KQ2H06-01S: Φ6 түтікке арналған түзу ер жіп, R1/8 ер конустық жіп

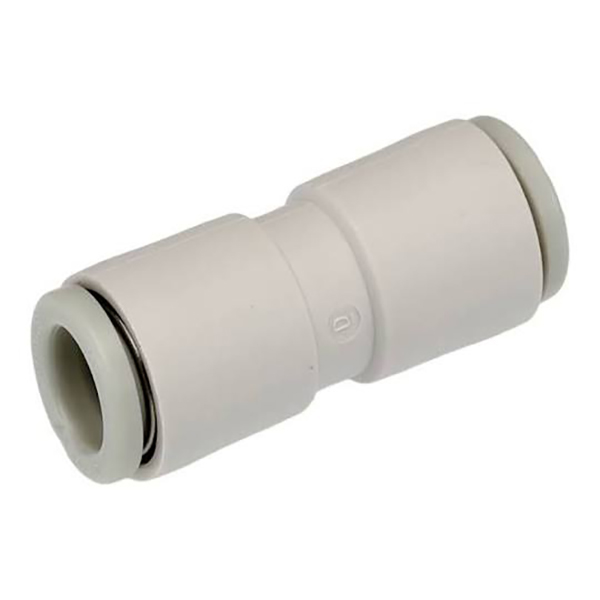

KQ2H08-00: Бірдей диаметрлі түзу фитинг, Φ8 түтіктеріне арналған екі порт

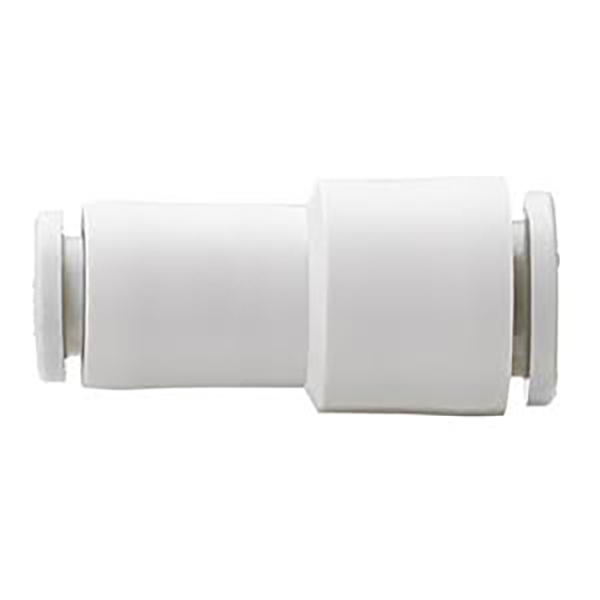

KQ2H06-08: Тікелей фитингті азайту, бір жағында Φ6, екінші жағында Φ8
|
Код сегменті |
Сипаттама |
|
KQ2H |
Серия коды: тікелей итергіш фитинг |
|
23/04/06/08/10/12/16 |
Түтіктің сыртқы диаметрі ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 мм |
|
M3G/M5/M6 |
Метрикалық микро еркек жіп: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R ер конустық жіп: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Диаметрі бірдей, екі ұшында бірдей түтік өлшемі |
|
Екі цифр, мысалы: 06-08 |
Тікелей азайту: алдыңғы түтік диаметрі → артқы түтік диаметрі |
|
Элемент |
Параметр |
|
Қолданылатын орта |
Қысылған ауа, вакуумдық теріс қысым |
|
Жұмыс қысымы |
0~1,0МПа; Максималды вакуум: -95кПа |
|
Жұмыс температурасы |
-5℃ ~ +60℃ |
|
Дене материалы |
Күшейтілген POM; Жіп: никельмен қапталған жез |
|
Тығыздағыш материал |
NBR нитрилді резеңке |
|
Үйлесімді түтік |
ПУ түтігі, PA нейлон түтігі |
|
Операция әдісі |
Құлыптау үшін салыңыз; түтікті ажырату үшін пресс-релиз сақинасы |
5.1 Метрикалық микро жіппен ер жіп
|
Үлгі |
Жіп |
Түтік ΦD |
|
KQ2H02-M3G |
М3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
М3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
М3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

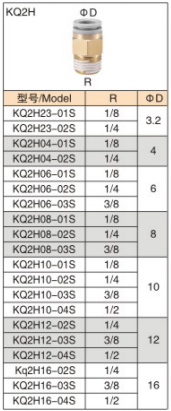

5.2 Imperial R конустық жіппен ер жіп
|
Үлгі |
Жіп |
Түтік ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Бірдей диаметрі түзу -00 сериясы
|
Үлгі |
Түтік ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Тікелей серияларды азайту
|
Үлгі |
Түтік ① |
Түтік ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX вакуум генераторларына ауа беру және адсорбциялық құбырлар сәйкес келеді
• Автоматтандыру жабдығындағы микроцилиндрлер мен электромагниттік клапандарға арналған құбырлар, жабық кеңістіктерде орнату
• Негізгі ауа желісінің тармағы, диаметрі бірдей түтік түйіспесі немесе құбыр өлшемінің ауысуы
• Пневматикалық сынақ айлабұйымдары, роботты пневматикалық тізбектер
1. Түтіктерді саңылаусыз тегіс етіп кесіңіз. Қылшықтар тығыздағыш сақиналарды сызып тастайды және ауа немесе вакуумның ағып кетуіне әкеледі.
2. Жақтарды қосу үшін түтікшені толығымен кіргізіңіз. Түтікшені шығарар алдында әрқашан босату сақинасын басыңыз; ешқашан күштеп тартпаңыз.
3. PU/PA қатты нейлон түтіктері үшін ұсынылады. Жұқа қабырғалы PE жұмсақ шланг ұсынылмайды.
4. Вакуумдық жұмыс жағдайында кірістіру тереңдігін растаңыз. Қайталанатын теріс қысым циклдары үшін балама таңдау үшін BPS бұрандалы фитингтерімен салыстырыңыз.
