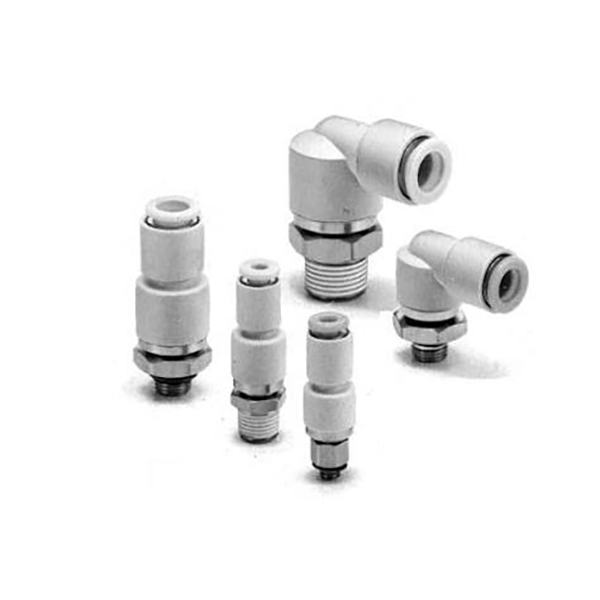

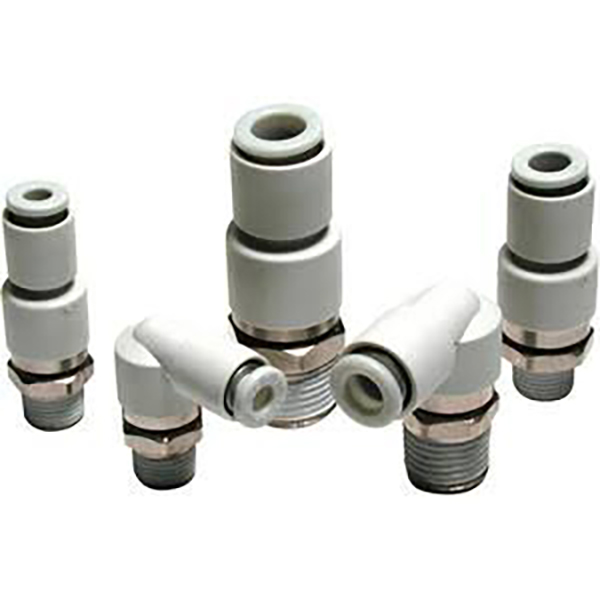

KS / KX сериялы айналмалы айналмалы фитингтер

SOLH KS / KX сериялы айналмалы айналмалы фитингтер

Бренд: SOLH by Richge Technology | 360° айналмалы пневматикалық айналмалы одақ

1. Өнімге шолу

  KS / KX сериялары - роботтық манипуляторлар, айналмалы үстелдер және тербелмелі цилиндр ұштары сияқты 360° үздіксіз айналу және тербелмелі қолданбаларға арналған айналмалы айналмалы итергіш арматура. Олар қозғалыс кезінде ауа түтіктерінің шатасуын, бұралуын немесе бөлініп қалуын болдырмайды.

     • Қ.С = Стандартты бұрылыс түрі (бір шарикті мойынтірек)

     • KX = Жоғары жылдамдықты бұрылыс түрі (қос шарикті подшипниктер)

2. Негізгі айырмашылық: KS және KX

     • Қ.С стандартты түрі: Бір шарикті мойынтірек, төмен айналу моменті. Максималды жылдамдық: 500 айн/мин (φ4/φ6), 400 айн/мин (φ8), 300 айн/мин (φ10), 250 айн/мин (φ12). Орташа-төмен жылдамдықтағы тербеліс және үзік-үзік айналу үшін қолайлы.

     • KX жоғары жылдамдықты түрі: Қос шарикті подшипниктер, өте төмен айналу моменті, тегіс айналу. Максималды жылдамдық: 1500 айн/мин (φ4/φ6), 1200 айн/мин (φ8), 1000 айн/мин (φ10/φ12). Үздіксіз жоғары жылдамдықты айналу және жиі тербеліс үшін қолайлы.

3. Негізгі мүмкіндіктер

     • ✅ 360° еркін айналу: Кірістірілген мойынтіректер жинағы құбырлардың айналмалы ұштарында түйінделуін және бұралуын болдырмайды.

     • ✅ Төмен айналу моменті: Тек 0,006～0,5 МПа кезінде 0,022 Н·м, қозғалыс осьтеріне ең аз қосымша жүктеме.

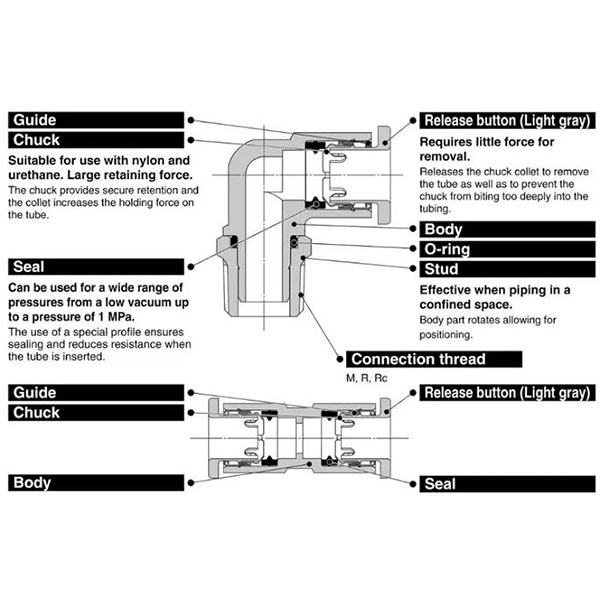

     • ✅ Айналуға қарсы ішкі құрылым: Түтіктің фитингпен бірге айналуын болдырмайды және түтіктің қызмет ету мерзімін ұзартады.

     • ✅ Мыссыз құрылыс: Электрсіз никельмен қаптау, мыс шектелген орталарда (жартылай өткізгіш, тамақ өңдеу, медициналық).

     • ✅ Push-to-Connect: φ4/φ6/φ8/φ10/φ12 PU, нейлон және жұмсақ нейлон түтіктермен үйлесімді. Кірістіру кезінде автоматты құлыптау, жылдам босату үшін жағаны басыңыз.

     • ✅ Вакууммен үйлесімді: −100 кПа ~ 1,0 МПа (Кішігірім ағып кетуге байланысты маңызды вакуумды ұстау үшін ұсынылмайды).

     • ✅ Жіпті алдын ала қапталған тығыздағыш (S жұрнағы): Стандартты опция; орнату кезінде PTFE таспасы қажет емес.

4. Үлгіні атау және мысалдар

  Қ.С стандартты сериясы

     • Қ.СH06-02S: Тікелей (H), φ6 түтік, R1/4 жіп, алдын ала жағылған тығыздағыш (S)

     • Қ.СL08-01S: Шынтақ (L), φ8 түтік, R1/8 жіп, алдын ала жағылған тығыздағыш (S)

  KX жоғары жылдамдықты сериясы

     • KXH04-M5: түзу (H), φ4 түтік, M5×0,8 метрикалық жіп

     • KXL10-03S: Шынтақ (L), φ10 түтік, R3/8 жіп, алдын ала жағылған тығыздағыш (S)

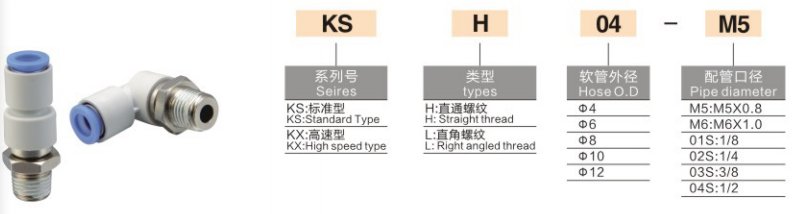

  Атау ережесі

5. Техникалық шарттар

Жалпы параметрлер

Айналу моменті @ 0,5 МПа (Н·м)

Максималды айналу жылдамдығы (айн/мин)

6. Қолдану сценарийлері

     1. Робот білезігі / буыны: Айналмалы роботтың соңғы эффекторларында түтіктердің шатасуын болдырмаңыз.

     2. Айналмалы индекс кестелері: жоғары жылдамдықты айналмалы табақтар үшін үздіксіз 360° ауа беру.

     3. Тербелмелі цилиндр ұштары: ауа желілеріндегі бұралу кернеуін босату үшін рокер және айналдыру механизмдері.

     4. Жалпы автоматика: Жиі тербеліс пен үзік-үзік айналмалы пневматикалық қондырғылар.

7. KS / KX және қарапайым KQ фитингтері

8. Таңдау нұсқаулығы

     • Төмен жылдамдықтағы тербеліс (≤500 айн/мин) →Қ.С, жақсырақ шығындар өнімділігі

     • Үздіксіз жоғары жылдамдықтағы айналу (>500 айн/мин) →KX, ұзағырақ қызмет ету үшін қос мойынтірек

     • Мыссыз және вакуумға сезімтал орталар → KS / KX таңдалады
