Бренд: SOLH by Richge Technology | SMC KQ2N эквивалентті өзек түзу бір рет түрту арқылы орнату
KQ2N - өзек стиліндегі түзу пневматикалық фитинг. Бір ұшы ер жіп немесе өзек, екінші ұшы PU/PA ауа түтігін қабылдайды. Бұл SMC KQ2N сериялы бір түрту фитингтерін тікелей ауыстыру. Пневматикалық тізбектерде және вакуумдық құбырларда кеңінен қолданылады. Құралсыз орнату, құбырды жылдам салу немесе алу үшін босату жағасын басыңыз.
Төрт құрылымдық түрі бар:
Ер жіп сабағының түрі (M жіп: M5)

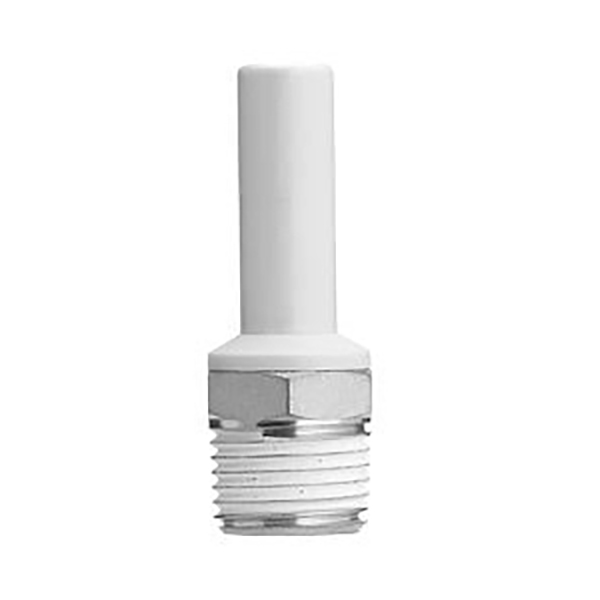

Ер жіп сабағының түрі (Империялық конустық R жіп: 1/8,1/4,3/8)
• Диаметрі бірдей өзек түзу (-99 жұрнағы): екі ұшы бірдей OD өзегімен

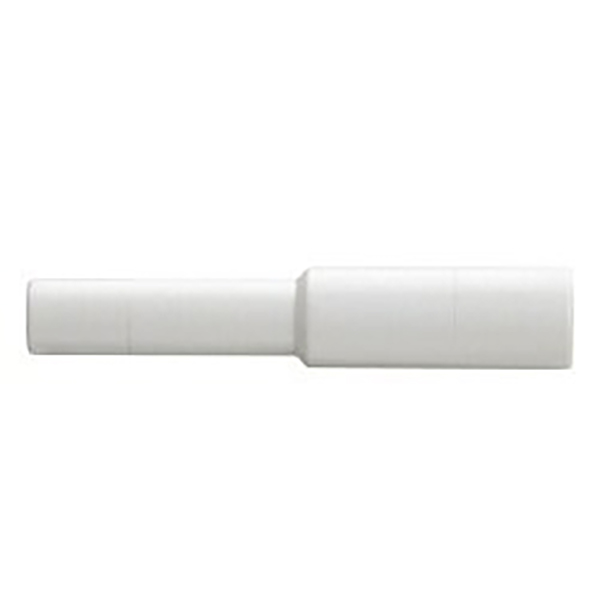

• Тікелей фитингті қысқарту: өлшемді ауыстыру үшін әртүрлі сыртқы диаметрі бар екі сабақ
Мысалы: KQ2N04-M5
• KQ2N: Сериялық коды, өзек түрі түзу фитинг
• 04: Түтіктің сыртқы диаметрі Φ4мм итерілетін жағында
• M5 / 01S / 02S: Ер жіптің сипаттамасы
• -99: Диаметрі бірдей өзекшенің түзу қондырмасы
• 04-06: Штанганың фитингін азайту, ①Φ4 → ②Φ6
|
Код сегменті |
Сипаттама |
|
KQ2N |
Серия коды: Тікелей итергіш фитинг |
|
06.04.08.10.12.16 |
Түтіктің сыртқы диаметрі ΦD (мм) |
|
M5 |
Метрикалық ер жіп M5×0,8 |
|
01S/02S/03S |
Imperial R конустық жіп: R1/8, R1/4, R3/8 |
|
-99 |
Бірдей диаметрлі өзек түзу, екі ұшы бірдей OD |
|
Екі цифр, мысалы: 04-06 |
Қысқарту діңгегі: ① кіріс OD, ② шығыс OD |
|
Элемент |
Параметр |
|
Қолданылатын түтік |
PU полиуретанды түтік, PA нейлон түтігі |
|
Жұмыс қысымы |
0~1,0МПа, вакуумдық теріс қысым тізбегімен үйлесімді |
|
Жұмыс температурасы |
0℃ ~ +60℃ |
|
Дене материалы |
Пластикалық корпус; Никель жалатылған жезден жасалған бұрандалы бөлік, коррозияға төзімді |
|
Тығыздау өнімділігі |
Жіпті тамаша тығыздау |
|
Қосылу әдісі |
итеру; түтікті ажырату үшін пресс-релиз жағасы |

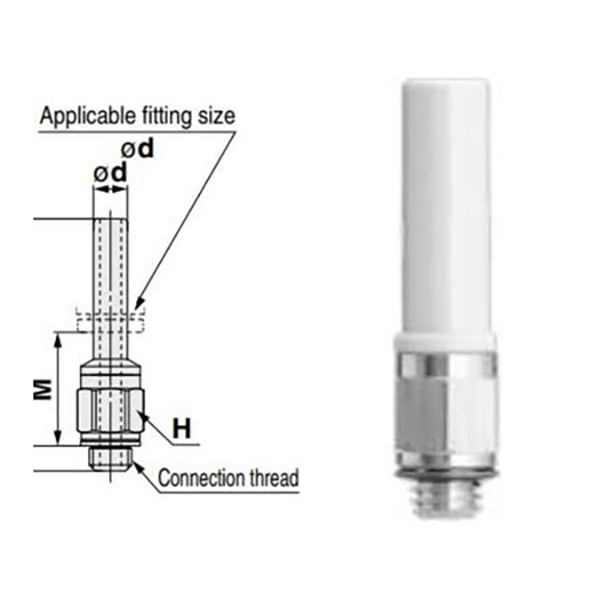

4.1 Metric M Er Thread нұсқасы
|
Үлгі |
Жіп |
Түтік ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R Taper Male Thread нұсқасы
|
Үлгі |
Тақырып R |
Түтік ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

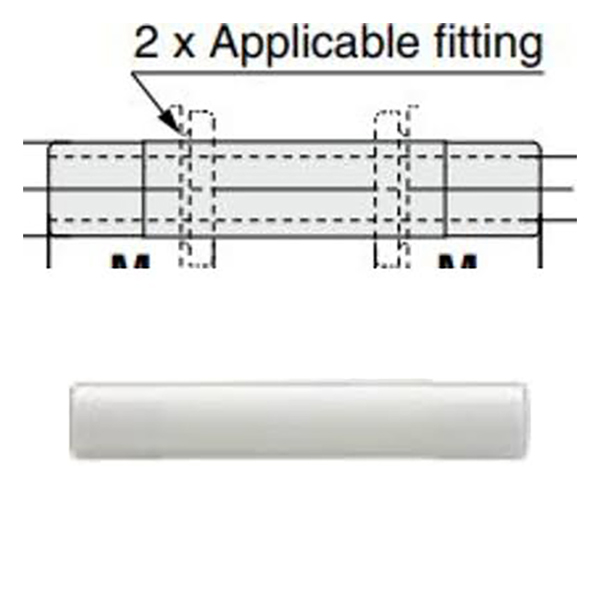

4.3 Диаметрі бірдей өзек түзу (-99 серия)
|
Үлгі |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

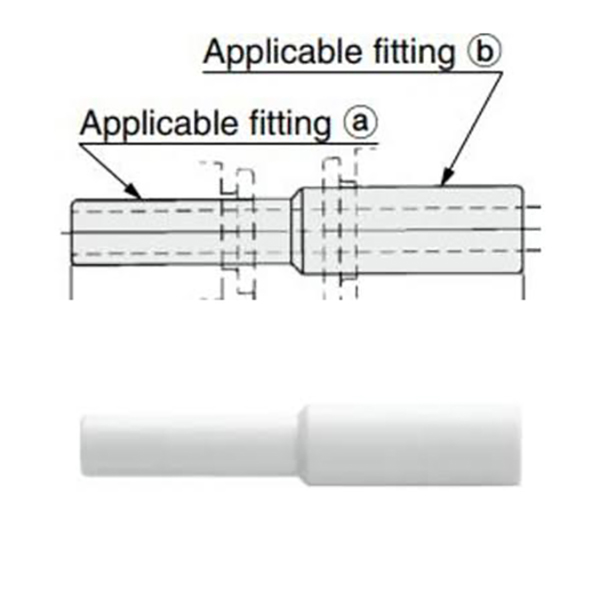

4.4 Тікелей бекітуді азайту
|
Үлгі |
① OD діңі |
② өзек OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Коррозияға төзімділік пен сенімді жіпті тығыздау үшін никельмен қапталған жезден жасалған жіппен пластикалық корпус
• ПУ полиуретанды ауа түтігімен және PA нейлон түтігімен үйлесімді
Номиналды жұмыс қысымы 0~1,0МПа, вакуумдық теріс қысымды тізбектер үшін жарамды
• Жұмыс температурасының диапазоны: 0℃ ~ +60℃
• Қарапайым құрастыру: түтік ұшын тегіс етіп, тікелей салыңыз; бөлшектеуге арналған құбырды шығару үшін алдыңғы босату жағасын басыңыз
Автоматтандыру машиналары, роботтық қолдар, вакуумды адсорбциялық жүйелер, пневматикалық қондырғылар, ауа компрессорлық құбырлар. Импортталған SMC KQ2N сериялы фитингтерді тікелей ауыстыру.
