Бренд: SOLH by Richge Technology | SMC KQ2R эквивалентті азайтатын түзу бір рет түрту пневматикалық фитинг

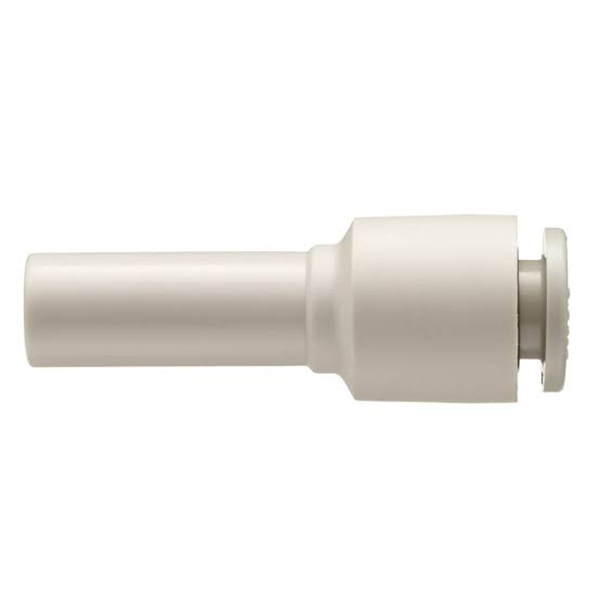

KQ2R - KQ2 сериясындағы кішірейтетін түзу итергіш фитинг, ол әртүрлі диаметрлі түтік қосқышы ретінде де белгілі. Ол әртүрлі сыртқы диаметрлері бар екі ауа түтіктерін кірістірілген қосу үшін арнайы әзірленген, пневматикалық жүйелерде жиі қолданылатын редукциялық керек-жарақтардың бірі.
Үлгі мысалы: KQ2R06-08
KQ2: SMC 2-ші буын бір түрту фитингтерінің сериясы
R: Редуктор, түзу құрылымды азайту
06: ① портының түтік сыртқы диаметрі (мм, Φ6мм)
08: ② портының түтік сыртқы диаметрі (мм, Φ8мм)
Құрылымдық ерекшеліктері
• Екі ұшы стандартты KQ2 бір түрту порттарын қабылдайды; бір ұшы шағын OD түтігі үшін, ал екіншісі түзу ішкі ағын арнасы бар үлкен OD түтігі үшін, әртүрлі диаметрлі құбырлар үшін кірістірілген қосылымды жүзеге асырады.
• Арна ішіндегі тегіс конустық өту, бөлінген жинақпен салыстырғанда қысымның төмендеуі (тікелей фитинг + бөлек редуктор). Ағын мен қысымның төмендеуіне сезімтал пневматикалық тізбектер үшін өте қолайлы.
|
Код сегменті |
Сипаттама |
|
KQ2R |
Серия коды: Тікелей итерілетін фитингті азайту |
|
Алғашқы екі сан |
① портының түтік OD (мм) |
|
Соңғы екі сан |
② портының түтік OD (мм) |
|
Үлгі |
Порт ① Түтік OD (мм) |
Порт ② Түтік OD (мм) |
Типтік қолданба |
|

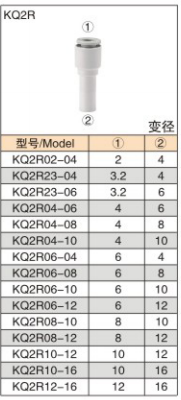

KQ2R02-04 |
Φ2 |
Φ4 |
Микрожабдық, Φ2-ден Φ4 түтікке қосылу |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Кішкентай цилиндр тізбегі, Φ4-тен Φ6-ға дейінгі құбыр байланысы |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Стандартты электромагниттік клапан тізбегі, Φ6 - Φ8 (ең танымал) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Жоғары ағын тізбегі, Φ8 - Φ10 құбыр қосылымы |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Негізгі ауа беру тізбегі, Φ10-дан Φ12-ге дейін түтікке қосылу |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Үлкен ағынды магистральдық желі, Φ12-ден Φ16-ға дейінгі құбыр байланысы |
|
Элемент |
Параметр |
|
Қолданылатын сұйықтық |
Қысылған ауа, вакуум, таза су (мұздамайтын) |
|
Жұмыс қысымы |
-100кПа (вакуум) ~ 1,0МПа |
|
Жарылыс қысымы |
3,0МПа @ 23℃ қоршаған орта температурасында |
|
Жұмыс температурасы |
-5℃ ~ +60℃; Су ортасы үшін 0~40℃ |
|
Үйлесімді түтік |
PU түтігі, нейлон түтігі, жұмсақ нейлон түтігі, FEP/PFA PTFE түтігі |
|
Материал |
PBT корпусы + SUS304 тот баспайтын болаттан жасалған ұстағыш + NBR нитрилді резеңке тығыздағыш сақинасы |
Таңдау ережесі: Екі түрлі OD түтіктерін кірістірілген қосу үшін KQ2R таңдаңыз, қосымша біріктірілген фитингтер қажет емес.
• Түтіктің ұшы тегіс және кетіксіз кесілген болуы керек. Ауа ағып кетпес үшін «сырт еткен» дыбысы шыққанша түтікшені толығымен салыңыз.
• Алу үшін: порттағы босату жағасын басып, құбырды сыртқа қарай тартыңыз; дөрекі күшпен тартпаңыз.
• Диаметрдің айырмашылығы үлкен болған сайын қысымның төмендеуі артады. Жоғары ағын жағдайында диаметрі аз айырмашылықтары бар үлгілерге артықшылық беріңіз.
• Түтік диаметрінің ауысуы: Негізгі Φ8 түтігін KQ2R06-08 арқылы Φ6 түтігіне қосымша адаптерсіз әртүрлі өлшемдегі цилиндрлерге сәйкестендіру үшін түрлендіріңіз.
• Құрылғыны қайта жабдықтау: Үйлесімділік үшін ескі жабдықтың Φ6 түтігін жаңа машинаның Φ8 түтігімен жалғаңыз, түтікті толық ауыстырудың қажеті жоқ.
• Вакуум тізбегінің қосылымы: әртүрлі диаметрлі жұп вакуум желілері. Төмен ағып кету дизайны тұрақты вакуум деңгейін сақтайды.
