KQ2U / KQ2UD сериялы Y-типті көп портты итергіш фитингтер

SOLH KQ2U / KQ2UD сериялы Y-типті көп портты итергіш фитингтер | Пневматикалық коллектор қосқышы

Бренд: SOLH by Richge Technology | SMC KQ2U / KQ2UD эквивалентті Y Көп розеткалы бір рет түртуге арналған фитинг

1. Өнімге шолу

     KQ2U - Y типті 1-2-шығару итергіш сплиттер; KQ2UD - Y типті 1-і 4-шығатын итергіш коллектор. Екеуі де SOLH KQ2 пневматикалық бір рет басатын фитингтер сериясына жатады. PBT корпусынан және никельмен қапталған жезден жасалған ер жіппен жасалған. ПУ ауа түтіктеріне арналған тікелей қосу және ойнату, PTFE таспасы қажет емес. 1-ден 2-ге / 1-ден 4-ке дейін ауа тізбегін бөлуге арналған, SMC KQ2U / KQ2UD-мен толығымен ауыстырылады. Автоматтандыру жабдықтарында, вакуумдық сорғыштарда және пневматикалық жетекте ауаны таратуда кеңінен қолданылады.

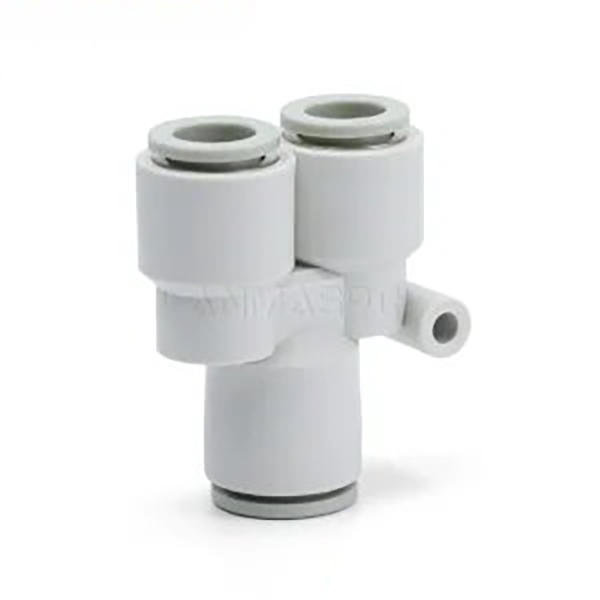

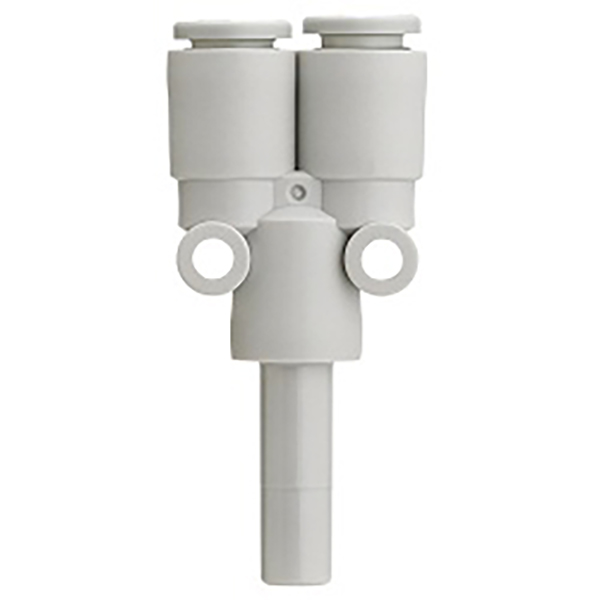

     KQ2U: 1 кіріс, 2 шығыс (Y-пішіні 1-ден 2-ге бөлінген)

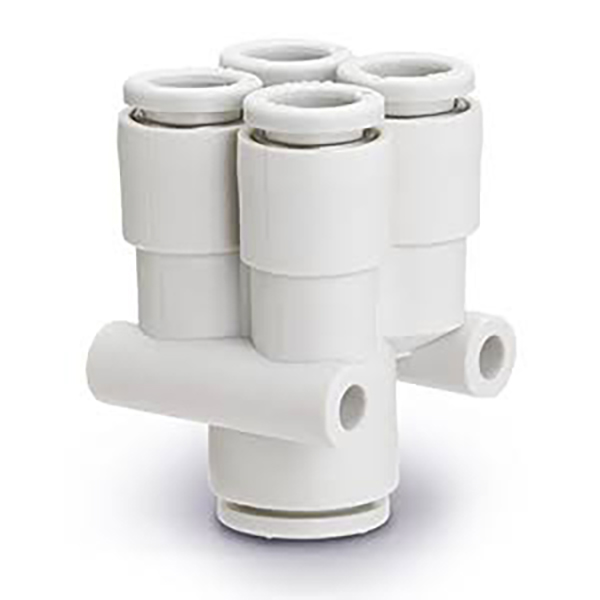

     KQ2UD: 1 кіріс, 4 шығыс (Y-пішіні 1-4 бөлінген)

2. Үлгіні атау ережелері

2.1 KQ2U (1-і 2-шығыс Y сплиттері)

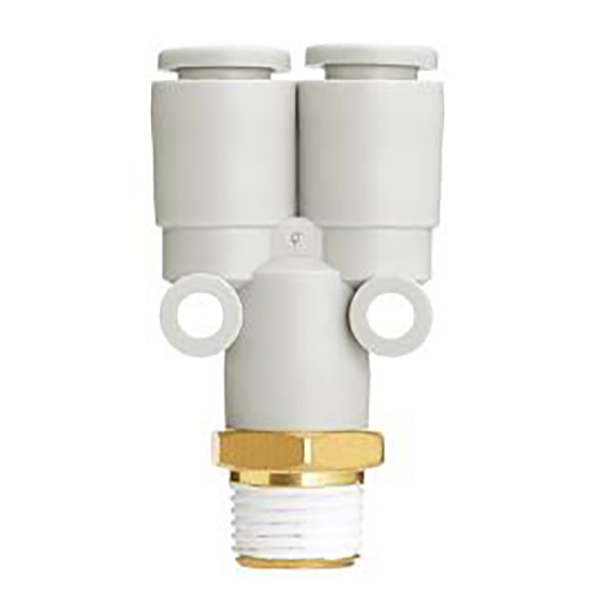

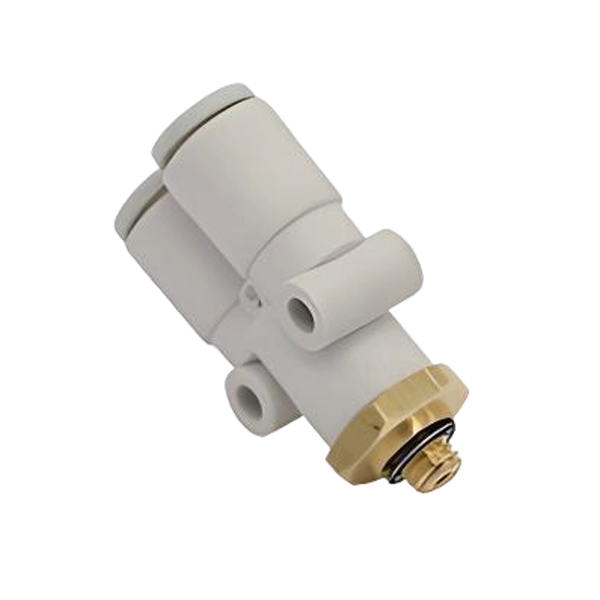

  1.Ер жіп нұсқасы KQ2Uxx-xxS Мысал: KQ2U06-02S
     KQ2U: Y-түрі 1-і 2-шығатын фитинг
     06: шығыс порттарының түтік OD Φ6мм
     02S: ер конустық жіп R1/4 (S = R конустық ер жіп)
     Жіп коды: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

  2. Түзу тең диаметрлі түтік нұсқасы KQ2Uxx-00 Мысал: KQ2U08-00
     Кіріс және екі розетка бірдей түтік OD ортақ, барлығы Φ8мм

  3.Тікелей қысқарту нұсқасы KQ2Uxx-yy Мысал: KQ2U04-06
     Екі розетка Φ4; негізгі кіріс Φ6, әртүрлі диаметрлі кішірейткіш сплит

 4. Тікенекті тығынның KQ2Uxx-99 нұсқасы
     Төменгі жағындағы қатты пластикалық тығын, 1-і 2-шығару үшін әйел итергіш портына кірістіреді

2.2 KQ2UD (1-і 4-шығыс Y коллекторы)

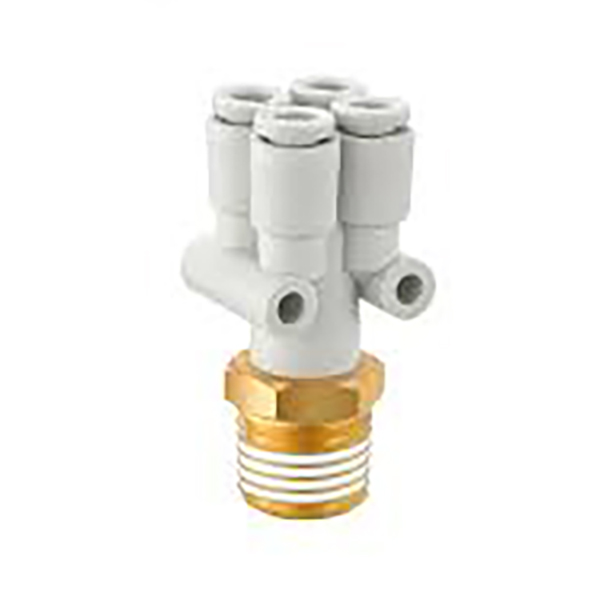

  1. Ер ағын нұсқасы KQ2UDxx-xxS Мысал: KQ2UD08-03S
     R38 ер жіп кірісі, Φ8 түтікке арналған төрт шығыс

  2. Түтіктің қысқартылған нұсқасы KQ2UDxx-yy Мысалы: KQ2UD04-06
     Төрт розетка Φ4, негізгі кіріс Φ6, көп портты азайту тарату

3. Спецификацияның жиынтық кестесі

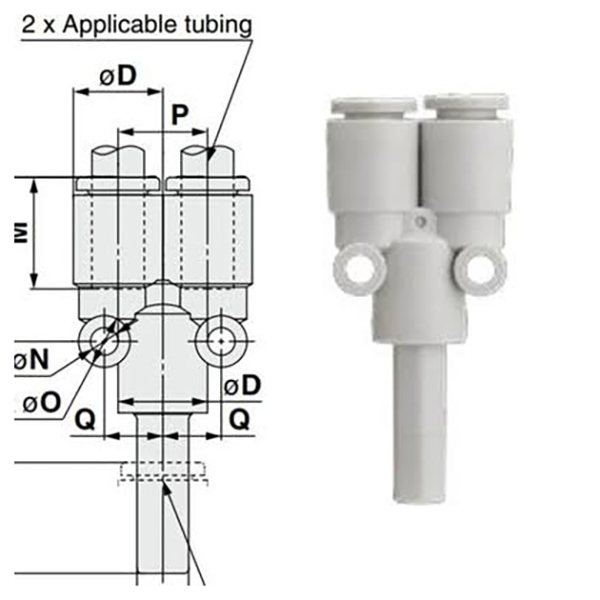

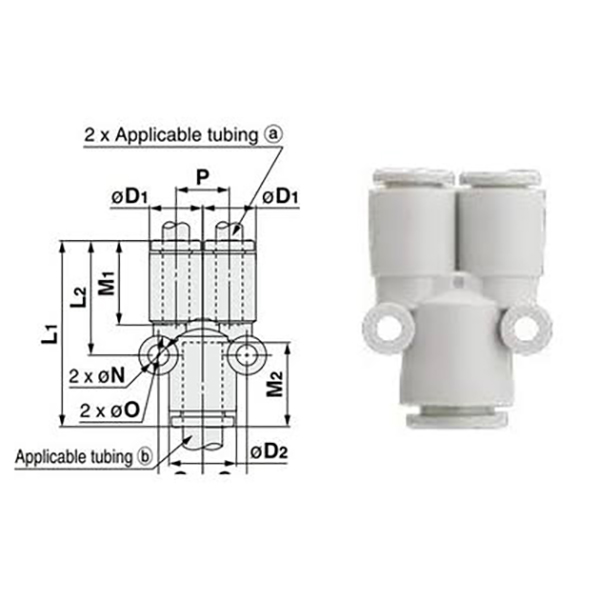

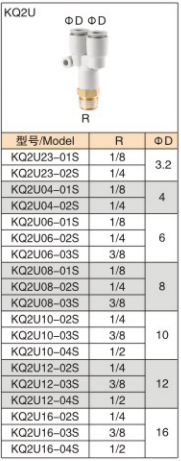

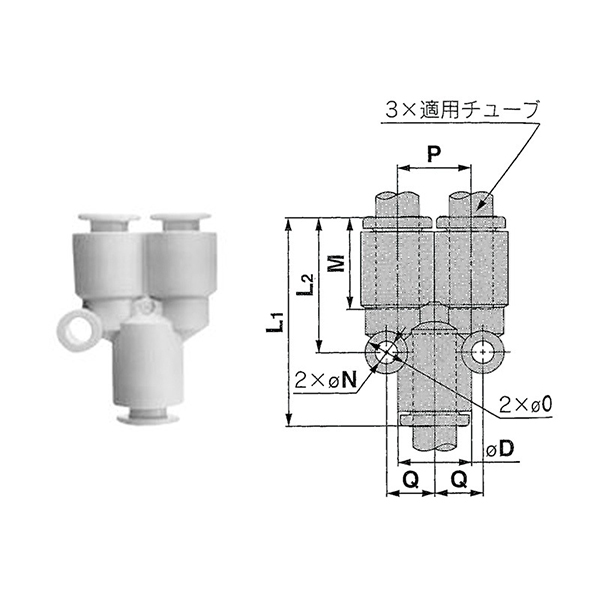

3.1 KQ2U (1-і 2-шығыс Y сплиттері)

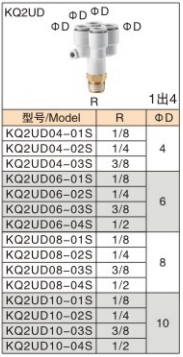

3.2 KQ2UD (1-і 4-шығыс Y коллекторы)

4. Жалпы техникалық шарттар

5. Өнімнің ерекшеліктері

     • Жылдам итеру жинағы: Жылдам тығыздау үшін құбыр салынған. Түтікшені алу үшін ақ босату жағасын басыңыз, құрастыру тиімділігін айтарлықтай жақсартады.

     • Көп жолды ауаның таралуы: 1-ден 2-ге бөлу үшін KQ2U, 1-ден 4-ке бөлу үшін KQ2UD. Ауа бағытын жеңілдету үшін орталықтандырылған ауа көзін бөлу.

     • Қолжетімді азайту опциясы: Түтіктердің әртүрлі өлшемдерін қосуға арналған тең және кіші диаметрлі нұсқалар.

     • Сенімді жіпті тығыздау: Коррозияға төзімділігі жоғары және механикалық беріктігі бар никельмен қапталған жезден жасалған ер жіп.

     • Шағын өлшем: Манипуляторларда, айлабұйымдарда және сорғыш шыныаяқ модульдерінде кеңінен қолданылатын шектеулі монтаждық кеңістікке арналған шағын орын.

6. Типтік қолданбалар

     • Вакуумдық шыныаяқ массивін бөлу (бірнеше сорғыштар бір вакуум көзімен бөліседі)

     • Автоматтандыру құрылғылары үшін көп цилиндрлі ауа беру

     • Буып-түю машиналарына, 3С жабдықтарына және инъекциялық қалыптау машиналарына арналған пневматикалық схемалар

     • Пневматикалық тексеру және сынақ айлабұйымдары үшін ауа желісін бөлу

7. Орнату туралы ескертпелер

     • Түтіктерді саңылаусыз перпендикуляр етіп кесіңіз; қылшықтар тығыздағыш сақинаны сызып, ауаның ағып кетуіне себеп болуы мүмкін.

     • Түтікшені толығымен түбіне қарай итеріп, құлыптарды босатқанын растаңыз.

     • Суға, майға немесе күшті коррозиялық сұйықтықтарға арналмаған. Тек сығылған ауаға және вакуумға арналған.

     • Пластикалық крекингті болдырмау үшін буын түбірін қайталап иілуден аулақ болыңыз.
