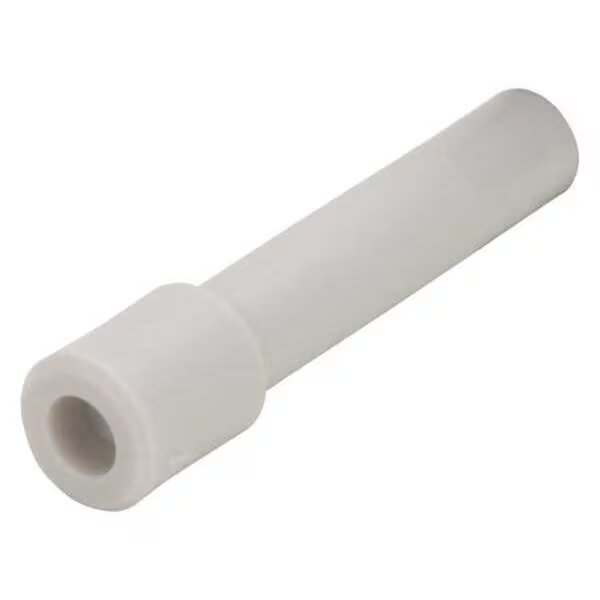

KQ2P Push Fit Әйелдер ұштық қақпағы

SOLH KQ2P сериясы итергіш штепсель | KQ2 пневматикалық түтік тығыны

Бренд: SOLH by Richge Technology | KQ2 бір рет түрту фитингтеріне арналған SMC KQ2P үйлесімді түтік тығыны

1. Өнімге шолу

     KQ2P - SOLH KQ2 сериялы бір рет түртуге арналған фитингтерге арналған арнайы ашылатын штепсель. Ол құбыр саңылауларын уақытша немесе тұрақты тығыздау, бос арматураны жабу және қысымды тексеру үшін KQ2 фитингтерінің түтік кірісіне тікелей кірістіреді. Құралсыз және қосу және ойнату.

2. Модельдік кодты атау ережесі

   Формат: KQ2P-XX
     KQ2P: Сериялық код, итергіш түтік тығыны
     XX: Сәйкес келетін түтіктің сыртқы диаметрі (мм)
  Жалпы үлгілер:
     KQ2P-04 → Φ4 түтігі
     KQ2P-06 → Φ6 түтігі (ең көп қолданылатын)
     KQ2P-08 → Φ8 түтігі
     KQ2P-10 → Φ10 түтігі
     KQ2P-12 → Φ12 түтігі
  KQ2P-23 → Φ3.2 жұқа түтік

3. Негізгі техникалық сипаттамалар

4. Критикалық айырмашылық: KQ2P және KQ2C

5. Орнату және пайдалану туралы ескертпелер

     • Түтік портының тегіс және саңылаусыз екеніне көз жеткізіңіз, тығыздау үшін ашаны толығымен итеріңіз; PTFE таспасы қажет емес.

     • Штепсельді алу: тығынның түбірін ұстап, тікелей тартып шығарыңыз. Босату жағасы қажет емес.

     • Вакуумды шектеу: жалпы жұмыс жағдайында жақсы тығыздау. Ұзақ уақыт бойы жоғары вакуумда ұстауға жарамайды, аздап ағып кетуі мүмкін.

     • Максималды қысым ≤1МПа. Артық қысым мен қысымның соққысына тыйым салынады.

6. Таңдау нұсқаулығы

     • Φ4 шағын түтік → KQ2P-04

     • Стандартты Φ6 → KQ2P-06 (бірінші таңдау)

     • Жоғары ағын Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Тек сыртқы шаңнан қорғау → KQ2C қорғаныс қақпағы
