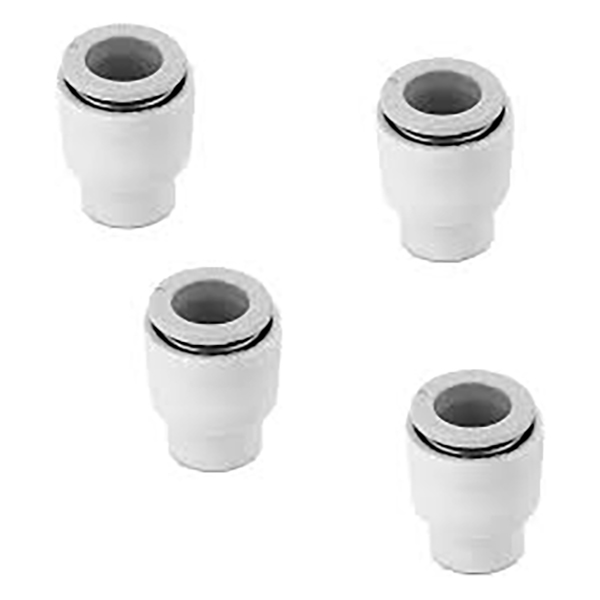

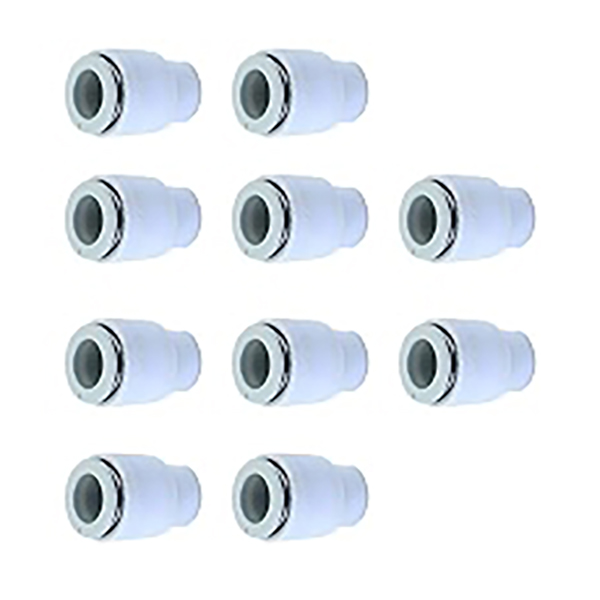

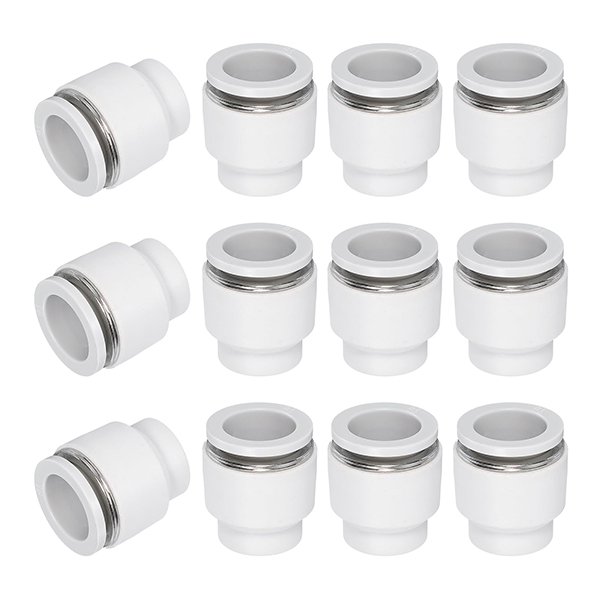

KQ2C Push Fit Әйелдер ұшы пластик

SOLH KQ2C сериялы итергіш қақпақ | KQ2 бір рет түрту фитингтеріне арналған пневматикалық түтік тығыны

Бренд: SOLH by Richge Technology | KQ2 сериялы фитингтерге арналған SMC KQ2C эквивалентті итергіш түтік тығыны

1. Өнімге шолу

     KQ2C - SOLH KQ2 сериялы пневматикалық фитингтермен сәйкес келетін арнайы итергіш қақпақ (түтік тығыны). Ол ауа тізбектерін жылдам жабу үшін пайдаланылмаған итерілетін ауа түтігі порттарын уақытша тығыздау үшін арналған, пневматикалық жүйені іске қосу және резервтік портқа қызмет көрсету үшін маңызды керек-жарақ.

2. Модельдік кодты атау ережесі

  Пішім: KQ2C□□
     KQ2: SMC 2-ші буын бір түрту фитингтерінің сериясы
     C: Қақпақ, итергіш түтік тығыны
     □□: Сәйкес келетін түтіктің сыртқы диаметрі (мм)
  Мысалдар:
     KQ2C04: Φ4 мм басу портына сәйкес келеді
     KQ2C06: Φ6 мм басу портына сәйкес келеді (ең танымал өлшем)
     KQ2C08: Φ8 мм басу портына сәйкес келеді

3. Құрылым және негізгі мүмкіндіктер

3.1 Құрылымдық жобалау

      Профильге сәйкес келетін ауа түтігі бар цилиндрлік итергіш дизайн, бір рет түрту порттарына тікелей салынған.

      Тығыздау принципі: сенімді тығыздағышты қалыптастыру үшін кірістірілгеннен кейін ішкі NBR тығыздағышын қысыңыз, қосымша құралдар қажет емес.

      Түсіруге қарсы дизайн: кірістірілгеннен кейін итергіш порттың ішіндегі тот баспайтын болаттан жасалған жақтармен мықтап бекітіледі. Қақпақты оңай шешу үшін фитингтегі босату жағасын басыңыз.

3.2 Негізгі артықшылықтар

     • Қосу және ойнату: Құралсыз орнату, тығыздауыш портына тікелей кірістіру, жылдам құрастыру және бөлшектеу

     • Толық үйлесімділік: T/L/U/E/UD/UT/VD/VT түрлерін қоса, барлық KQ2 сериялы бір түрту порттарымен жұмыс істейді

     • Сенімді өнімділік: Жүйенің толық жұмыс қысымы үшін бағаланған, ағып кету қаупі нөлмен -100 кПа дейін вакуумды қолдайды

     • Шағын өлшем: Орнату орнын үнемдейді, басқару шкафтары мен тар ішкі машина кеңістіктері үшін өте қолайлы

     • Төзімді материал: PBT инженерлік пластик корпус + NBR тығыздау сақинасы, ұзақ қызмет ету мерзімі үшін соққыға төзімді және коррозияға төзімді

4. Стандартты үлгілер тізімі

5. Жалпы техникалық шарттар

6. Қолдану сценарийлері

     • Пайдалануға берілген портты тығыздау: ауаның ағып кетуін болдырмау үшін машинаны іске қосу кезінде пайдаланылмаған итеру порттарын жабыңыз; сынақ аяқталғаннан кейін құбырды қосыңыз

     • Қосалқы портты жабу: шаң мен абайсызда ауаның ағып кетуіне тосқауыл қою үшін клапан аралдары мен коллекторлық фитингтердегі (KQ2UD/KQ2UT) қосалқы порттарды тығыздаңыз.

     • Уақытша өшірілген тізбекті тығыздау: басқа жұмыс тізбектеріне әсер етпестен жабдыққа қызмет көрсету кезінде уақытша өшірілген цилиндр тізбектерінің порттарын тығыздау

     • Вакуум тізбегінің ағып кетуіне қарсы: тұрақты вакуум деңгейін ұстап тұру үшін вакуумдық жабдықтағы пайдаланылмаған сорғыш порттарын жабыңыз.

7. Пайдалану туралы ескертпелер

     •Үйлесімділікті тексеру: порт өлшеміне сәйкес келетін қақпақты қатаң түрде таңдаңыз. Φ6 порты тек KQ2C06 қабылдайды; сәйкес келмейтін өлшем тығыздағыштың бұзылуына немесе сәтсіз кірістірілуіне әкеледі.

     •Толық кірістіру: сенімді тығыздау үшін жақтардың құлыпталғанын растай отырып, сырт еткен дыбыс шыққанша қақпақты портқа толығымен итеріңіз.

     •Шығару әдісі: Қақпақты сыртқа қарай тартып, фитингтегі босату жағасын басыңыз. Ішкі жақтарды зақымдамау үшін қатты тартпаңыз.

     • Жұмыс жағдайының шегі: коррозиялық газ, жоғары температуралы бу және басқа арнайы орталар үшін жарамсыз, тек стандартты пневматикалық және вакуумдық қолданбалар үшін.

     • Техникалық қызмет көрсету және ауыстыру: Тығыздағыш сақина ескірген немесе зақымдалған кезде қақпақты ауыстырыңыз.

8. Салыстыру: KQ2C итергіш қақпақ және бұрандалы штепсель
