KQ2E - SOLH KQ2 бір түрту фитингтер сериясының ішінде SMC KQ2E-мен толығымен ауыстырылатын арматура. Әдетте панельдік аралық арматура деп аталады, бұл жабдық панельдері мен қалқалар арқылы пневматикалық желіге ену үшін стандартты компонент. Ол ішкі және сыртқы ауа тізбектерін қосады, басқару шкафтарында, автоматика қоршауларында және таза бөлме бөлімдерінде кеңінен қолданылатын клапандар мен цилиндрлердің панельдік монтажын қолдайды.
Үлгілерді бөлу мысалдары:
Стандартты қос құбырлы қалқа: KQ2E06-00A
KQ2: KQ2 сериялы 2-буын итергіш фитинг (ақ корпус)
E: Аралық одақ, құрылым арқылы панель
06: Түтіктің сыртқы диаметрі φ6мм, екі ұшы бірдей итеру өлшемі
00: қос итергіш порттар (түтіктен түтікке арналған қалқа)
A: NBR тығыздағыш, қайта құрастыру және бөлшектеуге арналған тығыздағыш түрі
Шағын шағын қалқа: KQ2E04-00J
J жұрнағы: кішірейтілген ықшам нұсқасы, жұқа панельдер мен миниатюралық жабдық үшін кішірек өлшем
Әйел жіптен түтік қалқасына: KQ2E06-02A
02: Rc14 әйел конустық құбыр жіп
Толық мағынасы: φ6 итеру порты ↔ Rc1/4 әйел жіпті аралық қосқыш

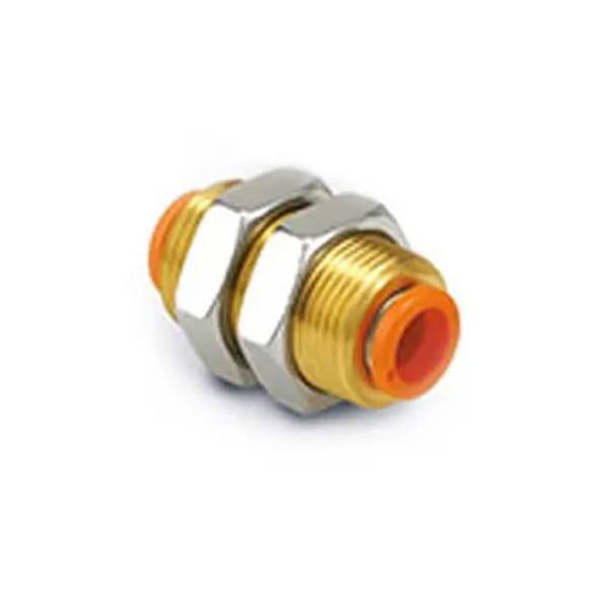

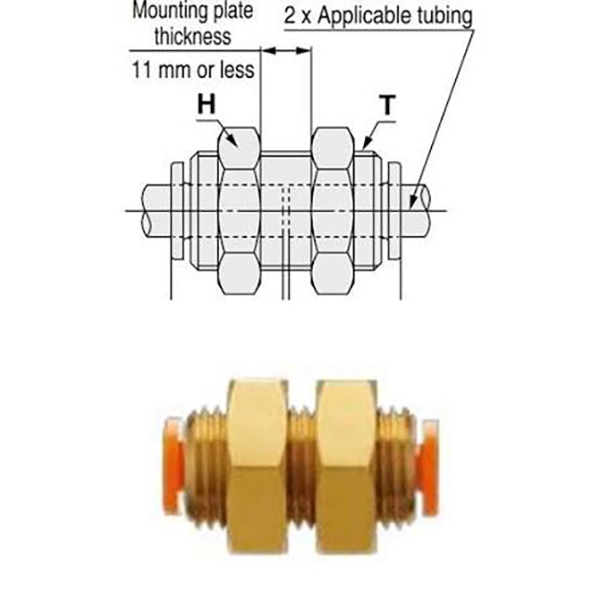

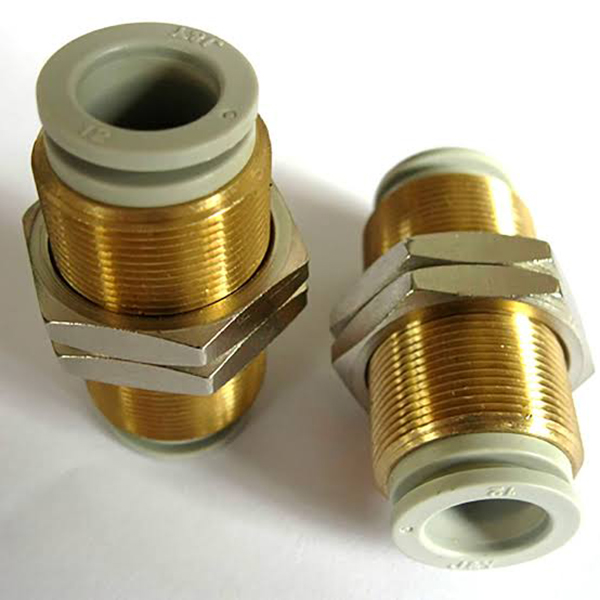

3.1 Стандартты қос түтік аралық қосқыш (KQ2EXX-00)
Құрылым ерекшеліктері:
• Екі ұшы бірдей диаметрлі итергіш порттар. Никельмен қапталған жезден жасалған жіппен ортаңғы бөлік + панельден өткеннен кейін бекітілген гайка
• Диаметрді азайту немесе бағытты өзгертусіз түзу ағынды арна, қысымның ең аз төмендеуі
• Панельдің екі жағындағы ауа түтіктерін орнатудан кейін қосымша адаптерсіз тікелей қосуға болады
|
Үлгі |
Түтік OD ΦD (мм) |
Типтік қолданба |
|
KQ2E23-00 |
3.2 |
Шағын сенсор / миниатюралық цилиндр тізбегінің қалқаны |
|
KQ2E04-00 |
4 |
Кіші цилиндр тізбегінің енуі |
|
KQ2E06-00 |
6 |
Стандартты электромагниттік клапан тізбегі (ең танымал) |
|
KQ2E08-00 |
8 |
Жоғары ағынды цилиндр тізбегі |
|
KQ2E10-00 |
10 |
Магистральдық әуе желісінің қалқаны |
|
KQ2E12-00 |
12 |
Негізгі ауа көзінің енуі |
|
KQ2E16-00 |
16 |
Үлкен ағынды магистральдық құбыр |
3.2 Ықшам шағын қос түтікті қалқандар одағының (KQ2EXX-00J)
Құрылым ерекшеліктері:
• Микрожабдықтар мен жұқа панельдер үшін оңтайландырылған миниатюралық дизайн, стандартты нұсқаға қарағанда жалпы ұзындығы қысқарақ және жіп диаметрі кішірек
• Жіңішке панель және тығыз орнату кеңістігі, тығыз сым сценарийлері үшін қолайлы
• Стандартты үлгідегідей өнімділік параметрлері, тек физикалық өлшемді азайту
|
Үлгі |
Түтік OD ΦD (мм) |
Типтік қолданба |
|
KQ2E02-00J |
2 |
Ультра шағын цилиндр / датчик қалқа |
|
KQ2E23-00J |
3.2 |
Микро құрылғыларға арналған тығыз сымдар |
|
KQ2E04-00J |
4 |
Шағын жабдықтағы ықшам панель |
|
KQ2E06-00J |
6 |
Жіңішке басқару шкафы / жабдық панелі |

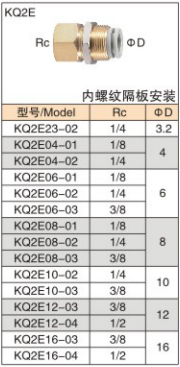

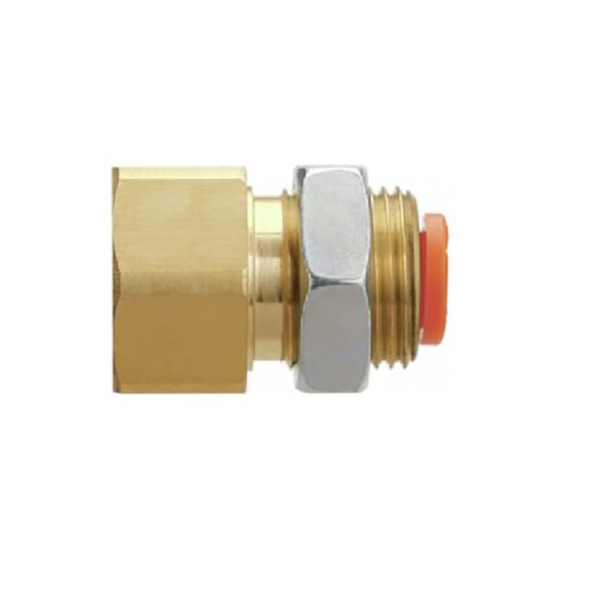

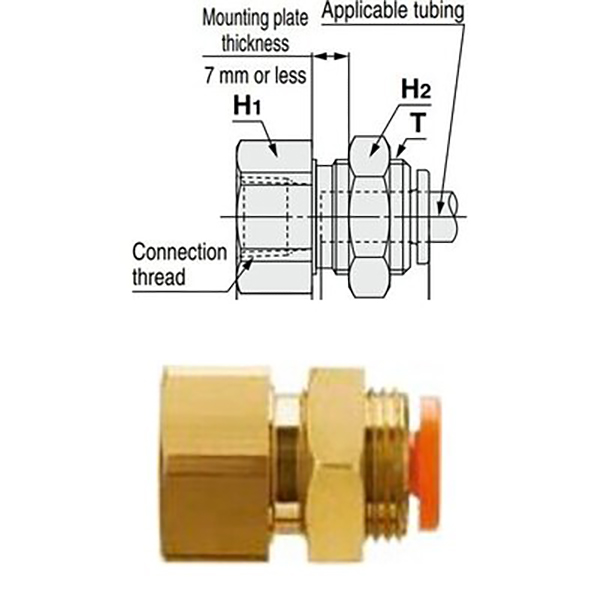

3.3 Әйел жіптен түтікке арналған аралық қосқыш (KQ2EXX-YY)
Құрылым ерекшеліктері:
• Бір ұшы Rc әйел жіп (соленоидты клапанды, цилиндрді, панельдегі клапан аралын жалғау), екінші ұшы сыртқы түтікке арналған итергіш порт
• Панельге ену және бекіту үшін бұрандалы бөлікпен және құлыптау гайкасымен бірге келеді. Орнатуды жүзеге асырыңыз: ішкі бұрандалы клапан + сыртқы ауа түтігі
• Жіп порты стандартты бұрандалы клапандармен тікелей байланыстырады; ұқыпты сымдарды қосу және дұрыс жұмыс істемеу үшін тек сыртқы панель ашылатын итергіш порт
|
Үлгі |
Rc әйел ағыны |
Түтік OD ΦD (мм) |
Типтік қолданба |
|
KQ2E04-01 |
Rc1/8 |
4 |
Кішкентай соленоидты клапан панелінің бекіткіші |
|
KQ2E06-01 |
Rc1/8 |
6 |
Стандартты электромагниттік клапан панелін орнату (ең танымал) |
|
KQ2E06-02 |
Rc1/4 |
6 |
Орташа қысымды цилиндр панелінің тізбегі |
|
KQ2E08-02 |
Rc1/4 |
8 |
Жоғары ағынды цилиндр панелінің тізбегі |
|
KQ2E10-03 |
Rc3/8 |
10 |
Жоғары қысымды цилиндр панелінің тізбегі |
|
KQ2E12-04 |
Rc1/2 |
12 |
Негізгі ауа көзі клапанының арал панелінің бекіткіші |
|
Элемент |
Параметр |
|
Қолданылатын сұйықтық |
Қысылған ауа, вакуум, таза су (мұздамайтын) |
|
Жұмыс қысымы |
-100кПа (вакуум) ~ 1,0МПа |
|
Жарылыс қысымы |
3,0 МПа @ 23℃ |
|
Температура диапазоны |
-5℃ ~ +60℃ (Су: 0~40℃) |
|
Үйлесімді түтік |
PU түтігі, нейлон түтігі, жұмсақ нейлон түтігі, FEP / PFA PTFE түтігі |
|
Материалдар |
Басылатын корпус: ақ PBT инженерлік пластик, соққыға және коррозияға төзімді |
Таңдау нұсқаулығы
• Басқару шкафы / жабдық панелі арқылы ауа түтігі, екі жағындағы түтік → KQ2EXX-00
• Соленоид/цилиндр панельдің ішіне орнатылған, түтік сыртында → KQ2EXX-YY
• Миниатюралық жабдық / жұқа панель, шектеулі кеңістік → KQ2EXX-00J
Орнату туралы ескертпелер
1. Панельдік тесік өлшемі бойынша ұсыныс:
•Φ4Φ6 түтігі: Ұсынылатын тесік диаметрі Φ15мм
•Φ8Φ10 түтігі: Ұсынылатын тесік диаметрі Φ20мм
•Φ12Φ16 түтік: Ұсынылатын тесік диаметрі Φ24мм
2. Панель қалыңдығының шегі: Стандартты нұсқасы ≤7мм; ықшам J нұсқасы ≤5мм
3. Түтіктерді дайындау: Түтіктерді тегіс және кетіксіз кесіңіз. Ағып кетуді болдырмау үшін шерткенше толығымен салыңыз.
4. Жаңғақтарды бекіту: панельден өткеннен кейін берілген бекітпе гайкасын қатайту арқылы бекітіңіз; PTFE таспасы А түрі үшін қажет емес (біріктірілген тығыздағыш тығыздағыш).
5. Вакуумды қолдану: Вакуумды тұрақты ұстау үшін NBR тығыздағышпен А түрін таңдаңыз.
|
Үлгі |
Құрылымы |
Негізгі мақсат |
Айырмашылықтар |
|
KQ2E |
Аралық одақ |
Панельдің енуі, ішкі және сыртқы корпус арасындағы ауа тізбегінің өтуі |
Панельді бекітуге арналған гайкамен жабдықталған |
|
KQ2H |
Тікелей одақ |
Кірістірілген түтік қосылымы |
Бұрандалы бөлік жоқ, панель арқылы бекіту мүмкін емес |
|
KQ2L |
90° шынтақ |
Оң жақ бұрыш бағытының өзгеруі |
Панельді қондыруға арналмаған |
• Басқару шкафының қалқаны: KQ2E06-00 сыртқы цилиндрлерді қосу үшін ішкі құбырды шкафтан шығарады, сымдарды ретке келтіреді
• Соленоидты клапан панелін орнату: панельдің ішіндегі клапанға арналған KQ2E06-01A, тек сырты ашық, ұқыпты және жанасуға қарсы итеру порты
• Таза бөлмеге кіру: таза бөлме мен жабдық арасында таза ортаны бұзбай тығыздалған ауа желісінің енуі
• Ықшам жабдыққа арналған тығыз сымдар: көп тізбекті орналасу үшін орынды үнемдеу үшін шағын машиналардағы жұқа панельге арналған KQ2E04-00J
