KQ2X / KQ2XD сериясы қысқаратын көп жақты итергіш фитинг

SOLH KQ2X / KQ2XD сериясы Y азайтатын және көп жақты итергіш фитинг | SMC эквивалентті пневматикалық бөлгіш

Бренд: SOLH by Richge Technology | SMC KQ2X / KQ2XD ауыстыру Y азайтатын және 4 жақты итергіш бөлгіш

1. Өнімге шолу

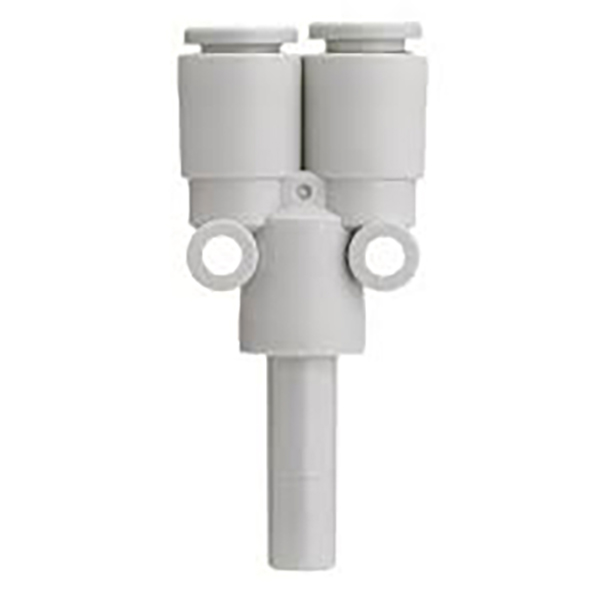

KQ2X сериясы: Y-түріндегі бөлгішті азайту, 1-ден 2-ге шығу

     KQ2X - Y-тәрізді 1-ден 2-ге дейінгі қысқартқыш итергіш фитинг. Порт ② – бір бағаналы порт; Порт ① екі бірдей басылатын порттан тұрады. Ол бір кіретін ауа ағынын кіріс және шығыс түтік өлшемдері әртүрлі екі бірдей диаметрлі шығысқа бөледі, бұл пневматикалық тізбектер мен вакуумдық желіні тарату үшін азайту және құбыр тармақтарын жүзеге асырады.

     Материал: PBT пластикалық корпус, NBR тығыздағыш сақиналар. PU / PA пневматикалық түтіктермен үйлесімді. Жылдам итеру-қосылатын жинақ, PTFE таспасы қажет емес.

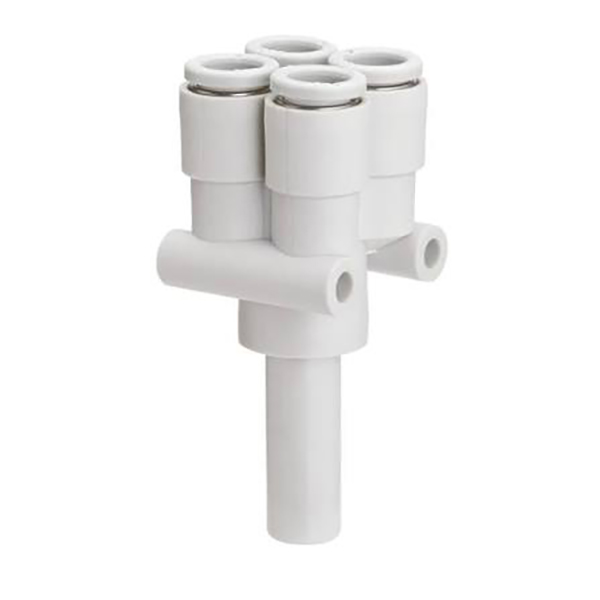

KQ2XD сериясы: Кросс типті 4 жолды бөлгіш, 1 кіріс 4 шығыс

     KQ2XD - 1-ден 4-ке дейін қысқартатын көп портты итергіш фитинг. Порт ② – бір бағаналы порт; Порт ① төрт бірдей итергіш портты қамтамасыз етеді. Ол бір ауа беруді төрт бірдей диаметрлі тармаққа бөледі, бұл дизайнды азайтып, орнату орнын үнемдейді. Көп станциялы миниатюралық вакуум немесе пневматикалық тарату үшін өте қолайлы.

KQ2X сияқты материал: PBT корпусы + NBR тығыздағыштары, итерілетін құрылым, PU және нейлон ауа түтіктерімен үйлесімді.

2. Үлгі кодының түсіндірмесі

KQ2X сериясы

  Формат: KQ2XXX-XX
     Алғашқы екі сан: екі тармақтық порттың түтік OD (порт ①)
     Соңғы екі сан: негізгі кіріс портының бағанының сыртқы диаметрі (порт ②)
     Мысал: KQ2X04-06 → Порт ①: екі × Φ4 итеру порты; Порт ②: Φ6 дің

KQ2XD сериясы

   Формат: KQ2XDXX-XX
     Алғашқы екі сан: төрт тармақ портының түтік OD (порт ①)
     Соңғы екі сан: негізгі кіріс портының бағанының сыртқы диаметрі (порт ②)
     Мысал: KQ2XD04-06 → ① портындағы төрт × Φ4 порты; Порт ②: Φ6 дің

3. Негізгі техникалық сипаттамалар және орнату нұсқаулығы

Орнату нұсқаулары

     • Түтікшені төртбұрышты және тігінен кесіңіз де, фитингке толық орнатылғанша салыңыз.

     • Түтікшені алу үшін: алдымен босату сақинасын басыңыз, содан кейін құбырды тартып шығарыңыз.

Дифференциацияға арналған нұсқаулық

     • KQ2X: 1 кіріс, 2 розетка (Y типті 2 жақты бөлгіш)

     • KQ2XD: 1 кіріс, 4 розетка (кросс 4 жақты бөлгіш)

Қолдану сценарийлері

     • Автоматтандырудағы бірнеше сорғыштар үшін вакуумдық схеманы бөлу

     • Шағын айлабұйымдарға, 3С және орау жабдықтарына арналған пневматикалық тармақ

     • Көп станциялы миниатюралық вакуумдық модульдерге арналған ықшам коллектор

     • Төмен ізі бар роботты соңғы эффекторлық ауа желісін бөлу
