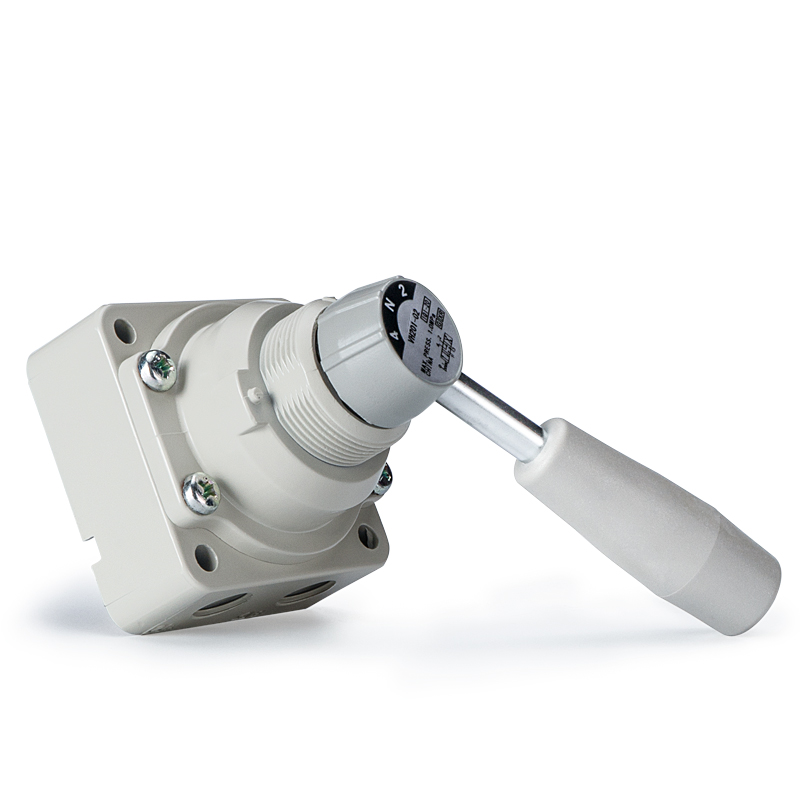

SOLH VH сериялы 4 жақты 90° қолмен айналмалы қол клапаны үш қосымша орталық функциясы бар айналмалы тұтқа арқылы ауа тізбектерін ауыстырады: 3-позициялық орталық жабық, 3-позициялық орталық сору және 2-позициялық түрі. Өте төмен ішкі ағып кету үшін дәл айналмалы катушка тығыздағышын қабылдай отырып, ол мырыш қорытпасы / құйылған алюминий корпусы және майлаусыз ұзақ қызмет ету мерзімі, кездейсоқ жұмысты болдырмау үшін кіріктірілген механикалық позиция құлпы бар. Ол Rc1/4 дюймден 1 дюймге дейінгі порт өлшемдері және максималды жұмыс қысымы 0,7~1,0МПа болатын панельді біркелкі орнату немесе корпусты тікелей бекіту үшін қол жетімді бүйірлік порт пен төменгі порт құбырларының орналасуын қолдайды. Орталық жабық нұсқасы өшіру кезінде цилиндрді қысу қысымын сақтайды, ал орталық пайдаланылған газ қауіпсіз техникалық қызмет көрсету үшін қысымды толығымен босатады. Цилиндрді қолмен айналдыру, жабдықты іске қосу желдету, апаттық ауа көзін оқшаулау, машинаның жартылай автоматты қолмен жұмыс істеуі және пневматикалық сынақ стендтері үшін кеңінен қолданылады.

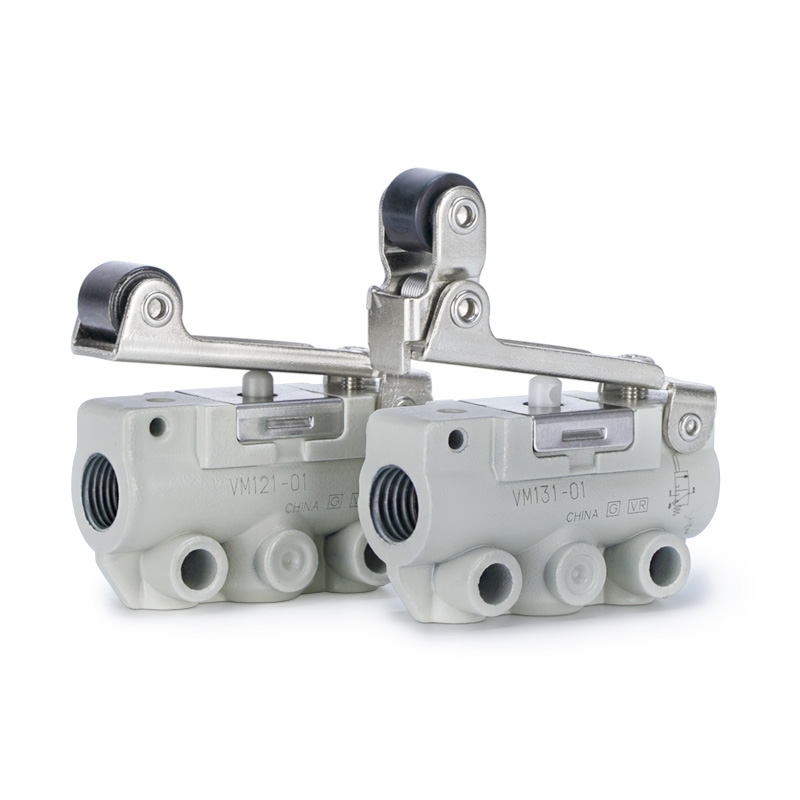

SOLH VM1 (VM100) миниатюралық 2/3 портты механикалық қалқымалы клапан балама SMC үлгілерімен толығымен ауыстырылады. Ықшам сенімді қалқымалы тығыздағыш құрылымын қабылдай отырып, оның ені 11 мм өте тар және машинаның ішіне оңай ендірілген және тығыз қабаттасуды орнату үшін тек 60 г салмағы бар. Жұмыс қысымы -100кПа вакуумнан 1,0МПа оң қысымға дейін, майлаусыз дизайнмен, тамаша герметикалық және шаңға төзімділігі жоғары. M5, Rc1/8, NPT1/8 және G1/8 сияқты бірнеше жіп опциялары қол жетімді, олар бүйірлік порт пен төменгі порт құбырларының орналасуын қолдайды. Ауыстырылатын жетек бастарының толық сериясы ұсынылады: стандартты/қысқа плунжер, тік/қысқа/бір жақты кері бұруға қарсы ролик рычагы, жалпақ түйме, сары саңырауқұлақ авариялық тоқтату, жасыл индикатор түймесі, топса тұтқасы және құлыпталатын айналмалы тұтқа, толық NC/NO 2 портты және 3 портты нұсқалары бар. Цилиндрлердің соғу шегін анықтау, жүгіруді қолмен іске қосу, қауіпсіздік авариялық блокировкасы, шағын айлабұйымдарды ауаны ауыстыру және вакуумды триггер тізбектері үшін кеңінен қолданылады, ол ықшам автоматтандыру жабдықтары үшін әмбебап механикалық ауа сигналының триггері ретінде әрекет етеді.

SOLH VM2 (VM200) орташа механикалық қалқымалы клапан сәйкес SMC үлгілерімен толығымен ауыстырылады. Cv=0,87 ағын коэффиценті бар орташа қалқымалы конструкциясы бар оның өткізу қабілеті стандартты Rc1/4 портымен және қосымша NPT/G1/4 жіптерімен жабдықталған шағын VM1 сериясынан шамамен 8 есе жоғары. Ол 0~1,0МПа төмен жұмыс істейді және вакууммен үйлеспейді, майланбайтын тозуға төзімді қалқымалы тығыздағыш пен берік металл корпусты қабылдайды. Бүйірлік порт пен төменгі порт құбырларының схемалары ауыстырылатын жетектердің толық тізбегі арқылы қол жетімді: стандартты POM ролик / қатайтылған болаттан жасалған тозуға төзімді ролик рычагы, бір жақты кері бұруға қарсы ролик, түз плунжер, жалпақ түйме, саңырауқұлақтың апаттық тоқтату басы, жасыл индикатор түймесі және құлыпталатын топса тұтқасы. Шынықтырылған болат шығыршық нұсқасы ауыр жүкті, тозуы жоғары өндірістік желілерге сәйкес келеді. Цилиндр мен сырғанау үстелінің соғу шегін анықтау, жабдықты қолмен жүгіруді іске қосу, айнымалы қондырғының ауасын ауыстыру және қауіпсіздік авариялық блоктау үшін кеңінен қолданылады, ол орау, тоқыма, басып шығару және жалпы автоматтандыру өндірісі желілері үшін негізгі механикалық ауа триггері ретінде қызмет етеді.

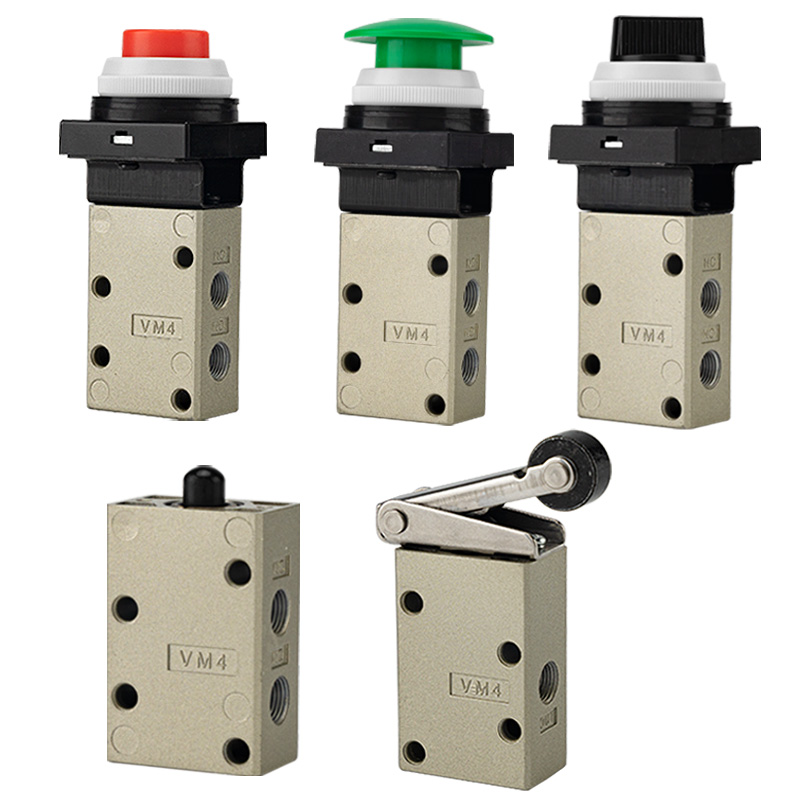

SOLH VM4 (VM400) орташа 3 портты қалқымалы механикалық клапан шағын VM1 және жоғары ағынды VM2 сериялары арасында орналасқан баламалы SMC үлгілерімен толығымен ауыстырылады. Оның негізгі артықшылығы -100кПа вакуумнан 1,0МПа оң қысымға дейінгі толық қысым диапазонымен үйлесімділікте, бұл функция VM2 құрылғысында қол жетімсіз. Ол қосымша NPT/G1/8 жіптері және Cv=0,38 ағын сыйымдылығы бар стандартты Rc1/8 портын қабылдайды, бүйірлік және төменгі порт құбырларының орналасуын қолдайды. Қатты металл корпуспен жасалған, ол 1000 м/с² соққыға және ауыр дірілге төтеп береді, ауыр салмақты өндірістік желілерге жарамды, ұзақ қызмет ету мерзімі үшін майланбайтын шаңға төзімді қалқымалы тығыздағышпен. Ауыстырылатын жетектердің толық жинағы берілген: стандартты / қатайтылған үйкеліске қарсы болат роликті рычаг, бір жақты кері бұруға қарсы ролик, тік плунжер, түрлі-түсті саңырауқұлақты апаттық тоқтату түймелері, 2/3 позициялы айналмалы тұтқалар, құлыпталатын түймелер және ауыстырып-қосқыш топса рычагтары. Цилиндр мен сырғанау үстелінің соғу шегін анықтауда, вакуумды адсорбция/шығару тізбектерінде, жабдықты қолмен жүгіруді іске қосуда, машина қауіпсіздігінің авариялық блоктауында және айлабұйым арматурасын ауыстыруда кеңінен қолданылады, бұл вакуум үйлесімділігін және күшті соққыға төзімділікті қажет ететін жұмыс жағдайлары үшін тамаша орташа механикалық іске қосу клапаны.

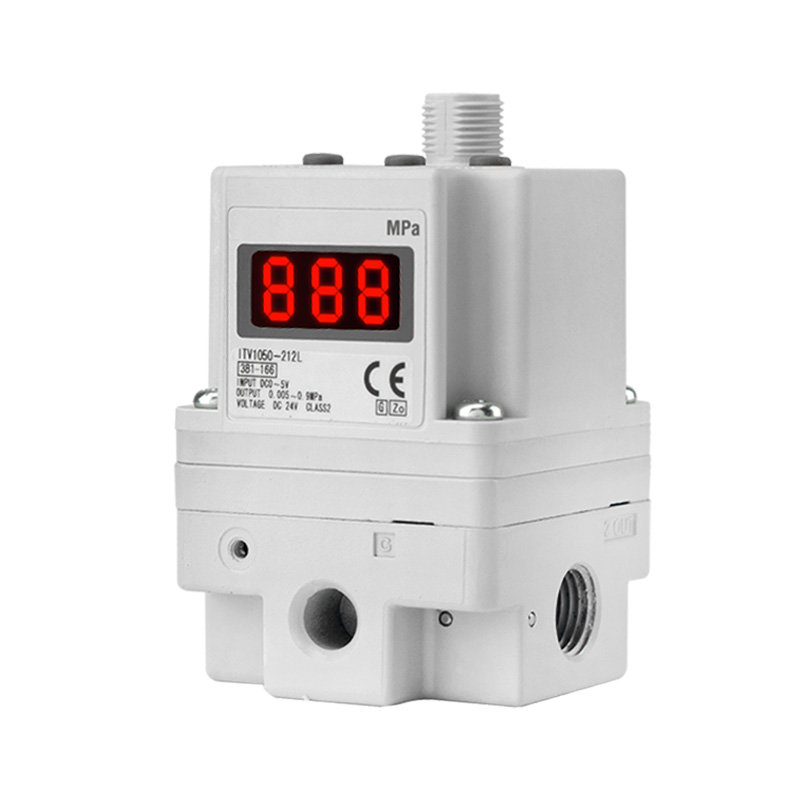

SOLH ITV жоғары ағынды электропневматикалық пропорционалды клапан балама SMC үлгілерімен толығымен ауыстырылады. Жабық контурлы қысымды кері байланыс жүйесін қолдана отырып, ол DC0–10V кернеуін, 4–20мА ток аналогтық сигналдарын және ±1% FS басқару дәлдігімен және IP65 шаң мен шашыраудан қорғайтын ауа қысымын қадамсыз, жоғары дәлдікпен қашықтан реттеуге қол жеткізу үшін CC-Link, PROFINET, EtherNet/IP қоса, қосымша өрістік автобус байланысын қабылдайды. Үш серия әртүрлі ағын диапазондарын қамтиды: микро төмен ағын үшін ITV1100, әмбебап орташа ағын үшін ITV2100 және 4400 л/мин ANR дейін, 0,005-тен 0,9 МПа реттелетін қысыммен ауыр жоғары ағын үшін ITV3100. Ол Rc/NPT/G жіптерін және итерілетін фитингтерді, кірістірілген LED сандық дисплейін және DC24V төмен қуат көзінде өзін-өзі диагностикалау дабылын қолдайды. Үлкен саңылау цилиндрлерін іске қосу, пленка мен сымның тұрақты кернеуін басқару, жартылай өткізгіш және оптикалық дәлдік процестері, автоматты түрде тарату және жабу, дәнекерлеу және тойтару жабдықтары үшін көп сатылы қысымды ауыстыру, автоматтандырылған өндірістік желілерде цифрлық орталықтандырылған қысымды басқаруды жүзеге асыру үшін бірнеше қол реттегіштерін ауыстыру үшін кеңінен қолданылады.

SOLH XTO674 және INA14 кірістірілген тексеру клапандары вакуумдық және төмен қысымды сұйықтық құбырларында кері ағыннан қорғау үшін сығылған ауамен де, таза сумен де үйлесімді, өте төмен 0,01МПа крекинг қысымы бар бір құрылымдық платформаны ортақ пайдаланады. XTO674 -30 ℃ дейін жұмыс істейтін жезден жасалған криогендік нұсқасы; INA14 стандартты сериясы жезден немесе SUS304 баспайтын болаттан жасалған корпусты қамтамасыз етеді, стандартты NBR тығыздағыштарымен, сонымен қатар қосымша май мен жоғары температураға төзімді FKM және ауа райына төзімді CR тығыздағыштарымен жабдықталған. Ағын көрсеткілері бар ықшам кірістірілген бұрандалы дизайн қосымша кронштейндерсіз тікелей құбырларға орнатылуы мүмкін, бұл вакуумдық генераторлар мен сорғыштар арасында орнатылған кезде вакуум жоғалуы мен кері ауа ағынын тиімді болдырмайды. Екі серияда криогендік жабдықта, вакуумдық өндірістік желілерде, коррозияға төзімді жоғары температуралы сұйықтық тізбектерінде және бір жақты қысымды ұстап тұру және кері ағынды болдырмау үшін жалпы пневматикалық және су құбырларында кеңінен қолданылатын құбырларды модификациясыз тікелей өрісті ауыстыруға арналған бірдей жалпы өлшемдер мен жіп өлшемдері бар.

SOLH HLH ультра жұқа бүйірлік L рельсті сызықты сырғытпа цилиндрі орнату кеңістігін үнемдеу үшін жұқа төмен профильді корпусы бар біріктірілген бір жақты айналмалы шарикті бағыттаушы рельсті, жеңіл жүктеме дәлдігін анықтауға арналған қос әрекетті пневматикалық сырғыманы қабылдайды. Саңылаулардың өлшемдері 6, 10, 16-дан 20 мм-ге дейін, стандартты соққылары 5–60 мм, жұмыс қысымы 0,15~0,7 МПа және жұмыс температурасы -20℃ мен 70℃ аралығында. Цилиндр корпусында құбырлардың икемді орналасуына арналған 4-бағытты бекіту саңылаулары және 3 жақты ауа порттары бар. Сырғымалы каретка үстіңгі және алдыңғы беттердегі бекітпемен бекітілген саңылаулармен және орналасу түйреуіштерімен жабдықталған. Кірістірілген магниттік сақина стандартты түрде жеткізіледі, оның қос бүйірінде магнитті қосқыштарды орнатуға арналған ұяшықтары бар. Поршеньдік штанга мен каретка арасындағы қалқымалы қосылыс бүйірлік жүктемені болдырмайды және тамаша түзулік пен айналуға қарсы дәлдікті қамтамасыз етеді. Қос рельсті HLQ сериясымен салыстырғанда, HLH тар кеңістікке арналған жіңішке контурмен ерекшеленеді, 3C және жартылай өткізгішті шағын тексеру айлабұйымдарында, жеңілдетілген итергіш қысқыш қондырғыларда және ықшам автоматтандыру машиналарындағы позициялау механизмдерінде кеңінен қолданылады.

SOLH HLQ / HLQL қос білікті сырғымалы цилиндрлер айналмалы шарикті сызықтық бағыттағыштарды, соның ішінде бүйірінде орнатылған цилиндрі бар HLQ ықшам стандартты нұсқасын және ультра қатаң симметриялы HLQL моделін қабылдайды. Саңылаулардың өлшемдері 6-дан 25 мм-ге дейін, соққылары 10-150 мм. Қос параллель поршеньді штанганың дизайны күшті итеру мен бұралуға және айналуға қарсы тамаша өнімділікті қамтамасыз етеді. Поршеньді және сырғанау арбасының арасындағы кіріктірілген қалқымалы қосылыс эксцентрлік бүйірлік жүктемелерді ауыстырады. Негізде 3-бағытты бекіту саңылаулары бар, ал сырғымалы каретка көп бетті арматураны орнату саңылаулары мен орналасу түйреуіштерін қамтамасыз етеді; магнитті қосқыштар мен кірістірілген магнитке арналған бүйірлік ұялар стандартты түрде келеді. Бірнеше буфер опциялары қол жетімді: қос/бір реттелетін ауа буфері, гидравликалық амортизатор және біркелкі кері айналу және жоғары қайталанатын орналасу дәлдігі үшін сыртқы тоқтату блоктары. HLQ шектеулі кеңістігі бар орташа және шағын жүктемелерге сәйкес келеді, ал симметриялық HLQL ауыр жүктемелер мен ауыр эксцентрлік ауытқуларды өңдейді. 3C, жартылай өткізгішті құрастыру және сынау жабдықтарында автоматты беру, дәлдікпен қысу және сызықтық позициялау үшін кеңінен қолданылады.

SOLH HLS / HLSL қос білікті сырғымалы цилиндрлер HLQ шарикті бағыттаушы үлгілеріне қарағанда әлдеқайда жоғары қаттылықты, қайталанатын орналасу дәлдігін және эксцентрлік жүктемеге төзімділікті қамтамасыз ететін желілік контактілі роликті бағыттағыштарды қабылдайды. Екі нұсқасы бар: ауыр ығысусыз орташа және шағын жүктемелерге арналған бүйіріне орнатылған ықшам цилиндрі бар стандартты HLS; ауыр жүктемелерге, үлкен эксцентрлік айналдыру моментіне және өте дәлдікке қойылатын талаптарға арналған орталықтандырылған цилиндрі және қос параллель роликтері бар симметриялық HLSL. Саңылаулардың өлшемдері 6-25 мм және 10-150 мм соққыларды қамтиды. Қос поршеньді штангалар күшті тарту және бұралуға қарсы өнімділікті қамтамасыз етеді, ал кіріктірілген қалқымалы қосылыстар бүйірлік ауытқу кернеуін жояды. Негіз 3 бағытты орнату саңылауларын қолдайды, сырғанау арбасында көп бетті бекітпе жіптері мен орналасу түйреуіштері сақталады, магниттік сақина плюс сенсор слоттары стандартты болып келеді. Реттелетін ауа буферлері, гидравликалық амортизаторлар және сыртқы механикалық тоқтатқыштар қосымша керек-жарақтар болып табылады. Жұмыс температурасы -20℃ мен 70℃ аралығында. Жартылай өткізгішті, медициналық автоматика, станок айлабұйымдары және басқа да ауыр салмақты ультра дәлдіктегі тасымалдау және қысқыш позициялау станцияларында кеңінен қолданылады.
