RB RBQ сериясы реттелмейтін гидравликалық амортизатор

SOLH RB сериясы реттелмейтін гидравликалық амортизатор | SMC стандартты ауыстыру амортизаторы

Бренд: SOLH by Richge Technology | SMC RB эквивалентті бекітілген тесікті гидравликалық амортизатор

1. Өнімге шолу

  SOLH RB серияларыреттелмейтін гидравликалық амортизаторлар SMC стандартына сәйкес. Ол ішкі кеуекті дроссельдік құрылым арқылы соққы кинетикалық энергиясын жылу энергиясына түрлендіреді. Реттеу қажет емес, тікелей орнатуға дайын. Инсульттің соңындағы буферлеу, шуды азайту және ауа цилиндрлерінің, сызықтық сырғытпалардың және айналмалы механизмдердің соқтығысуына қарсы кеңінен қолданылады.

2. Негізгі мүмкіндіктер

     • Реттеу қажет емес: Кірістірілген көп сатылы дроссель, бір реттік орнатудан кейін төмен жылдамдықтағы жеңіл жүктемеден жоғары жылдамдықты ауыр жүктемеге дейін тұрақты өнімділік.

     • Ықшам дизайн: бұрандалы бекітпесі бар қысқа корпус. Айналмалы жетектерден бұрылу энергиясын жұтуға қабілетті ±5°-қа дейін монтаждау дұрыс еместігіне жол беріңіз.

     • Қатты корпус: Қосымша қатты шектеусіз механикалық тоқтату ретінде қызмет ете алады. Кіріктірілген кері серіппе.

     • Ұзақ қызмет ету мерзімі: Шаңнан қорғауға арналған майлы тығыздағышпен толығымен жабық конструкция. Соққы жылдамдығы диапазоны: 0,05 ~ 5 м/с.

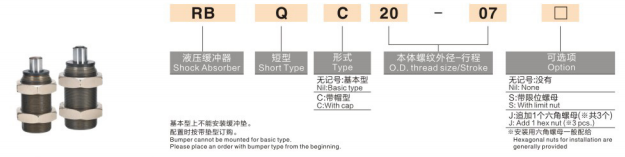

3. SOLH ішкі серияларының классификациясы

4. Танымал RB / RBC моделінің анықтамалық кестесі

Үлгі	Жіп	Инсульт (мм)	Жұтылу энергиясы (Дж)	Ұсынылатын қолданба
RB0604	M6×0,75	4	0.5～0.98	Микроцилиндр, миниатюралық слайд үстелі
RB0805	M8×1,0	5	1.96	Φ6～Φ12 ауа цилиндрі
RB1006	M10×1,0	6	3.92	Φ16～Φ20 ауа цилиндрі
RB1412	M14×1,5	12	19.6	Φ32～Φ40 ауа цилиндрі
RB2015	M20×1,5	15	58.8	Φ50～Φ63 ауа цилиндрі
RB2725	M27×1,5	25	147	Φ80～Φ125 ауа цилиндрі

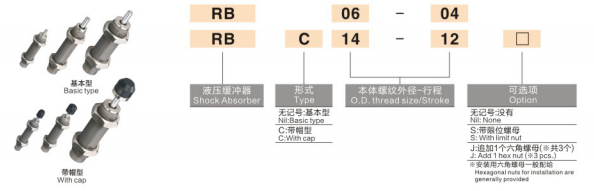

5. Модельді кодтау ережесі

  Мысалы: RB1412
    • RB = Стандартты сериялы гидравликалық амортизатор
    • 14 = Жіп өлшемі M14×1,5
    •12 = Буферлік инсульт 12 мм

6. Таңдау бойынша нұсқаулар

     • Жұту энергиясын есептеңіз: E = ½mv² + итеру × инсульт. Номиналды энергиясы ≥ есептелген мәнге тең модельді таңдаңыз.

     • Инсультті дұрыс сәйкестендіріңіз: Төменгі соққыны болдырмау үшін буферлік қозғалыс қозғалатын механизмнің жалпы жүрісінен қысқа болуы керек.

     • Соққы жылдамдығы: Стандартты жұмыс ауқымы 0,05～5 м/с. Өте жоғары жылдамдықты қолданбаларға арналған күшейтілген нұсқасын алу үшін бізге хабарласыңыз.

     • Қоршаған ортаны таңдау: Кесу сұйықтығы / ылғалды орта үшін RBL таңдаңыз; қатты шаң жағдайлары үшін қақпағы бар RBC таңдаңыз.

     • Сәйкессіздік шегі: Максималды рұқсат етілген эксцентрлік бұрыш ≤5°. Сәйкессіздік осы мәннен асып кетсе, қалқымалы буынды орнатыңыз.

7. Орнату және сақтық шаралары

     • Жіптерге аз мөлшерде анаэробты жіп бекіткішін жағыңыз. PTFE лентасын ҚОЛДАНБАҢЫЗ, ол дроссельдік тесікті бітеп тастауы мүмкін.

     • Екі алты қырлы құлыптау гайкасымен және қопсытуға қарсы бір гайкамен жабдықталған.

     • Көлденең, тік немесе кез келген бұрышта орнатуға болады; поршеньдік штанга соққы бағытына қарап тұруы керек.

     • Жұмыс температурасы: −10℃ ~ +80℃. Төмен температурада мұзданудан аулақ болыңыз.

8. SOLH ауыстыру артықшылығы

   SOLH RB сериясы SMC моделінің кодын, өлшемді және өнімділік параметрлерін, импорттық амортизаторларды тікелей ауыстыруды толығымен көшіреді, бәсекеге қабілетті бағамен және қысқа жеткізу уақытымен, жаппай жабдықтың құнын төмендетуге өте ыңғайлы.
     •RB0805 → AC0805 ауыстырыңыз
     •RB1412 → AC1412 ауыстырыңыз
