Пневматикалық компоненттер сериясы

Пневматикалық цилиндр штангасының ұшына арналған SOLH Y типті қос құлақ ілмектері, SMC/AirTAC бөліктерімен ауыстырылатын стандартты шанышқы қосқышы. Ішкі жіп M10×1,25-M27×2 сәйкес келетін 32-125 мм саңылаулар, түйреуіш тесігі φ10-27мм, ±5° бір жазықтықтың бұрылысы. Көміртекті болат қараланған/мырышталған немесе тот баспайтын болат. Итергіш және топсалы механизмдердегі жоғары жүк көтергіштігі бар бір құлаққа арналған жүк құлақшалары үшін өте қолайлы.

Пневматикалық цилиндр штангасының ұшына арналған SOLH F типті қалқымалы қосылыс, икемді шар басын компенсациялау қосқышы. Осьтік/радиалды сәйкессіздікті (осьтік ±1,5 мм, бұрыштық ±2°~±5°) сіңіреді, бүйірлік күшті болдырмайды және цилиндр тығыздағыштарын қорғайды. Жіптер M6×1,0-M20×1,5 сәйкес келетін 16-100 мм саңылаулар, анодталған алюминий немесе 304 тот баспайтын. AirTAC F сериясымен ауыстырылады, SMC JAF/JAHF. Прессті фитингке, құрастыру желілеріне және ұзын жүріспен тасымалдауға өте ыңғайлы.

SOLH U типті пневматикалық цилиндр таяқшасының ұшына арналған балық көзінің ұшы мойынтіректері, ±13°~±15° бұрылысы бар 360° әмбебап буынды қосылыс. 2 мм-ге дейінгі коаксиалды ауытқуды өтейді, бүйірлік күшті болдырмайды және цилиндр тығыздағыштарын қорғайды. Жіптер M6×1,0-M27×2 сәйкес келетін 16-125 мм саңылаулар, подшипник болат / өздігінен майланатын мыс / 304 тот баспайтын опциялар. AirTAC F-U және SMC PHS өзара ауыстырылады. Жоғары жылдамдықты, эксцентрикті және көп бұрышты жүк механизмдері үшін өте қолайлы.

SOLH C типті өздігінен құлыпталатын пневматикалық жылдам қосқыш, бір қолмен жұмыс істеуге арналған болат шарикті өздігінен құлыптау дизайны. NBR тығыздау, жұмыс қысымы 0-1,0МПа. Никель жалатылған болат / пластик опциялары. PP10~PP40, PF/PH/SP/SM сериялары Φ4×6~Φ8×12 PU түтігі және G1/4, G3/8, G1/2 жіптері үшін. Кросс брендті SMC және AirTAC-пен алмастыруға болады. Ауа компрессорлары, ауа құралдары және вакуумдық генератордың пневматикалық желілері үшін кеңінен қолданылады.

SOLH KQ2H фитингті бір рет түрту арқылы түзу басу, SMC KQ2H үшін тікелей ауыстыру. POM корпусы, никель жалатылған жезден жасалған жіп, NBR тығыздағыш. 1,0МПа дейінгі сығылған ауа және -95кПа дейін вакуум үшін жұмыс істейді. Φ2-Φ16 PU/PA түтіктерін, метрикалық M және R конустық жіптерді, диаметрі бірдей және кішірейтетін конфигурацияларды жабады. Вакуум генераторлары, микроцилиндрлер және шектелген автоматика пневматикалық құбырлар үшін өте қолайлы.

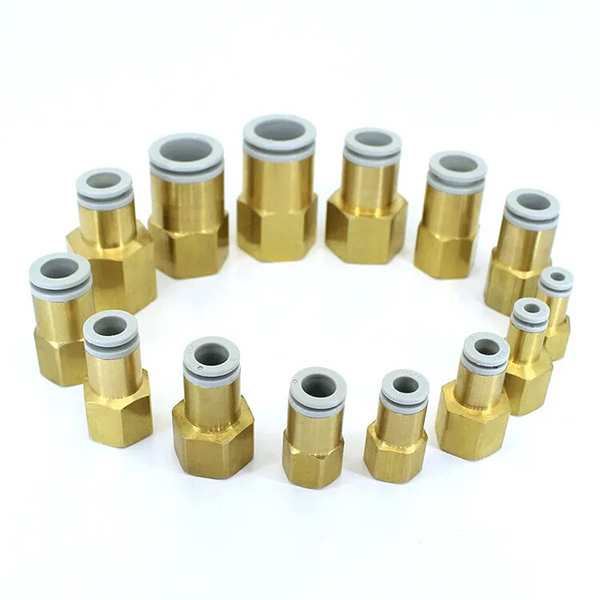

SOLH KQ2F фитингті бір рет түрту, SMC KQ2F үшін тікелей ауыстыру. Никель жалатылған жезден жасалған корпус, NBR тығыздағыш, 1,0 МПа сығылған ауаға дейінгі вакуумға (-0,1 МПа) жұмыс істейді. PU/PA/FEP/PFA түтігінің бір ұшы, бір ұшы аналық M5/Rc1/8~Rc1/2. Соленоидты клапандарда, цилиндрлерде және вакуумды автоматтандыру схемаларында кеңінен қолданылатын тығыз кеңістіктегі құбырларға арналған ықшам айналмалы дизайн.

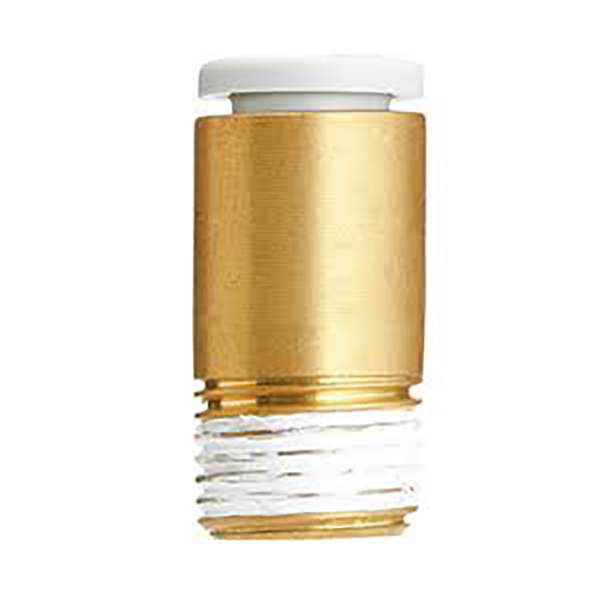

SOLH KQ2S фитингті бір рет басу, тікелей SMC KQ2S ауыстыру. Никель жалатылған жезден жасалған корпус, NBR тығыздағыш, 1,0 МПа сығылған ауаға дейінгі вакуумға (-0,1 МПа) жұмыс істейді. PU/PA түтігінің бір ұшы, ішкі алты қырлы розеткасы бар ер жіптің ұшы тар кеңістікте алтыбұрышты кілтті тартуға мүмкіндік береді. Ықшам клапан аралдары, жоғары тығыздықтағы пневматикалық сымдар және вакуумды адсорбциялық жүйелер үшін тамаша.

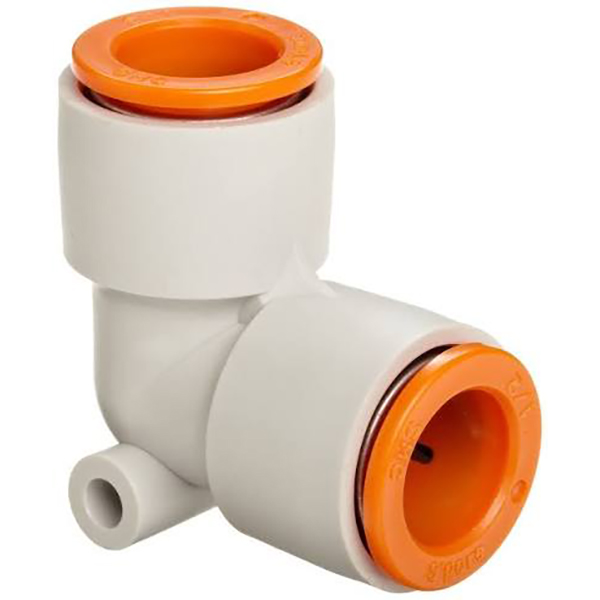

SOLH KQ2L фитингті 90° шынтақпен бір рет түрту, SMC KQ2L үшін тікелей ауыстыру. POM корпусы, NBR тығыздағыш, 0~1,0МПа сығылған ауа мен 95кПа дейін вакуумды қолдайды. Бірнеше стильдер: ер жіп, бірдей диаметрлі шынтақ, өзек шынтағы және PU/PA түтігі үшін кішірейткіш шынтақ. Вакуум генераторларында, электромагниттік клапандарда және автоматика машиналарында кеңістікті үнемдейтін 90° құбырлар үшін өте қолайлы.

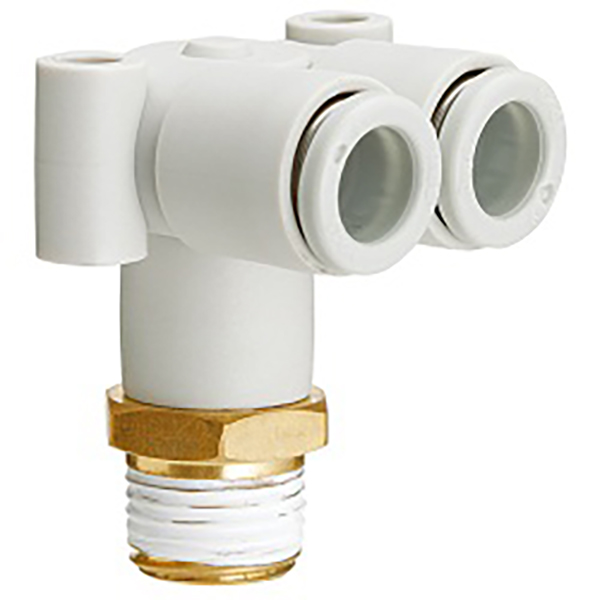

SOLH KQ2LU L типті 1-ден 2-ге дейінгі қос шынтақты итергіш фитинг, SMC KQ2LU-мен алмастырылады. 90° бір кіріс екі шығысы теңдестірілген ауа ағыны үшін дизайн. POM корпусы, никель жалатылған жез жіп және NBR тығыздағыш, 0~1,0МПа сығылған ауа мен -95кПа вакуум үшін жұмыс істейді. PU/PA түтіктеріне арналған бірнеше жіп және тең диаметрлі опциялар, роботты соңғы эффекторда және вакуумды сорғыш шыныаяқты тармақтауда кеңінен қолданылады.
