Бренд: SOLH by Richge Technology | KQ2T Tee & Cross One Touch Pneumatic Fittings
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T сериясы SOLH толық KQ2 пневматикалық бір рет басатын фитингтер тобына жатады, ол 3 және 4 жақты ауа құбырларын тармақтауға арналған құралсыз жылдам қосу және ойнату дизайнымен ерекшеленеді. Бұл өнім желісі әртүрлі пневматикалық контурды бұру және құбырды қосу талаптарын қанағаттандыру үшін тең диаметрлі, редукциялық, ер жіпті (империялық/метрикалық) нұсқаларды қоса алғанда, T-типті тісті және көлденең типті төрт жақты фитингтерді қамтиды.
Ішкі үлгі классификациясы:

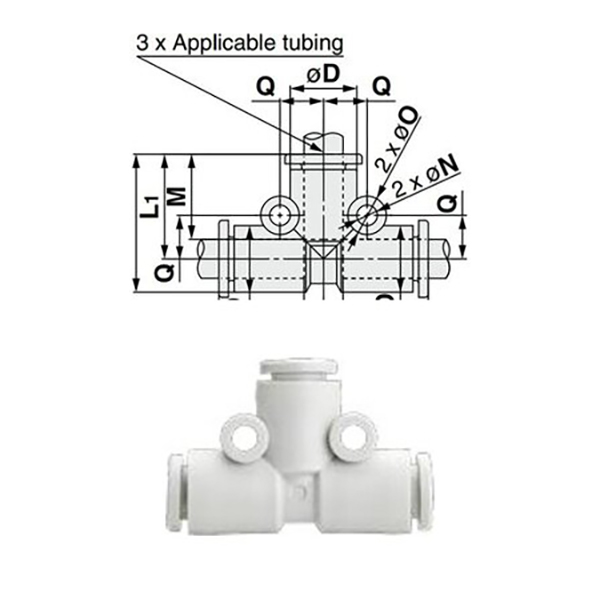

KQ2T: T-тәрізді 3 портты тісті фитинг (тең диаметрлі / кішірейтетін / сыртқы жіп түрі)
KQ2TW: Кросс 4 жақты фитинг (барлық порттар үшін бірдей диаметр)
KQ2TX: Кросс 4 жақты фитинг (1-ші кішірейтетін спецификация)
KQ2TY: Кросс 4 жақты фитинг (2-ші кішірейтетін спецификация)
Негізгі материал және өнімділік: Жоғары берік PBT пластик корпусы, тот баспайтын болаттан жасалған бекіткіш тырнақтар, NBR нитрилді резеңке тығыздағыш сақиналары. PU және PA нейлон пневматикалық түтіктерімен толық үйлесімді, вакуумдық теріс қысымға және қысылған ауа оң қысымды пневматикалық тізбектерге жарамды, автоматтандырылған жабдықта және роботты ауа тарату жүйелерінде кеңінен қолданылады.

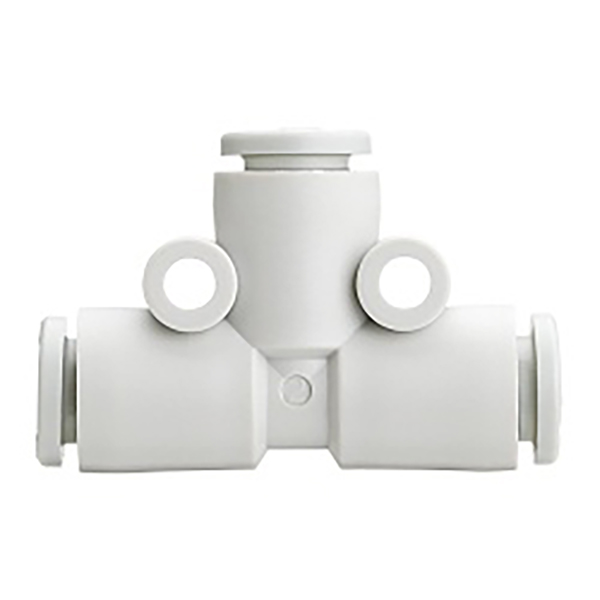

2.1 Диаметрі бірдей (KQ2T□□-00, жіпсіз 3 жолды бірдей өлшем)
Үш порт бірдей спецификациялы пневматикалық құбырлардың ауаны бірдей бұру үшін арналған бірдей түтік диаметрін, жіпсіз дизайнын қабылдайды.
|
Үлгі |
Түтіктің сыртқы диаметрі ΦD (мм) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

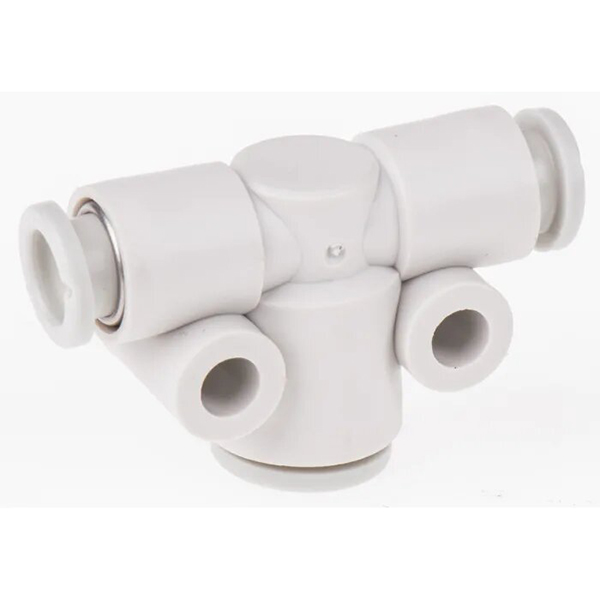

2.2 Тізбекті азайту (KQ2T①-②, екі өлшемді құбырды түрлендіру)
Екі бүйірлік порт ① диаметрді қабылдайды, ортаңғы жоғарғы порт ② диаметрді қабылдайды, құбырды түрлендіру және әртүрлі калибрлі пневматикалық түтіктердің ағынын бөлу үшін қолданылады.
|
Үлгі |
Бүйірлік порт ΦD ① (мм) |
Ортаңғы порт ΦD ② (мм) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

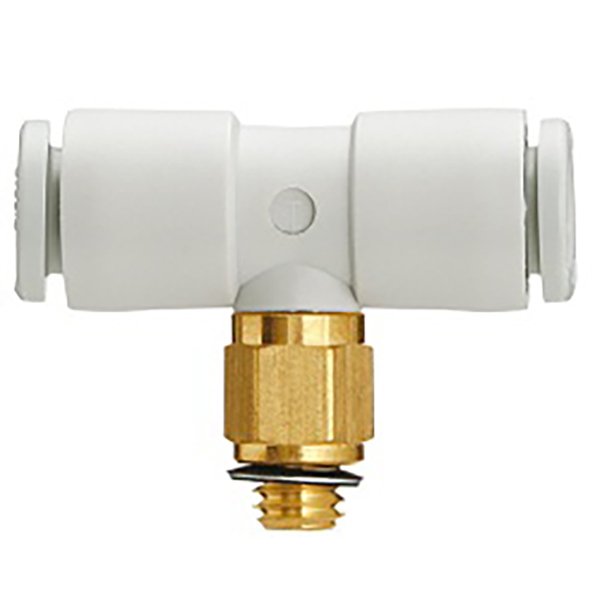

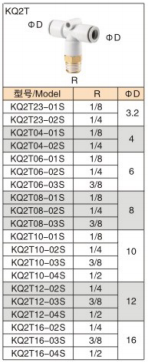

2.3 Imperial R конустық еркек жіпті трос
Түтіктерді салуға арналған екі бүйірлік порттар, пневматикалық клапандармен, цилиндрлермен және басқа компоненттермен бұрандалы қосылымға арналған императорлық R конустық ер жіпі бар ортаңғы порт.
|
Үлгі |
R Thread Spec |
Түтіктің сыртқы диаметрі ΦD (мм) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

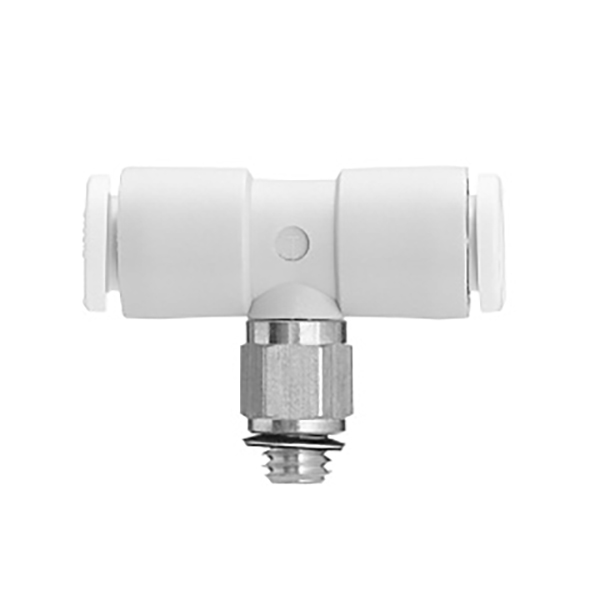

2.4 Метрикалық жұқа жіпті ер таяқша
Түтіктерді салуға арналған екі бүйірлік порттар, шағын пневматикалық құрамдас бөліктерге және дәл автоматтандыру жабдығы құбырларына жарамды метрикалық жұқа ер жіппен ортаңғы порт.
|
Үлгі |
Metric Thread Spec |
Түтіктің сыртқы диаметрі ΦD (мм) |
|
KQ2T02-M3G |
М3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
М3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
М3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

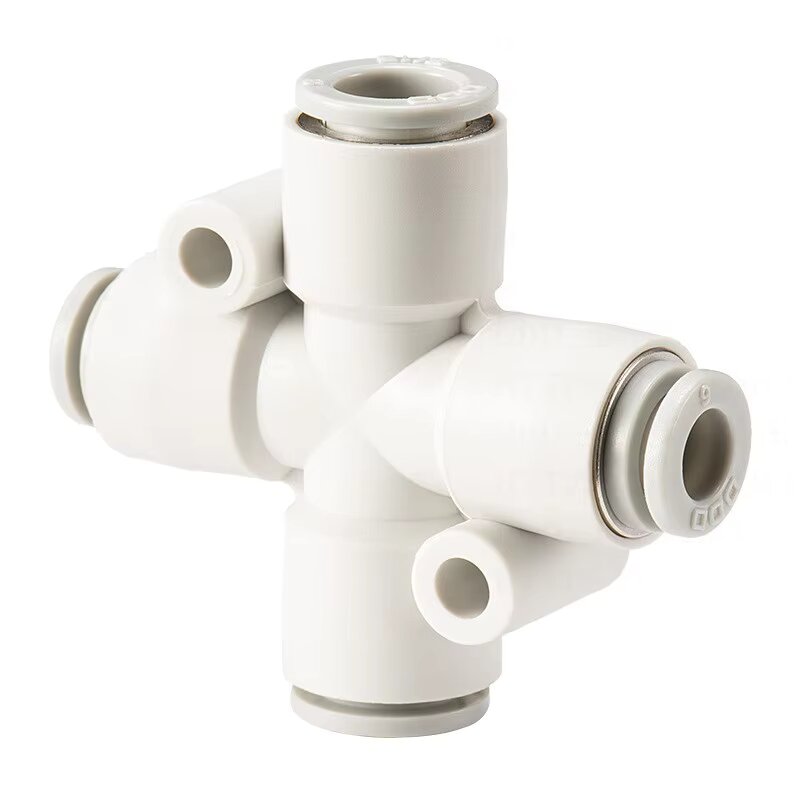

3.1 KQ2TW Тең диаметрлі көлденең фитинг (4 порт бірдей өлшем)
|
Үлгі |
Түтіктің сыртқы диаметрі ΦD (мм) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

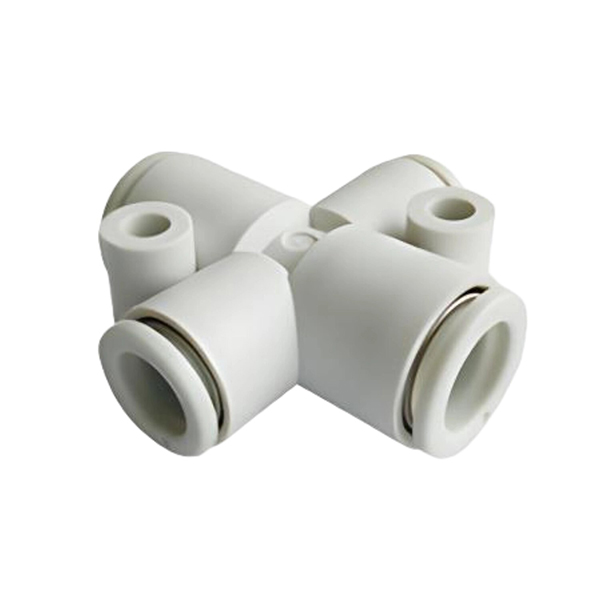

3.2 KQ2TX қысқартқыш айқас фитинг (1 түрі)
|
Үлгі |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |

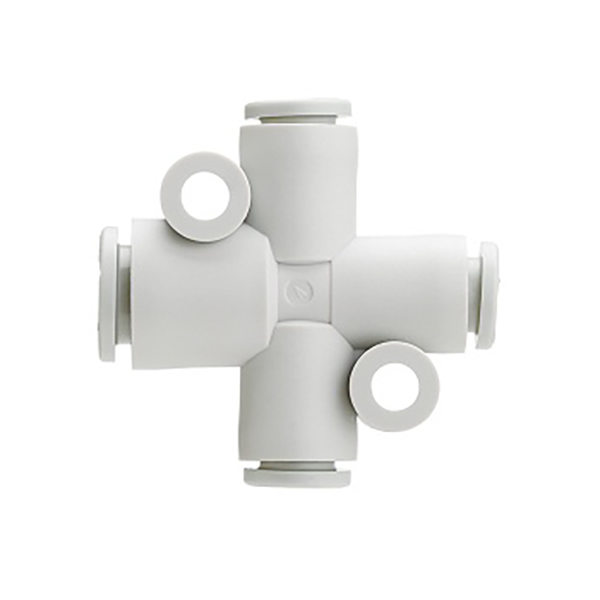

3.3 KQ2TY Кросс-фитингті азайту (2 түрі)
|
Үлгі |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Элемент |
Параметр |
|
Үйлесімді түтік |
PU түтік, PA нейлон пневматикалық түтік |
|
Жұмыс қысымының диапазоны |
-100кПа (вакуум) ~ 1,0МПа (оң қысым) |
|
Жұмыс температурасы |
0℃ ~ 60℃ |
|
Қосылу әдісі |
Бір рет түрту арқылы кіру; Түтікшені ажырату үшін босату сақинасын басыңыз |
|
Негізгі материал |
PBT корпусы, тот баспайтын болаттан жасалған тырнақ, NBR резеңке тығыздағыш |
• Автоматтандырылған өндірістік жабдық үшін ауа көзін тармақтау және құбырды бұру
• Роботтық қолдар мен вакуумды сорғыш жүйелеріне арналған пневматикалық тізбекті бөлу
• Цилиндрлік пневматикалық басқару контурлары үшін көп жақты ауаны бөлу
• Дәлдік пневматикалық жүйелер үшін ықшам құбырды қосу және диаметрді түрлендіру
• Диаметрі тең: Түтік диаметрлері толығымен сәйкес келетін 3 жақты құбырлар үшін KQ2Txx-00 таңдаңыз
• Тісті азайту: Бүйірлік диаметрі бірдей және ортаңғы диаметрі әртүрлі құбырлар үшін KQ2T①-② таңдаңыз
• Жіпті футболка: Клапандармен және цилиндрлермен бұрандалы қосылым үшін KQ2Txx-01S (империялық) / M сериясын (метрикалық) таңдаңыз.
• 4-Way Cross Distribution: Төрт жақты құбырды тармақтауды қажет ететін сценарийлер үшін KQ2TW/TX/TY сериясын таңдаңыз.
