KQ2V сериялы пневматикалық фитингтер

SOLH KQ2V сериялы пневматикалық итергіш L тармақ фитингтері | SMC KQ2V баламасы

Бренд: SOLH by Richge Technology | KQ2V бір рет түрту пневматикалық L қосқыштар тобы

1. Өнімге шолу

     SOLH KQ2V сериясы бірнеше тармақ нұсқалары бар ер-жіпті L-типті пневматикалық фитингтер. Пневматикалық тізбектерде ауа көзін таратуға және құбыр бағытын өзгертуге арналған. SMC KQ2V сериясымен толығымен ауыстырылады. Ақ инженерлік пластиктен жасалған корпуспен және никельмен қапталған жезден жасалған. Желімсіз жылдам құрастыру. PU және PA пневматикалық түтіктерімен үйлесімді. Автоматтандыру машиналарында, вакуумды таңдау және орналастыру және цилиндр құбырлары жүйелерінде кеңінен қолданылады.

  Әртүрлі орналасу талаптары үшін бес ішкі үлгі:

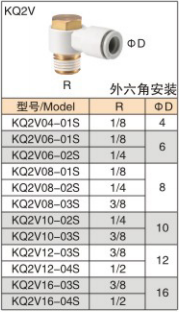

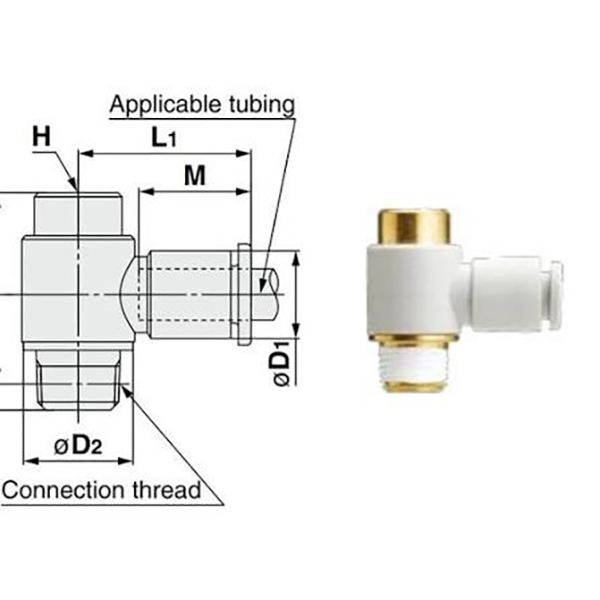

     KQ2V: Стандартты L типті жалғыз розетка, сыртқы алты бұрышты орнату, 1-і 1-шығы

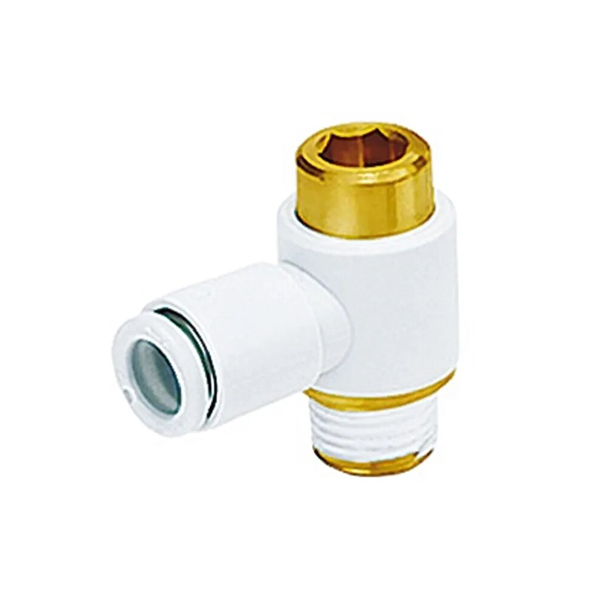

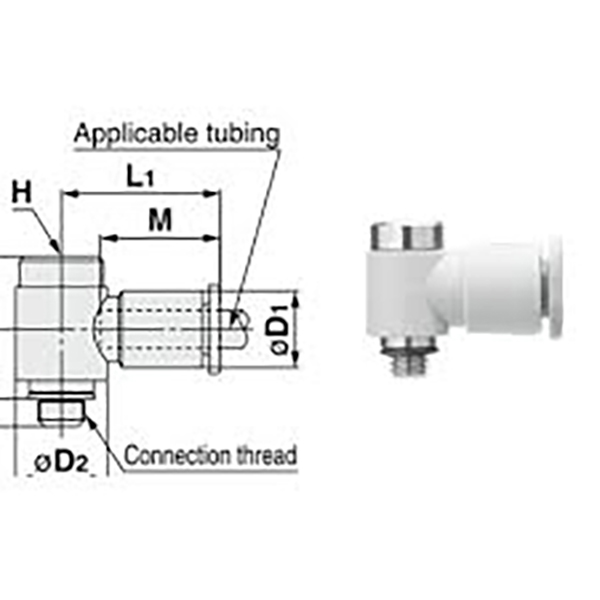

     KQ2VS: Стандартты L типті жалғыз розетка, ішкі алты қырлы розеткаға орнату, 1-і 1-шығы

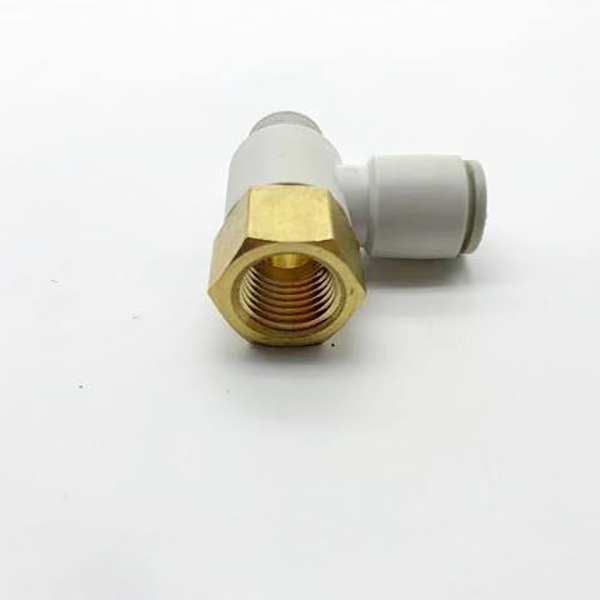

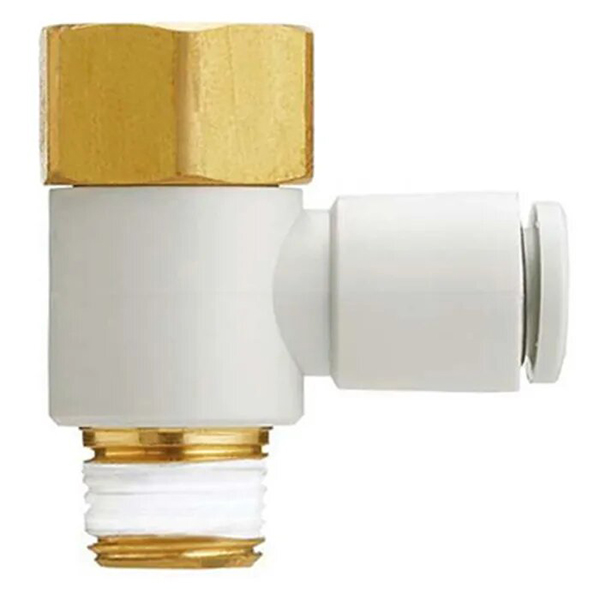

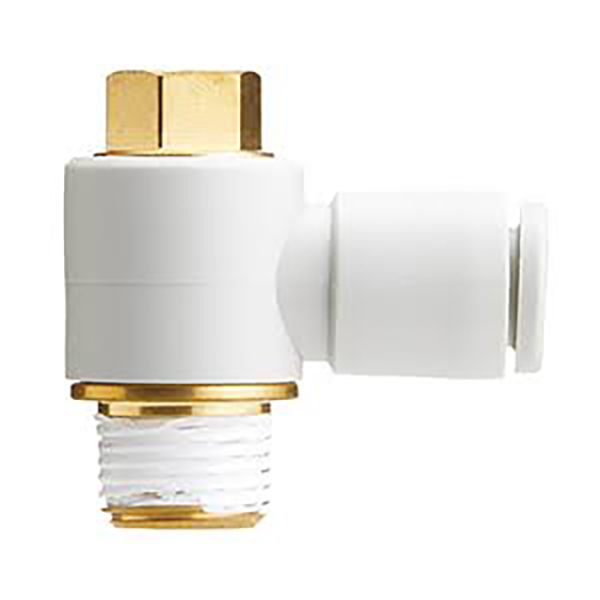

     KQ2VF: Каскадты L фитинг, ер R жіп + әйел Rc жіп, сериялық қосылым бар, 1-і 1-шығы

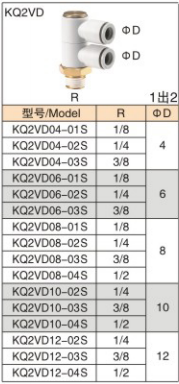

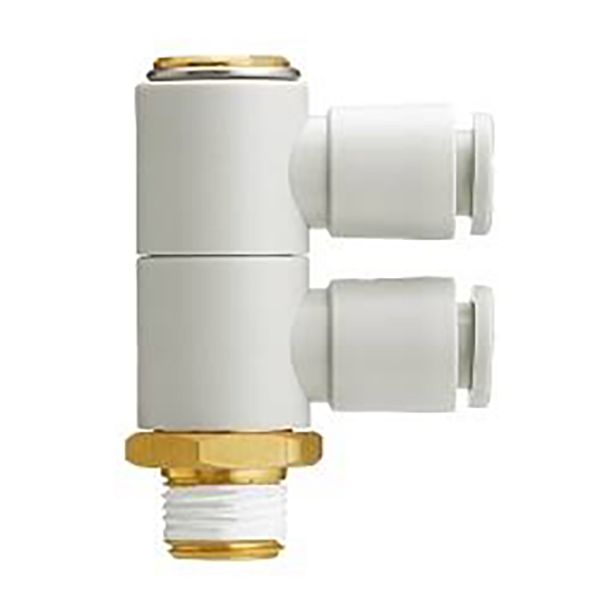

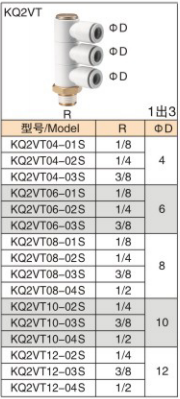

    KQ2VD: 1-ден 2-ге дейінгі тік тармақ фитинг, бір ер жіп кірісі, екі бірдей диаметрлі түтік шығысы

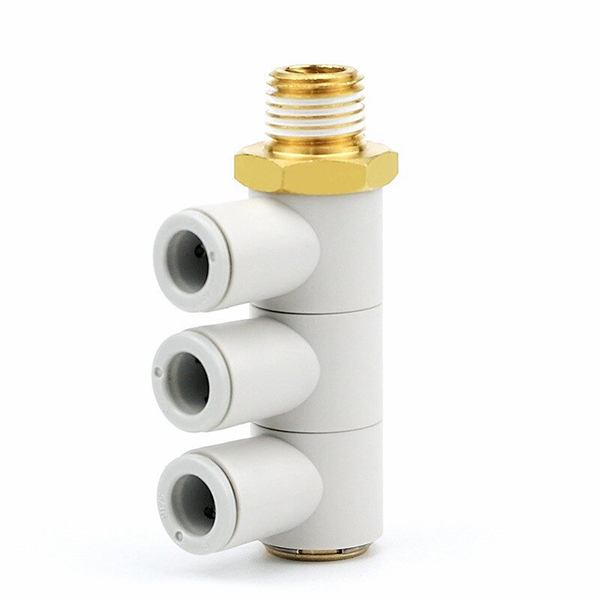

     KQ2VT: 1-ден 3-ке дейінгі тік тармақ фитинг, бір ер жіп кірісі, үш бірдей диаметрлі түтік шығысы

2. Үлгі кодының түсіндірмесі

  Мысалы: KQ2VD04-01S

      KQ2V = Сериялық негізгі код

      D  T / S / F = Құрылым жұрнағы

     D: 1-ден 2-ге дейінгі тік тармақ

     T: 1-ден 3-ке дейінгі тік тармақ

     S: Ішкі алты қырлы L шынтақ

      F: каскадты L шынтақ

     Жұрнақ жоқ: Сыртқы алты қырлы стандартты L шынтақ

     04 = Түтіктің сыртқы диаметрі ΦD: 4мм

     01S = Ер жіп R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Спецификацияның жиынтық кестесі

4. Материалдық және пайдалану шарттары

5. Қосымша үлгі мүмкіндіктері

     • KQ2V (сыртқы алтыбұрыш L шынтақ): Кілтті бекітуге арналған сыртқы алты қырлы жіп ұшы бар стандартты L шынтақ. Ең көп қолданылатын негізгі түрі, макс Φ16 үлкен өлшемді түтіктерді қолдайды.

     • KQ2VS (ішкі алтыбұрыш L шынтақ): Жіп портындағы қарама-қарсы ішкі алтыбұрыш. Шектеулі тар орнату кеңістігіне арналған. M5 шағын жіп нұсқасы миниатюралық цилиндрлерге сәйкес келеді.

     • KQ2VF (каскадты L шынтақ): ер R жіппен және әйел Rc жіппен жабдықталған. Көп жолды тармақтау үшін бірнеше фитингтерді тізбектей қосуға болады, коллекторлы блоктарға қойылатын талаптарды азайтады.

     • KQ2VD (тік 1-ден 2-ге дейінгі тармақ): Бір бұрандалы ауа кірісі, тігінен екі бірдей түтік шығысына бөлінеді. Шағын 1-де-2-шығында ауаны бөлу, жалпы фитинг санын азайтады.

     • KQ2VT (тік 1-ден 3-ке дейінгі тармақ): Бір бұрандалы ауа кірісі, тігінен үш бірдей түтік шығысына бөлінеді. Автоматтандыруда көп сорғышты ауаны бөлу үшін әдетте қолданылатын шағын ауа коллекторы.

6. Орнату нұсқаулары

     •  Түтіктің ұшын перпендикуляр және тегіс кесіңіз. Құлыптауды растау үшін «сырт» дыбысын естігенше құбырды фитингке тікелей салыңыз.

     •  Түтікшені алу: фитингтегі ақ босату жағасын басып, құбырды бір уақытта сыртқа қарай тартыңыз.

     •  PTFE таспасын жіптерге ораңыз. Тек алты қырлы қимада қатайтыңыз; сынуды болдырмау үшін ешқашан пластик корпусқа момент қолданбаңыз.

     •  Сериялық қосылымдағы KQ2VF сериялары үшін ауаның ағып кетуін болдырмау үшін жіптің дұрыс тығыздалуын қамтамасыз етіңіз.

7. Қолдану сценарийлері

     • Автоматтандыру машиналары

     • Роботты вакуумды сорғыш жүйелері

     • Пневматикалық цилиндрлер үшін ауа көзін бөлу

     • Өндірістік желілердегі пневматикалық тізбектер

     • Буып-түю машиналары және сынақ қондырғысының ауа тізбегі
