KQ2D сериялы тармақты итергіш фитингтер

SOLH KQ2D сериясы Y типті тармақты фитингтер | SMC KQ2D эквивалентті пневматикалық 1-ден 2-ге дейінгі бөлгіштер

Бренд: SOLH by Richge Technology | KQ2D Y-типті бір рет түрту пневматикалық тісті фитингтер

1. Өнімге шолу

     KQ2D сериясы SOLH толық KQ2 пневматикалық бір рет түртуге арналған фитингтер тобына жататын Y типті тармақты итергіш фитинг. Құралсыз басу-қосу дизайнын қабылдай отырып, ол бір ауа көзін пневматикалық жүйелерді автоматтандыру үшін екі параллель ауа тізбегіне тиімді түрде бөледі.

     Құрылымдық классификация: Y-тәрізді екіқабатты 1-і 2-шығатын құрылым, үш түрі бар: бірдей диаметрлі түтік Y тісті, императорлық конустық R жіпті Y тізбегін және метрикалық жұқа M жіпті Y тісті.

     Материал және үйлесімділік: Жоғары берік PBT корпусы, тот баспайтын болаттан жасалған бекіткіш тырнақтар, NBR нитрилді резеңке тығыздағыш сақиналар. ПУ полиуретанды түтіктерімен және PA нейлон түтіктерімен үйлесімді, сығылған ауаның оң қысымы және вакуумдық теріс қысымды құбырлар үшін екі мақсатты.

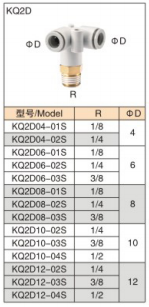

2. Үлгінің толық классификациясы және спецификациялар тізімі

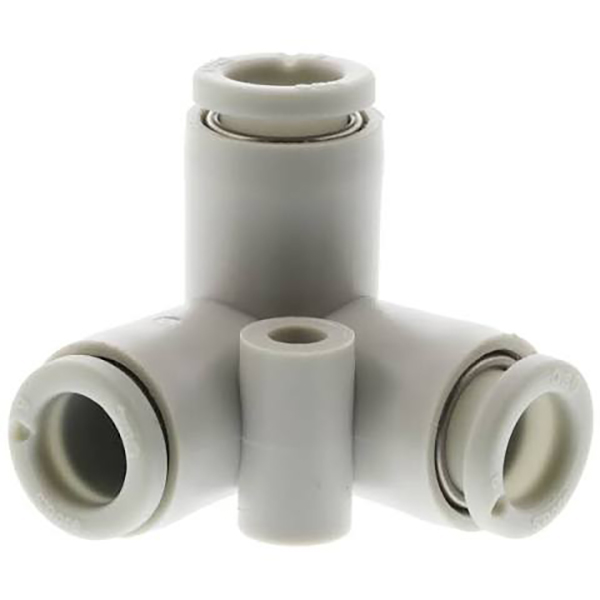

2.1 Диаметрі бірдей Y Tee (KQ2Dxx-00, жіпсіз 3 жолды бірдей өлшем)

Барлық үш порттар бірдей құбырлық жүйелерде 1-ден 2-ге тең ауаны бөлу үшін бірдей түтік диаметрін, жіпсіз дизайнды қабылдайды.

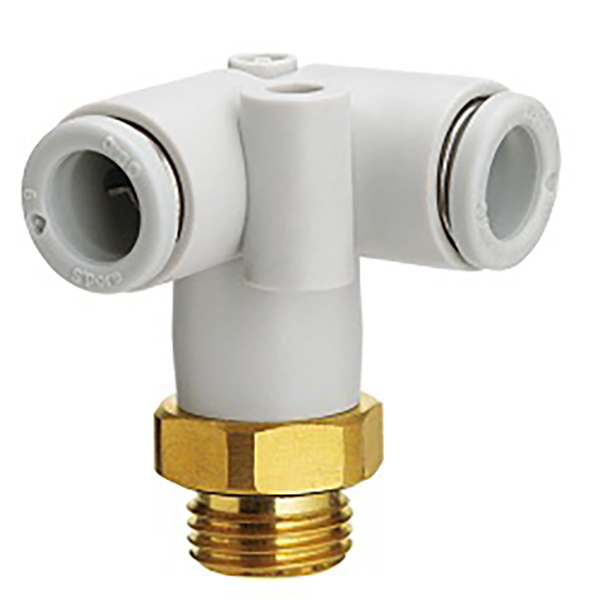

2.2 Imperial конустық ер жіп R Y Tee (төменгі жіп кірісі, қос түтік шығыстары)

Ауа көзінің кірісіне арналған төменгі императорлық R конустық ер жіп, құбырды қосуға арналған жоғарғы екі параллель итергіш порттар бұрандалы орнатуға және бекітілген ауа көзін тармақтауға жарамды.

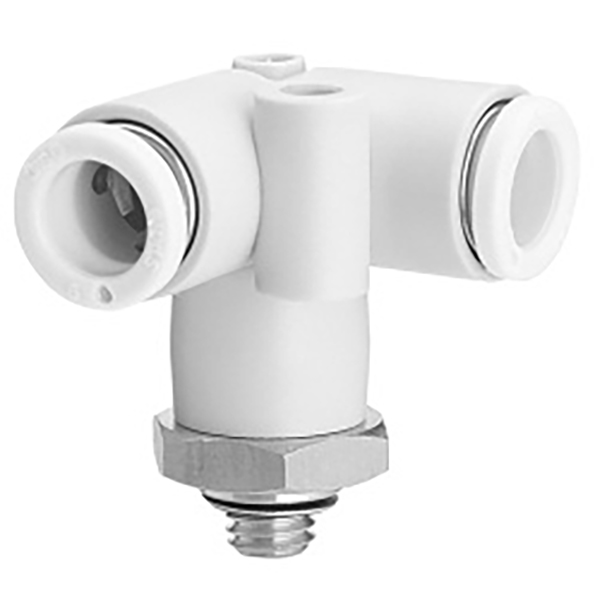

2.3 Метрикалық жұқа ер жіп M Y Tee (төменгі M жіп кірісі, қос түтік шығыстары)

Төменгі дәлдіктегі метрикалық жұқа ер жіп, миниатюралық пневматикалық модульдер мен шағын кеңістікті автоматтандыру жабдығы құбырларына арналған ықшам құрылым.

3. Техникалық шарттар

4. Қолдану сценарийлері

     • Автоматтандырылған өндірістік желілер мен арматура пневматикалық тізбектері үшін ауа көзін 1-ден 2-ге дейін бөлу

     • Роботтық соңғы эффекторлы вакуумдық жүйелерге арналған қос сорғыш синхронды ауа беру

     • Қос цилиндрлі синхронды жұмыс үшін параллель құбырды бөлу

     • Тар кеңістіктегі пневматикалық жабдыққа арналған ықшам және ұқыпты құбырлар

5. Таңдау нұсқаулығы: KQ2D Y-Tee және KQ2T T-Tee

     • KQ2D Y типті футболка: Екі параллель шығысы бар тегіс Y-тәрізді бифуркацияны қабылдайды. Ауа ағынының неғұрлым теңдестірілген таралуын қамтамасыз ететін ауа ағынының турбуленттілігі мен қысымның төмендеуін азайтады. Тар орнату кеңістіктері мен бір жақты параллель құбырларды бағыттау үшін оңтайландырылған, қос синхронды сорғыштар мен қос цилиндрлі жүйелер үшін өте қолайлы.

     • KQ2T T-типті футболка: Тік бүйір тармақтары бар классикалық ортогональды Т-тәрізді құрылым. Стандартты 90° тік бүйірлік құбырды бұру үшін әзірленген, машинаның тұрақты орналасуына және магистральдық құбырдың бүйірлік тармақталу сценарийлеріне өте ыңғайлы.

     • Таңдау кеңесі: таңдаңызKQ2D тар кеңістіктер мен бір жақты параллель дисперсті құбырлар үшін; таңдаңызKQ2T құбырдың тік бүйірлік шығысы және дәстүрлі тік бұрышты тармақтау схемасы үшін.
