Бренд: SOLH by Richge Technology | SMC AMC эквивалентті сорғыш тазартқыш, май тұманын кетіру + шуды азайту кіріктірілген

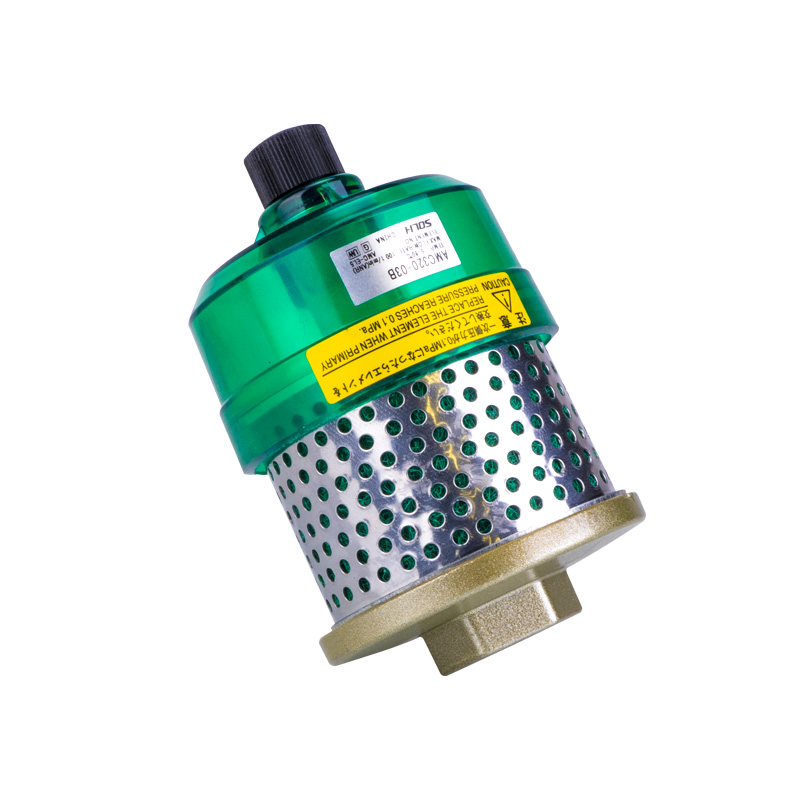

SOLH AMC сериялы сорғыш, сондай-ақ пайдаланылған майды кетіргіш немесе дыбысты өшіретін тазартқыш ретінде белгілі, бір құрылғыда май тұманын бөлу мен шуды басуды біріктіреді. Ол пневматикалық жүйелерден шығатын ауада тасымалданатын мұнай тұмандары мен ұсақ шаңды ұстайды, сонымен бірге пайдаланылған газдардың шуын айтарлықтай азайтады. Бұл шеберхананың екі жалпы мәселесін шешеді: мұнай тұманының шашырауы және шудың ластануы. Бұл электромагниттік клапандар мен ауа цилиндрлерінің шығатын портында орнатылған стандартты дыбыс өшіргіштерге жаңартылған балама.

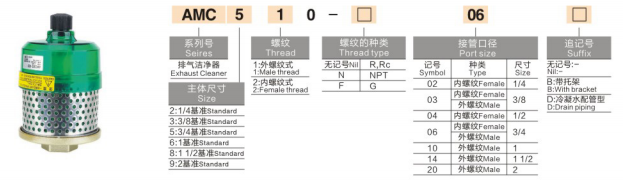

AMC + өлшем коды + жіп пішіні + ағын түрі - порт өлшемі + жұрнақ опциясы
|
Позиция |
Код |
Мағынасы және сипаттамасы |
|
1 |
AMC |
Серия: Шығарылатын тазартқыш |
|
2 |
2/3/5/6/8/9 |
Негізгі мәтін өлшемі: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Жіп пішіні: 1=Ер жіп; 2=Әйел жіп |
|
4 |
Бос / N / F |
Жіп түрі: бос=R/Rc конустық жіп; N=NPT; F=G параллель жіп |
|
5 |
02/03/04/06/10/14/20 |
Қосылым портының өлшемі: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (міндетті емес жұрнақ) |
B / D |
B=Орнату кронштейнімен; D=Конденсатты жинауға арналған ағызу құбырының түрі |
|
Дене өлшемінің коды |
Анықтама порты |
Максималды өңдеу ағыны L/мин |
Типтік үлгі мысалы |
|
2 |
1/4" |
≤300 |
AMC220-02 (әйел жіп 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Ер жіп 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Ер жіп 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Ер жіп 1") |
Ескертпе: Дене өлшемі эталондық сипаттама болып табылады; нақты қосылым ағынының өлшемі 5-ші кодпен анықталады, ол адаптерді пайдалану үшін бірдей немесе азайтылуы мүмкін.
1-мысал: AMC510-06: Дене сілтемесі 34", нақты ер жіп порты 3/4"
2-мысал: AMC320-02: Дене сілтемесі 38", нақты әйел жіп порты 1/4" (қысқартылған порт)
Суффикс опциялары:
Б Негізінен үлкен өлшемді AMC үшін машина жақтауларына бекітуге арналған бекіту кронштейнімен жабдықталған
D Орталықтандырылған майды алу үшін төменгі май/су шығару порты бар ағызу құбырларының нұсқасы, ауыр мұнай тұмандары үшін өте қолайлы
|
Элемент |
Параметр |
|
Қолданылатын сұйықтық |
Құрамында майлы тұман және ұсақ шаң бар сығылған ауа |
|
Максималды жұмыс қысымы |
1,0 МПа |
|
Қоршаған орта температурасы |
-5℃ ~ +60℃ (қатырусыз) |
|
Сүзу рейтингі |
0,3 мкм; Май тұманын кетіру тиімділігі: 99% ~ 99,9% |
|
Шуды азайту |
30 ~ 35 дБ(A), стандартты дыбыс өшіргіштерден жоғары |
|
Сүзгі элементі |
Композиттік шыны талшық + белсендірілген көмір, ауыстырылатын |
|
Тұрғын үй материалы |
Жалынға төзімді инженерлік пластик, май шашырауына қарсы |
Жұмыс принципі
Пневматикалық компоненттерден шығатын ауа АМС-қа түседі. Ірі мұнай тамшылары орталықтан тепкіш бағыттаушы құрылыммен бөлініп, ішкі корпус қабырғасына лақтырылады және май жинағышқа ағызылады.
Ауа ағыны ≥0,3 мкм ұсақ май тұмандары мен бөлшектерді ұстау үшін композиттік шыны талшық + белсендірілген көмір элементі арқылы өтеді.
Ауа бір қадамда майды кетіруді + шуды азайтуды аяқтай отырып, ағызу алдында біріктірілген дыбыссыздандыру құрылымынан өтеді.
Кірістірілген май тостағаншасы қайталама ластануды болдырмау үшін мерзімді төгу үшін бөлінген майды жинайды.
|
Салыстыру элементі |
SOLH AMC сорғыш |
AN сериялы стандартты дыбысты өшіргіш |
|
Негізгі функция |
Дыбыстандыру + май тұманын және шаңды сүзу, қосарлы функция |
Тек шуды азайтады, май бөлінбейді |
|
Май тұманын өңдеу |
Жоғары тиімді түсіру, цех майының ластануын болдырмайды |
Фильтрация жоқ; мұнай тұмандары тікелей цехқа шығады |
|
Техникалық қызмет көрсету |
Ауыстырылатын элемент + майды қолмен төгу, қайта пайдалануға болады |
Блокталғаннан кейін тікелей ауыстыру, май жинайтын құрылым жоқ |
|
Типтік қолданба |
Таза цех, майлы тұманға тыйым салынған орта |
Майды бақылауды қажет етпейтін негізгі шуды азайту |
|
Шығын деңгейі |
Шамамен Бірдей порт өлшемін 2~3 рет AN дыбыс өшіргіші |
Жаппай негізгі шуды бақылаудың төмен құны |
Жылдам таңдау қадамдары
Шығару ағынын растау: AMC номиналды ағынын ≥ электромагниттік клапанның/цилиндрдің максималды шығару ағынын таңдаңыз.
Жіп портының өлшемін пневматикалық компоненттің шығатын портына сәйкестендіріңіз
Қолданбаларды баптау: Жалпы шеберханаға арналған стандартты нұсқа; AMC520 немесе одан үлкенірек май тұманына төзімділігі жоқ тамақ пен электроникаға арналған таза бөлмелер үшін қолайлы
Техникалық қызмет көрсету және ауыстыру
Сүзгіні ауыстыру циклі: қалыпты жұмыс жағдайында 3~6 ай; қатты май тұманының жағдайын ай сайын тексеріңіз
Майдың кері ағып кетуін және элементтердің бітелуін болдырмас үшін астыңғы ағызу кранынан жинақталған майды жүйелі түрде төгіп тұрыңыз
Шығарылатын газдың кері қысымының айтарлықтай жоғарылауы немесе цилиндрдің баяу әрекеті бітелген элементті көрсетеді; дереу ауыстырыңыз
SOLH AMC сериялы сорғыш тазалағыш SMC AMC атау конвенциясына, интерфейс өлшемдеріне және өнімділік параметрлеріне сәйкес келеді. Сүзгі элементтері өзара ауыстырылады. Ол автоматтандыру машиналары мен экспорттық жабдық жобалары үшін сенімді шығындарды азайту шешімін ұсынады.
