KQ2Z сериясының филиалы әмбебап еркек шынтақ

SOLH KQ2Z көп портты коллекторлы итергіш арматура, SMC KQ2Z баламалы пневматикалық бөлгіш. Төрт қосалқы түрі: 1-де-2, жинақталатын KQ2ZF, 1-де-4 KQ2ZD және 1-де-6 KQ2ZT. Вакуумдық және оң қысымды тізбектерге арналған PU/PA түтіктерімен үйлесімді, никельмен қапталған жезден жасалған жіппен PBT корпусы. Richge Technology ауаны таратуды автоматтандыру үшін тұрақты қор мен сенімді өндірісті ұсынады.

Сұрау жіберу

Өнім Сипаттамасы

KQ2Z сериялы көп портты коллекторлы фитингтер | SMC KQ2Z эквивалентті пневматикалық бөлгіштер

Бренд: SOLH by Richge Technology | KQ2Z Көп розеткалы пневматикалық коллекторлы бір рет түртуге арналған фитингтер

1. Өнімге шолу

KQ2Z сериясы SOLH KQ2 пневматикалық бір рет басатын фитингтер тобына жатады. Бұл бір ауа кірісі және бірнеше бір мезгілде түтік шығыстары бар ер жіпті көп тармақты коллекторлы фитинг. Пневматикалық жүйелерде орталықтандырылған ауаны бөлу үшін пайдаланылатын құбырларды құралсыз енгізу және алу үшін итеру арқылы жалғау дизайны. Төрт қосалқы үлгі қол жетімді:

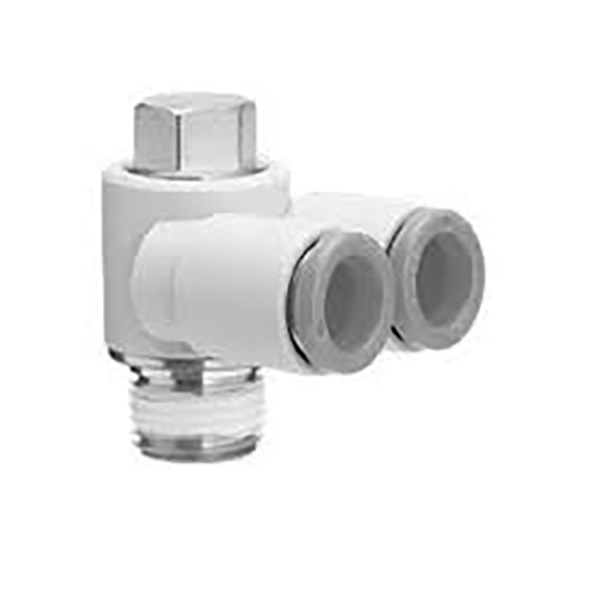

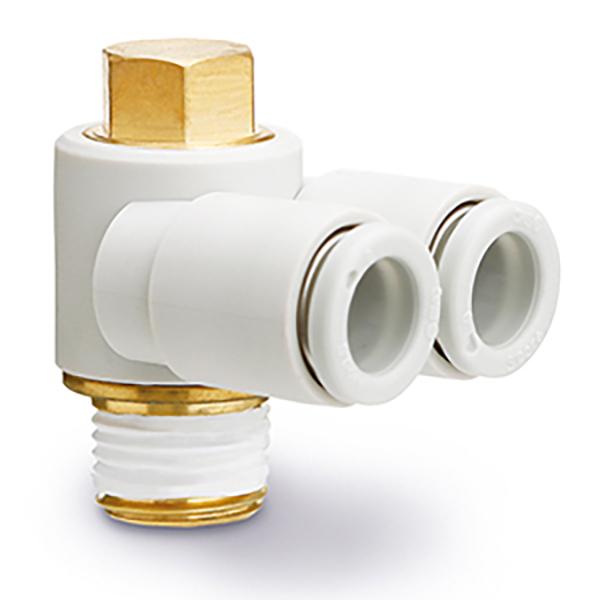

KQ2Z: 1-2-шығыс қос порт, сыртқы алтыбұрышты орнату

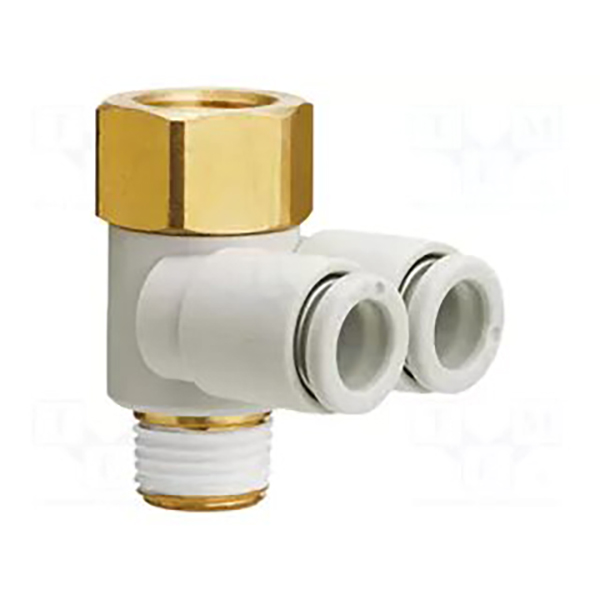

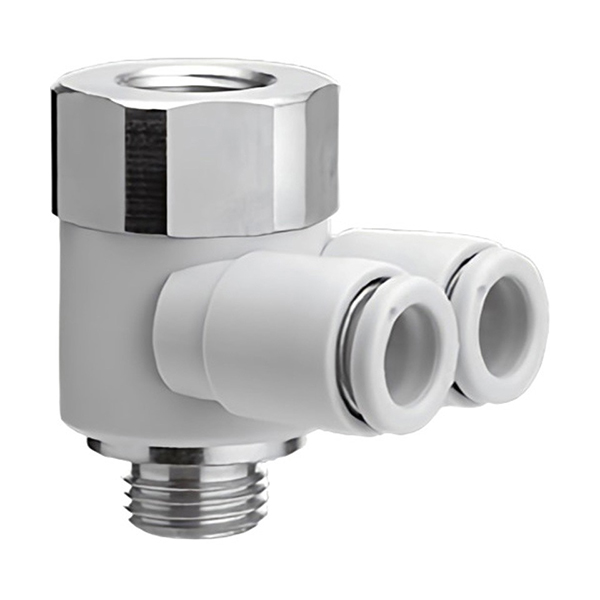

KQ2ZF: 1-і 2-шығында жиналмалы коллектор, каскадты қосымша коллекторлар үшін жоғарғы Rc әйел жіп

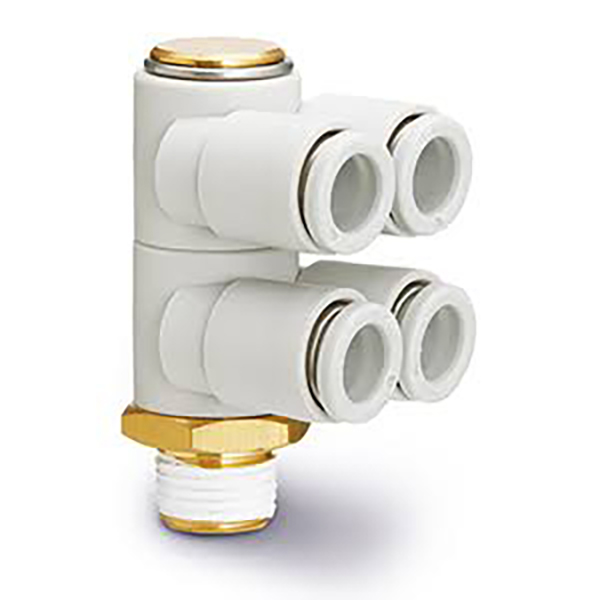

KQ2ZD: 1-і 4-шығыс төрт жақты тармақтық коллектор

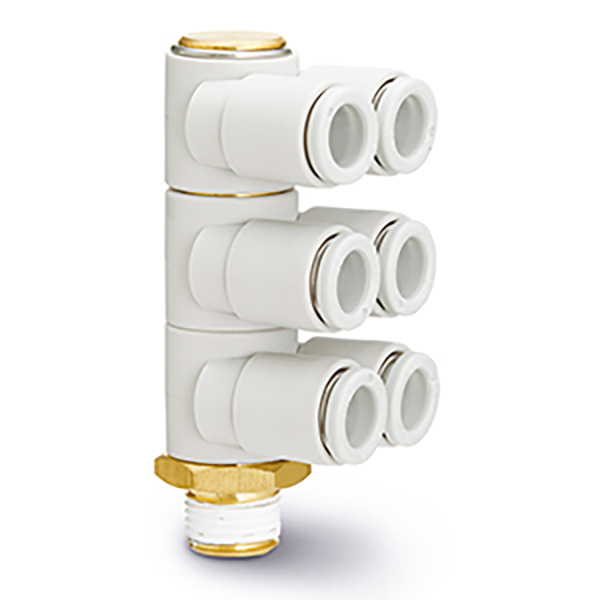

KQ2ZT: 1-і 6-шығы алты жолды тармақтық коллектор

Негізгі артықшылықтар: Орнату орнын үнемдеу үшін жинақы коллекторлық дизайн. Никель жалатылған жез жіппен PBT корпусы. PU / PA пневматикалық түтіктермен үйлесімді, оң қысым мен вакуумдық тізбектер үшін жұмыс істейді. Түпнұсқа SMC KQ2Z фитингтері үшін тікелей құйылатын ауыстыру.

2. Үлгі кодының түсіндірмесі

Формат: KQ2Z □□ - □□S

KQ2Z: Көп портты тармақты коллекторды фитингке арналған сериялық код
□□: Түтіктің сыртқы диаметрі ΦD (04=4мм,06=6мм,08=8мм,10=10мм,12=12мм)

Суффикс:

01S02S/03S/04S: Imperial R ер конустық жіп (1/8",1/4",3/8",1/2")
M5: Метрикалық ер жіп M5×0,8

KQ2ZF: жинақталатын нұсқасы, төменгі R ер жіп + жоғарғы Rc әйел жіп. Розетка санын кеңейту үшін бірнеше KQ2ZF ұшына жалғауға болады.

3. Үлгілердің толық тізімі

3.1 KQ2Z (1-і 2-шығы, Сыртқы алтыбұрышты тірек)

Үлгі	Ер жіп R	Түтік ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-і 2-шығатын жинақталатын түрі, R + Rc жіп)

Үлгі	R/RC жіп	Түтік ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

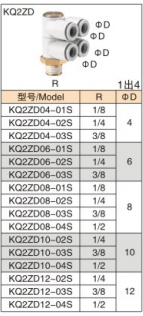

3,3 KQ2ZD (1-і 4-шығы)

Үлгі	Ер жіп R	Түтік ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

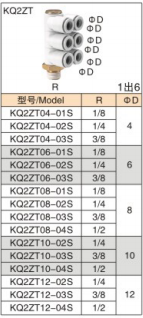

3,4 KQ2ZT (1-і 6-шығыс)

Үлгі	Ер жіп R	Түтік ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Материалдық және техникалық сипаттамалар

Элемент	Параметр
Дене материалы	PBT инженерлік пластик, жоғары беріктік пен соққыға төзімділік
Жіп компоненті	Никельмен қапталған жез, тоттануға және коррозияға төзімді
Тығыздағыш сақина	NBR нитрилді каучук
Үйлесімді түтік	PU түтік, PA нейлон пневматикалық түтік
Жұмыс қысымы	0~1,0МПа, вакуумдық теріс қысымға жарамды
Жұмыс температурасы	-20℃ ~ +60℃
Қосылу әдісі	итергіш фитинг; түтікшені салу / алу үшін босату сақинасын басыңыз

5. Қолдану сценарийлері

• Автоматтандыру машиналары, роботты сорғыш массивтері: бір ауа көзі көп жолды тарату, дәстүрлі коллекторлық блоктарды ауыстыру және орнату орнын үнемдеу

• Бірнеше цилиндрлер үшін синхрондалған ауа беру, шағын клапан аралдарының айналасындағы орталықтандырылған құбырлар

• KQ2ZF сұраныс бойынша розетка көлемін ұлғайту үшін сериялы жинақталуы мүмкін, икемді коллектор жинағы

• SMC KQ2Z сериялы коллекторлы фитингтер үшін импортты алмастыру, құйылатын ауыстыру

6. Орнату туралы ескертпелер

• Түтіктің ұшын тігінен тегіс етіп кесіңіз, сенімді тығыздау үшін құбырды фитинг түбіне толығымен салыңыз.

• Еркек жіптерге аз мөлшерде PTFE лентасын орап, пластикалық корпустың жарылуын болдырмау үшін қалыпты қатайту моментін қолданыңыз.

• Түтікшені алу: ақ босату сақинасын басып, түтікті бір уақытта сыртқа қарай тартыңыз.

• Каскадты KQ2ZF қолданбасы үшін жіптің тығыздалуына кепілдік беріңіз. Көп сатылы қабаттасудан кейін номиналды қысымды асырмаңыз.
