KQ2Y сериялы ерлерге арналған трості итергіш фитинг

SOLH KQ2Y сериясы ерлерге арналған трості итергіш фитинг | Пневматикалық қосқыш

Бренд: SOLH by Richge Technology | SMC KQ2Y эквивалентті ерлерге арналған футболка (қызмет көрсету футболкасы) бір рет түртуге арналған фитинг

1. Өнімге шолу

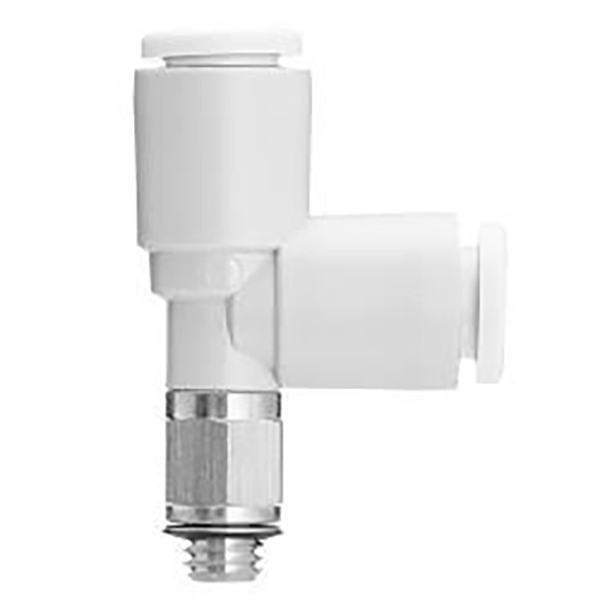

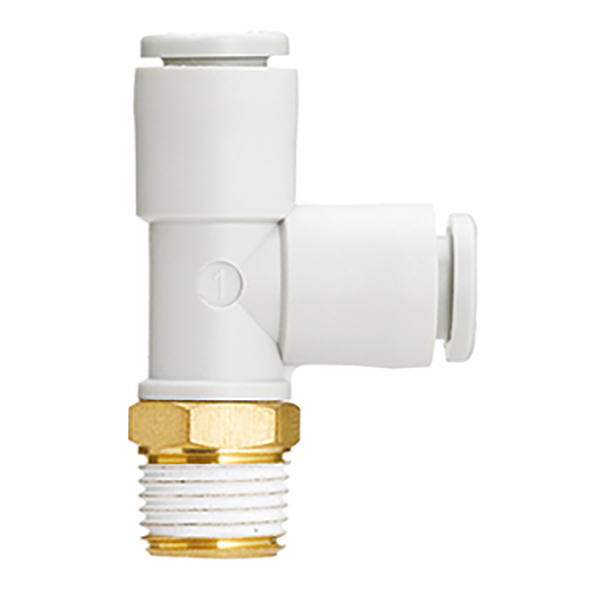

     KQ2Y - SOLH KQ2 бір рет түртуге арналған фитингтер сериясының Male Run Tee (әдетте Service Tee ретінде белгілі) болып табылады. Оның негізгі конфигурациясы1 ер жіп кірісі + 2 бірдей диаметрлі итергіш розетка. Ол екі ауа түтігін негізгі бұрандалы порттан тікелей тармақтайды және пневматикалық жүйелерде ең көп қолданылатын салалық фитингтердің бірі болып табылады.

2. Үлгіні атау ережелері

  Үлгіні бөлу мысалы:KQ2Y06-01AS
     KQ2: KQ2 сериясының екінші буындағы итергіш фитинг (ақ корпус)
     Y: Run Tee, ерлер жіпі T-түрі (1 бұрандалы кіріс, 2 итергіш розетка)
     06: итергіш розеткаларға арналған құбырдың сыртқы диаметрі: φ6мм
     01: Ер жіп сипаттамасы (R18; метрикалық M3/M5/M6)
     A: Қайталанатын құрастыру және бөлшектеуге арналған тығыздағыш; S: Алдын ала жағылған жіпті тығыздағыш, қайта пайдалануға жарамсыз; N: никельмен қапталған коррозияға төзімді

  Мысалы:KQ2Y04-M5A → M5 ер жіптің кірісі, қос φ4 мм итергіш розеткалары, тығыздағыш тығыздағыш.

3. Құрылым және негізгі мүмкіндіктер

  3.1 T-түрінің құрылымы (1 кіріс, 2 шығыс)

     • Кіріс: Ер жіп (Metric M / Imperial R), клапандарға, ауа цилиндрлеріне және магистральдық құбырларға қосылады

     • Сауда нүктелері: PU / нейлон түтіктеріне арналған диаметрі бірдей 2 итергіш порт, құралсыз қосылым

     • Жіптің соңындағы тіректер360° айналу. Түтіктердегі бұралу кернеуін жою үшін орнатудан кейін бағдарды еркін реттеуге болады.

  3.2 Негізгі артықшылықтар

     • Қызмет көрсетуге ыңғайлы дизайн: Негізгі құбырды кесудің қажеті жоқ. Тізбекті оңай қосу және техникалық қызмет көрсету үшін бұрандалы порттан тікелей тармақтау.

     • Шағын және жеңіл: PBT пластикалық корпус + никельмен қапталған жезден жасалған жіп, шағын ізі және салмағы аз.

     • Вакууммен үйлесімді: -100кПа вакуумнан 1,0МПа оң қысымға дейін жұмыс істейді, вакуумдық тізбектерге жарамды.

     • Жоғары тығыздау өнімділігі: NBR тығыздағыш сақинасы. А типті тығыздағыш қайта-қайта бөлшектеуге мүмкіндік береді; S типті алдын ала қапталған тығыздағыш ағып кетуді болдырмайды.

     • Түтіктерді оңай босату: Дөңгелек босату түймесі. Түтіктің сыртқы қабырғасына зақым келтірместен түтікшені алу үшін басыңыз.

4. Үлгі және техникалық сипаттамалар тізімі

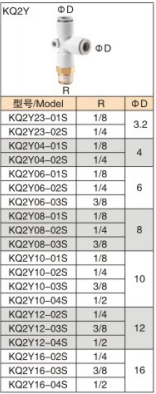

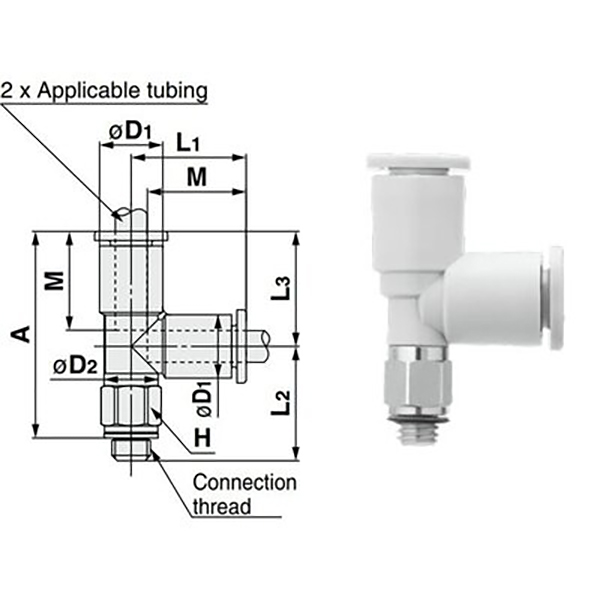

  4.1 Метрикалық жіп (M3/M5/M6)

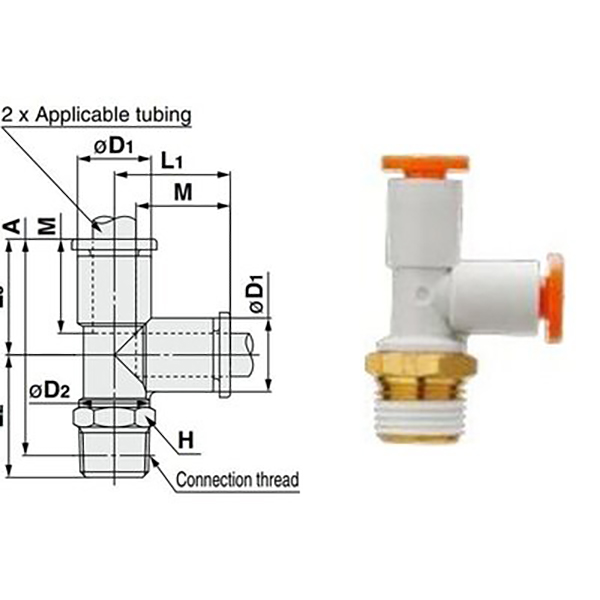

  4.2 Императорлық құбыр жіпі (R1/8 ~ R1/2, өнеркәсіп стандарты)

5. Жалпы техникалық сипаттамалар (KQ2 сериясының стандарты)

6. Таңдауды салыстыру: KQ2Y және KQ2D және KQ2T

7. Таңдау және орнату нұсқаулары

  Таңдау нұсқаулығы

     • Соленоидты клапаннан/цилиндрдегі ер жіп портынан → KQ2Y (мысалы, KQ2Y06-01AS)

     • Орташа түтікте 1-ден 2-ге дейін бөлінген, төмен шу талап → KQ2D

     • Стандартты тік бұрышты бөлу, шығынды қажет ететін жоба → KQ2T

  Орнату туралы ескертпелер

     • Түтіктерді тегіс кесіңіз. Ауа ағып кетпес үшін түтікшені сырт еткен дыбыс естілгенше толығымен салыңыз.

     • А типті (нығыздауыш) бірнеше рет бөлшектеуге болады; S типті (алдын ала қапталған тығыздағыш) бөлшектеуден кейін қайта тығыздау қажет.

     • Вакуумдық қолданбалар үшін тұрақты вакуум деңгейін сақтау үшін NBR тығыздағышпен A түрін таңдаңыз.

8. Типтік қолданбалар

     • Соленоидты клапанның шығыс тармақтары: KQ2Y06-01AS екі ауа цилиндрін беру үшін 5/2-бағытты электромагниттік клапанның R1/8 портында орнатылған.

     • Синхрондалған цилиндрді басқару: қос цилиндрді синхронды іске қосу үшін екі φ8 түтікке бөлу үшін негізгі R1/4 бұрандалы портындағы KQ2Y08-02AS.

     • Вакуум тізбегін жаңарту: вакуум генераторының негізгі жіп портынан вакуумды сорғыш шыныаяқтарға дейінгі тармақ, техникалық қызмет көрсетуге және өзгертуге оңай.
