KQ2W сериясы ұзартылған ер жіп итерілетін шынтақ

SOLH KQ2W сериясы 90° ұзартылған ер жіп итерілетін шынтақ, SMC KQ2W баламалы пневматикалық фитинг. Кеңейтілген дің дизайны цилиндрлер мен вакуумдық тізбектер үшін механикалық кедергілерді шешеді. PBT корпусы + никель жалатылған жез жіп, PU/PA түтігін қолдайды. Пневматикалық түтіктерді автоматтандыру жобалары үшін тұрақты қоры және сенімді өндірісі бар Richge технологиясы.

Сұрау жіберу

Өнім Сипаттамасы

SOLH KQ2W сериясы 90° ұзартылған ер жіп итерілетін шынтақ | SMC KQ2W эквивалентті пневматикалық фитинг

Бренд: SOLH by Richge Technology | KQ2W ұзартылған L типті бір түрту шынтақ

1. Өнімге шолу

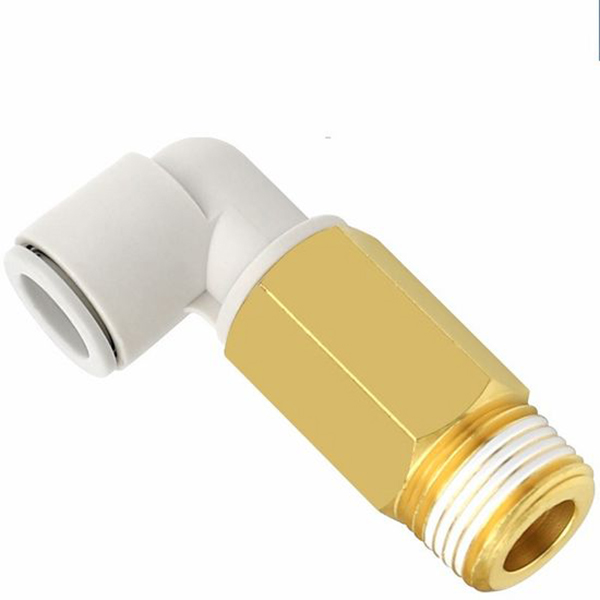

KQ2W сериясы - SOLH KQ2 пневматикалық фитингтер тобына кіретін L типті ұзартылған итергіш шынтақ. 90° тік бұрышты құрылыс. Бір ұшы ер жіп (империялық R конустық жіп / метрикалық M жіңішке жіп), екінші ұшы PU/PA пневматикалық түтікшені салуға арналған. Серияға сонымен қатар қысқармайтын кеңейтілген KQ2Wxx-99 нұсқасы кіреді, екі ұшы құбырды ұзарту және кедергілерді болдырмау үшін құбырды қосуға арналған.

Негізгі артықшылық: Кеңейтілген өзек дизайны орнату кеңістігіндегі шектеулерді және механикалық кедергілерді шешеді. Бір рет түрту құрылымы, құралсыз түтікті енгізу және алу. Пластикалық корпус + жезден жасалған бұрандалы бөлім, қартаюға қарсы, пневматикалық және вакуумдық схемалармен үйлесімді. Шетелдік жобалар үшін SMC KQ2W сериясының тікелей импортын алмастыратын құрал.

2. Үлгі кодының түсіндірмесі

Формат: KQ2W □□ - □□S

KQ2W: L типті ұзартылған шынтақ үшін сериялық код

□□: Түтіктің сыртқы диаметрі ΦD (02=2мм,23=3,2мм,04=4мм,06=6мм,08=8мм,10=10мм,12=12мм,16=16мм)

Суффикс:01S02S/03S/04S: Imperial R ер жіп (1/8",1/4",3/8",1/2")

M3GM5: Метрикалық ер жіп M3×0,5 / M5×0,8
-99: қысқартылмайтын ұзартылған нұсқасы, екі ұшы бірдей диаметрлі түтік жалғауы, жіп жоқ

3. Негізгі техникалық сипаттамалар және материал

Элемент	Параметр
Дене материалы	PBT инженерлік пластик, соққыға төзімділігі жоғары
Жіп бөлімі	Тот басудың алдын алу үшін никельмен қапталған жез
Тығыздағыш материал	NBR нитрилді каучук
Үйлесімді түтік	PU түтік, PA нейлон пневматикалық түтік
Жұмыс қысымы	0~1,0МПа, вакуумға жарамды
Жұмыс температурасы	-20℃ ~ +60℃
Қосылу әдісі	итеру; түтікті салу немесе ажырату үшін пресс-релиз сақинасы

4. Үлгілердің толық тізімі

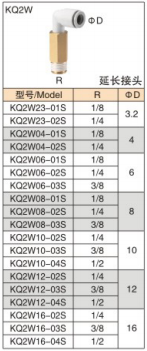

4.1 Imperial R жіп нұсқасы (жез еркек жіп)

Үлгі	Ер жіп R	Түтік ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

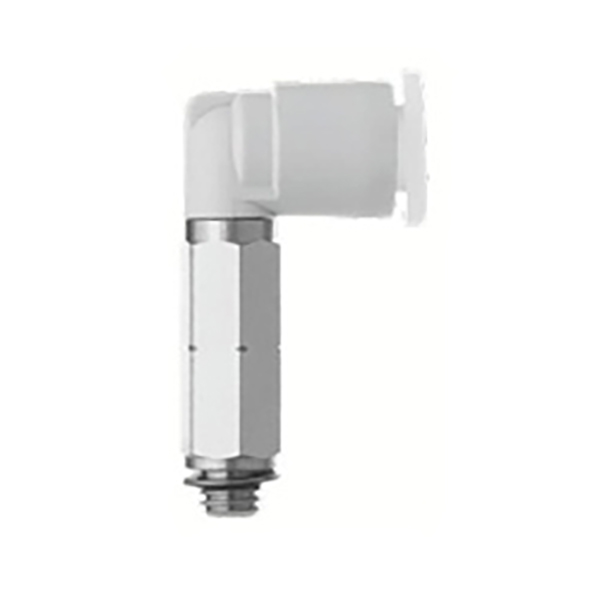

4.2 Metric M Thread нұсқасы

Үлгі	Ер жіп	Түтік ΦD
KQ2W02-M3G	М3×0,5	2
KQ2W02-M5	M5×0,8	2
KQ2W23-M3G	М3×0,5	3.2
KQ2W23-M5	M5×0,8	3.2
KQ2W04-M3G	М3×0,5	4
KQ2W04-M5	M5×0,8	4
KQ2W06-M5	M5×0,8	6

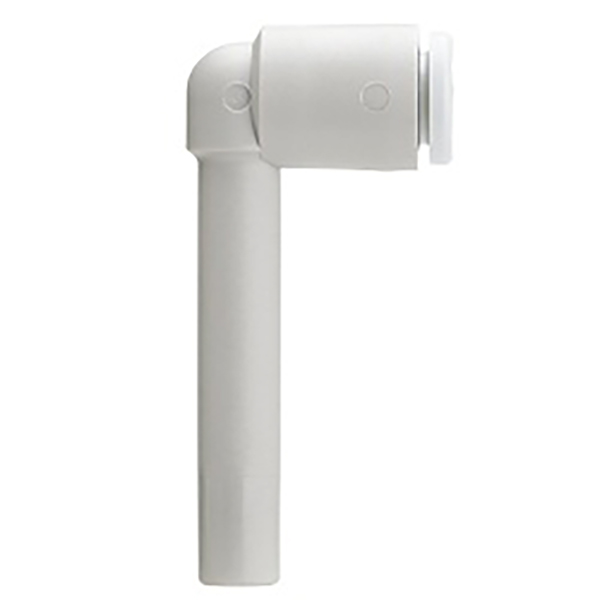

4.3 Редукцияланбайтын кеңейтілген нұсқа (түтіктен түтікке, жіпсіз)

Үлгі	Порт 1 ΦD	Порт 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Қолдану сценарийлері

• Цилиндрлерге, вакуум генераторларына және электромагниттік клапандарға механикалық кедергілерден аулақ болыңыз; құбыр бағытын ұзарту және қайта бағыттау

• Ықшам автоматтандыру желілеріндегі роботты вакуумды сорғыш шыныаяқ тізбектеріне арналған 90° ұзартылған құбыр маршруты

• Түпнұсқа SMC KQ2W үшін тікелей ауыстыру, шығындарды азайту үшін импортты алмастыру

6. Орнату туралы ескертпелер

• Түтіктерді тігінен және тегіс етіп кесіңіз, тығыздауды қамтамасыз ету үшін түбіне толығымен салыңыз.

• PTFE таспасын жіптерге орауға болады; фитинг корпусының жарылуын болдырмау үшін жіптерді шамадан тыс тартпаңыз.

• Түтікшені алу: ақ босату сақинасын басып, түтікті бір уақытта сыртқа қарай тартыңыз.
