JA / JB / JC / JS сериялы қалқымалы қосылыс

SOLH JA / JB / JC / JS сериялы қалқымалы қосылыс | SMC эквивалентті пневматикалық штанга ұшы қосқышы

Бренд: SOLH by Richge Technology | SMC стандартты қалқымалы қосылыс, тікелей ауыстыру

1. Өнімге шолу

  Қалқымалы қосылыс цилиндрдің поршеньдік штангасы мен жүктеме арасындағы икемді артикуляция ретінде әрекет етеді. Оның негізгі функциясы монтаждағы қателерді және параллельдік қателерді жұту болып табылады. Ол поршеньдік шыбықты бүйірден соғудан қорғайды, майысу, қалыптан тыс тозу және кептелу қаупін азайтады. Бұл автоматтандыру машиналары үшін стандартты қажетті қосалқы құрал.

2. Төрт серияның жіктелуі және айырмашылықтары

3. Жалпы техникалық шарттар

   Бұрылыс бұрышы: JA/JB/JS үшін ±5°; таңдалған JC үлгілері ±10° дейін

   Рұқсат етілген ауытқу: 0,5~1 мм (JA); 0,5 мм (JB / JC / JS)

     • Жұмыс температурасы: -5~+70℃ (стандартты); -10~+120℃ (тот баспайтын болат JS)

     • Жіп өлшемдері: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, цилиндр тесігіне сәйкес келеді

     • Жұмыс қысымы: пневматикалық үшін ≤1 МПа; Ауыр жүкті гидравликалық нұсқалар үшін ≤3,5 МПа

4. Үлгі кодының түсіндірмесі және мысалдары

  Анықтама ретінде JA20-8-100 / JB16-6-080 алыңыз:
  JAJB/JC/JS префиксі = серия түрі

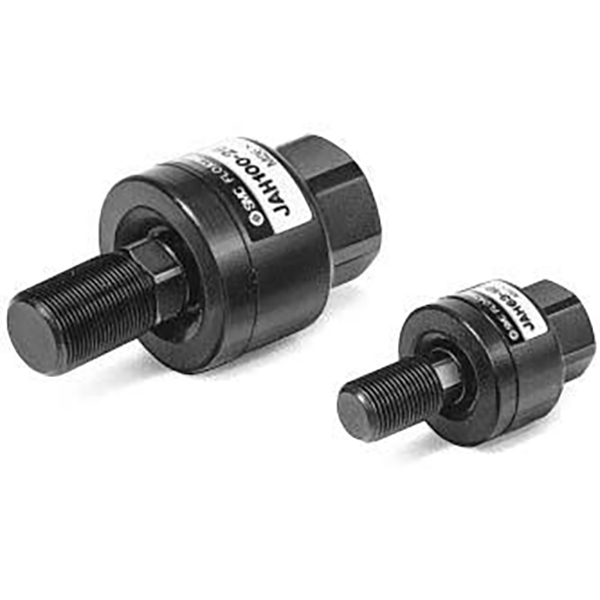

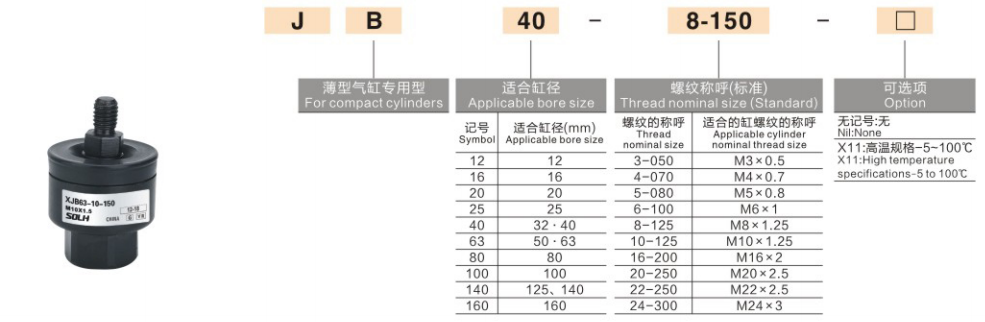

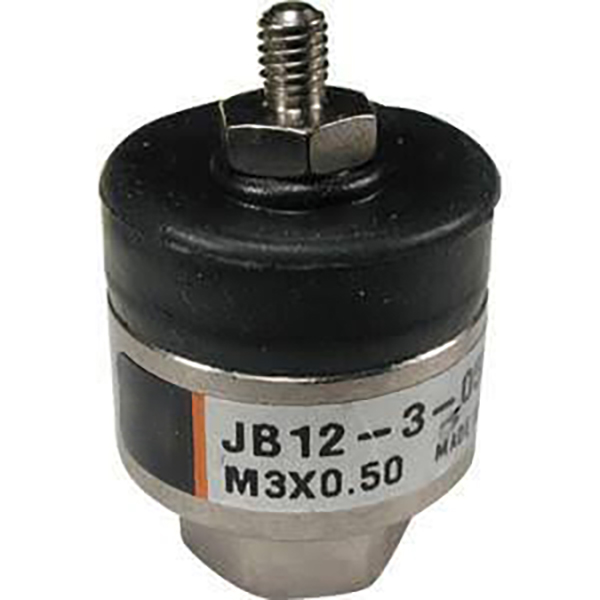

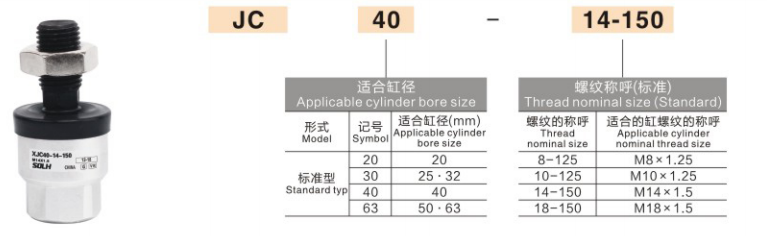

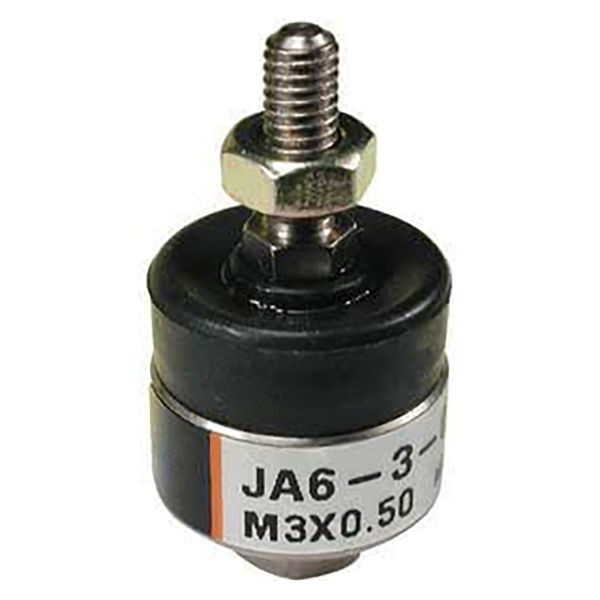

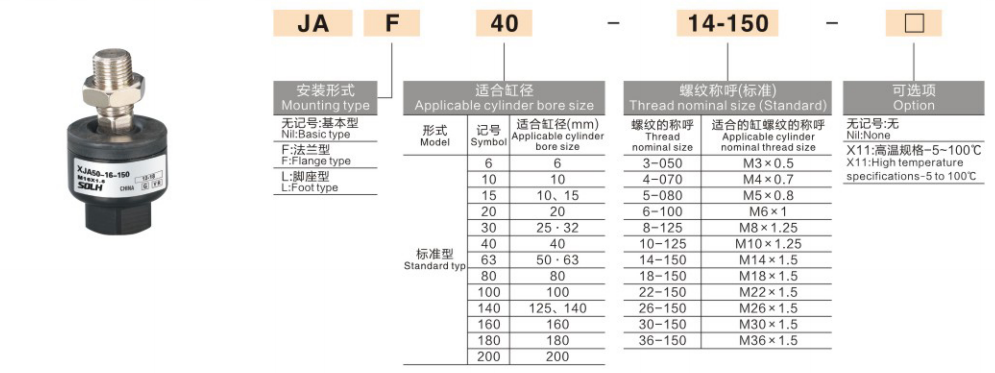

  1-ші нөмір (20/16): сәйкес цилиндр тесігі Φ20 / Φ16
  2-ші нөмір (86): поршеньдік штанганың жіпі M8×1,25 / M6×1,0
  Суффикс (100080): монтаж өлшемі / шток коды, стандартты жалпы ұзындыққа сәйкес келеді

5. 3-қадамды таңдау нұсқаулығы

  1. Цилиндр түрі бойынша серияларды таңдаңыз
     Стандартты цилиндр (SC  SI / CP96) → JA, жалпы басымдық
     Жұқа цилиндр (CQ2  CDQ2) → JB, ықшам кеңістік
     Микроцилиндрдің  өте тығыз орналасуы → JC ультра қысқа

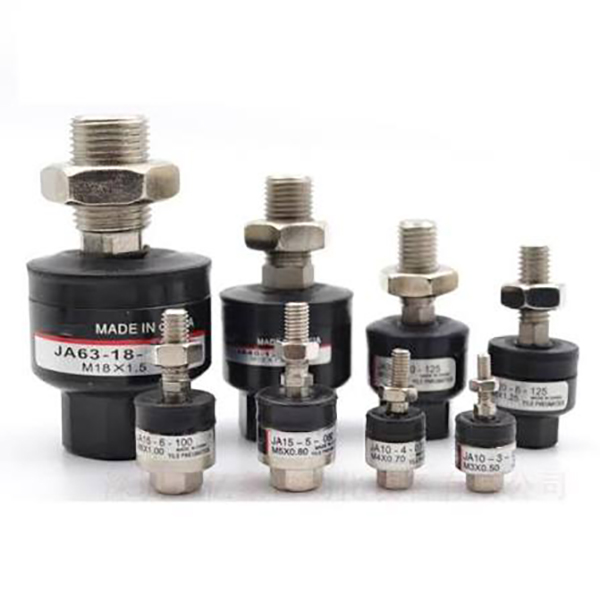

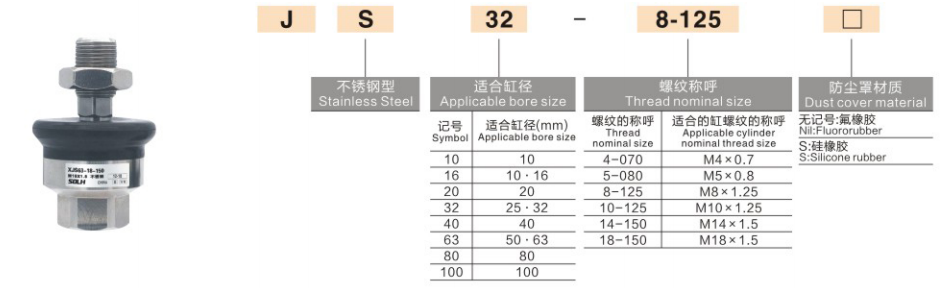

     Азық-түлік  медициналық / ылғалды / коррозиялық орта → JS баспайтын болат

  2. Жіп пен тесік өлшемін сәйкестендіріңіз
     Поршеньдік штанганың жіпін (M5  M8 / M10 т.б.) және цилиндр саңылауын растаңыз. Ескертпе: әртүрлі брендтердің бір тесігі әртүрлі жіп сипаттамаларына ие болуы мүмкін, әрқашан цилиндрдің нақты сызбасына сәйкес тексеріңіз.

  3. Жүктеме мен жұмыс жағдайын сәйкестендіріңіз
     Стандартты пневматикалық: стандартты серия OK
     Ауыр жүк  гидравликалық: арнайы ауыр жүк көтергіш қалқымалы қосылысты таңдаңыз (қалыпты JA емес)
     Жоғары жиілікті реципракция: ұзағырақ қызмет ету мерзімі үшін шаң қақпағы нұсқасын таңдаған дұрыс

6. Орнату және пайдалану туралы ескертпелер

     • Поршеньдік штангаға бұру алдында шаң қақпағын алыңыз, қақпақты жаншып алмас үшін құрастырғаннан кейін қайта орнатыңыз.

     • Жіптерге аз мөлшерде анаэробты жіп бекіткішін жағыңыз. PTFE таспасына тыйым салынады; қоқыс шарикті түйістіруі мүмкін.

     • Белгіленген тарту моментін орындаңыз. Шамадан тыс қатайту шарикті түйінді бекітеді және қалқымалы функцияны өшіреді.

     • Жабысқақсыз еркін қозғалысты растау үшін орнатудан кейін қолмен бұраңыз.

7. SOLH ауыстыру мәлімдемесі

     SOLH JA/JB/JC/JS қалқымалы қосылыстары SMC үлгісінің кодталуына, өлшеміне және өнімділік сипаттамасына толығымен сәйкес келеді. Бәсекеге қабілетті бағамен және қысқа жеткізу мерзімімен импортталған бөлшектерді тікелей ауыстыру, жаппай жабдықтың құнын төмендету үшін өте қолайлы.
