IS10 сериялы қамыс түтігінің механикалық қысым қосқышы

Бренд: SOLH by Richge Technology

Өнімді орналастыру

     SOLH IS10 сериясы - бұл жанаспайтын түтік (құрғақ қамыс) механикалық қысым қосқышы, стандартты пневматикалық тізбектерге арналған қысымды бақылаудың негізгі компоненті. Қарапайым ықшам құрылымды және өте сенімді ұзақ цикл өнімділігімен, ол нақты уақытта ауа қысымын анықтауға және блоктау сигналын шығаруға арналған FRL ауа сүзгісі реттегішінің майлағышымен кеңінен үйлеседі.

Жұмыс принципі және ішкі негізгі құрылым

  1. Жұмыс принципі

     -- Сығылған ауа поршеньді серіппенің керілуіне қарсы итереді, поршеньдегі кірістірілген магнит магниттік триггерді және тізбекті өткізуді аяқтау үшін қамыс түтікке жақындайды. Ауа қысымы қалпына келтіру шегінен төмен түскенде, серіппе поршеньді кері итереді, магнит қамыс түтіктен алыстап, тізбек үзіледі.

  2. Негізгі құрылымдық бөліктер

     -- Біріктірілген тұрақты магниті бар поршень: Ауа қысымының ығысуын сезінеді

     -- Құрғақ түтік (құрғақ қамыс қосқышы): Байланыссыз магнитті іске қосу, нөлдік механикалық контактілі абразия

     -- Қысымды реттеу бұрандасы: бұрауышпен қолмен орнату шегі

     -- Механикалық градуирленген қарау терезесі: МПа бірлігінде алдын ала орнатылған қысым мәнін тікелей оқу

Стандартты негізгі техникалық сипаттамалар кестесі

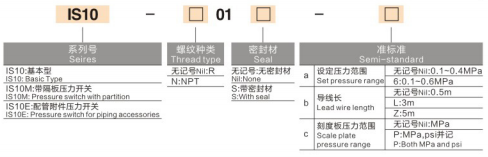

Толық сериялық үлгі және екі орнату стилі

Әр түрлі орналасу талаптары үшін екі негізгі орнату құрылымы:

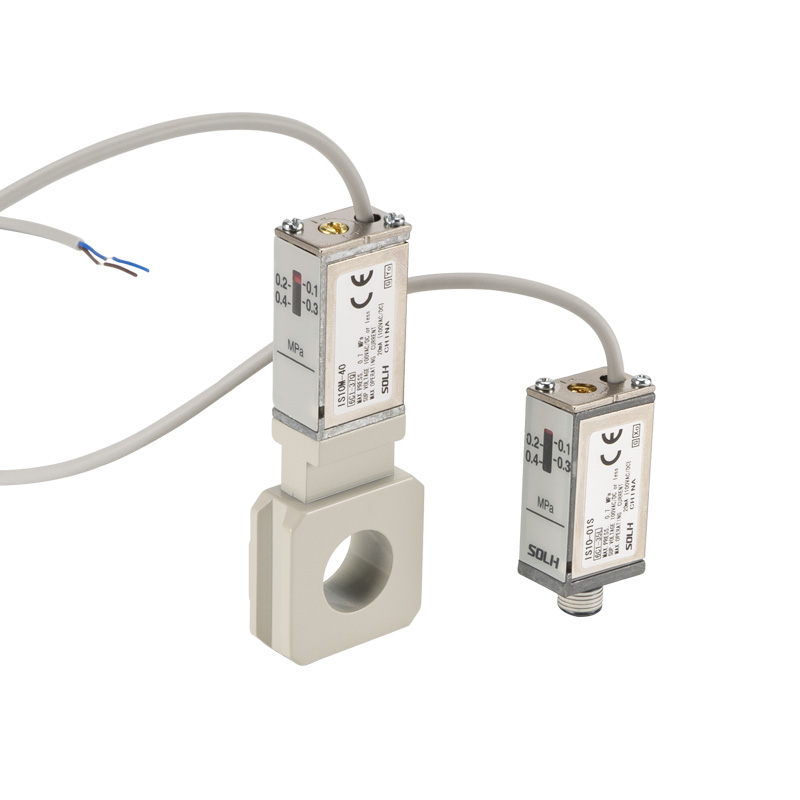

  1. Кірістірілген жіпті орнату түрі (IS10-01S)

     -- R1/8 бұрандалы порт арқылы тікелей бұранданы орнату, жалғыз цилиндрмен, электромагниттік клапанның шығысымен және шағын жеке ауа қызмет көрсету қондырғыларымен үйлесімді.

  2. Коллектор негізін орнату түрі (IS10M / IS10E)

     -- IS10M бүйірінде төртбұрышты қысқыш негізімен жабдықталған, оны SMC стандартты айнымалы ток модульдік FRL үш блокқа қосымша адаптер фитингтерінсіз тікелей қиюға болады, бұл шкафтың ішкі орнату кеңістігін үнемдейді.

Негізгі өнімнің бәсекелестік артықшылықтары

  1. Нөлдік механикалық контактілі тозу

     -- Байланыссыз магнитті қамыс триггері, жанасу нүктесінде электр ұшқыны жоқ; қызмет ету мерзімі IS3000 сияқты дәстүрлі механикалық микроконтактілі қысым қосқыштарына қарағанда 5~10 есе көп.

  2. Интуитивті желіден тыс қысымды калибрлеу

     -- Бүйірлік кіріктірілген МПа градуирленген шкала терезесі, бұрауышпен реттеу бұрандасы; қысым шегін электрмен жабдықтаусыз орнатуға болады.

  3. Айнымалы ток және тұрақты ток жүктемесінің әмбебап үйлесімділігі

     -- 100 В төмен барлық айнымалы/тұрақты ток кернеуін қолдайды, шағын электромагниттік клапандарды тікелей басқара алады немесе аралық релесіз PLC сандық кіріс терминалдарын қоса алады.

  4. Миниатюралық жеңіл жинақы дизайн

     -- Ескі ұрпақ IS1000 сериясына қарағанда 16% жеңіл және 11% кіші көлем, жоғары интеграцияланған тар автоматтандырылған жабдық орналасуына тамаша сәйкес келеді.

Әдеттегі өнеркәсіптік қолдану сценарийлеріне сәйкес келу

  1. Негізгі ауа көзі төмен қысымды бақылау және дабыл

     -- Үш блокты FRL шығысында орнатылған; пневматикалық дірілдеткіштерді және соғу балғаларын итеру күшінің жеткіліксіз зақымдануынан қорғау үшін қоректендіру қысымы 0,4МПа төмен түскенде бұғаттау дабыл сигналын жібереді.

  2. Цилиндрдің толық жүріс күйін растау

     -- Цилиндр толығымен созылған кезде, камера қысымы келесі өндірістік станция әрекетінің дәйекті блоктауы үшін шығыс триггер сигналына дейін алдын ала орнатылған мәнге дейін көтеріледі.

  3. Вибратор тізбегінің қауіпсіздігін қорғау

     -- Жұмыс ауасының қысымын нақты уақыт режимінде бақылау; қысым шекті мәннен төмен болған кезде жылдам шығатын клапанның қуат көзін өшіріңіз, әлсіз діріл күшінен туындаған вибратордың күйіп кетуіне жол бермеңіз.

Бір сөйлемнен тұратын түйіндеме

     SOLH IS10 сериялы байланыссыз қамыс түтік қысым қосқышы 0,1 ~ 0,6 МПа реттелетін диапазоны, 5 миллион ұзақ цикл қызмет ету мерзімі және офлайн қысымды калибрлеуі, цилиндр, вибратор және жалпы автоматтандыру пневматикалық схемалары үшін мінсіз арзан ықшам ауа қысымын бақылау сенсоры бар кірістірілген жіпті орнату және FRL коллекторлы қысқыш нұсқаларын ұсынады.
