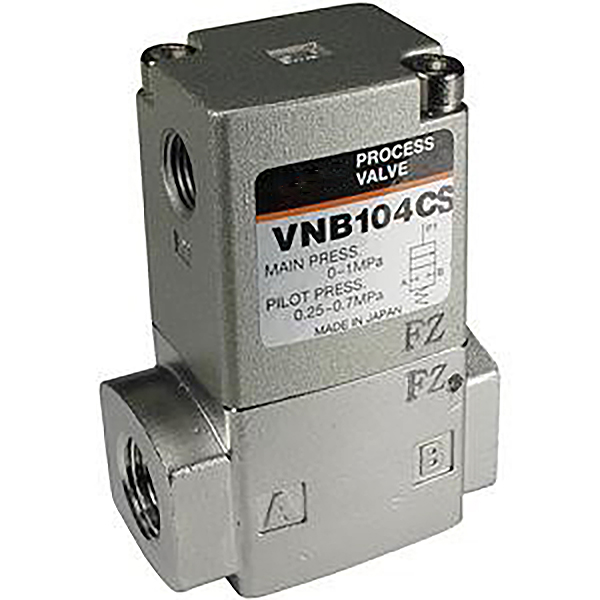

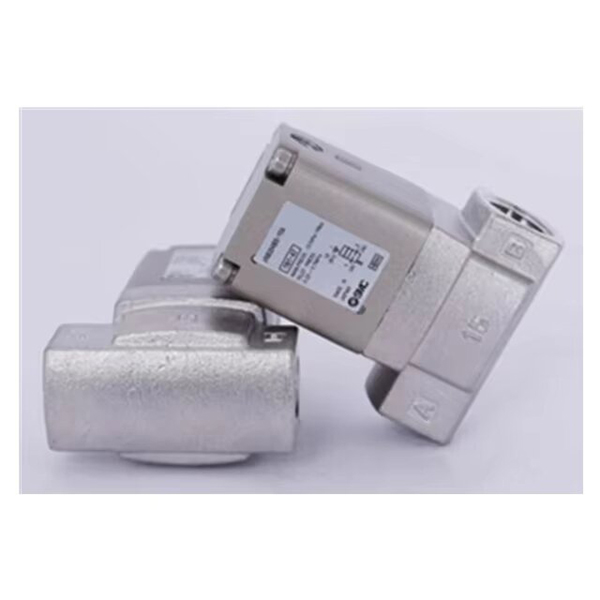

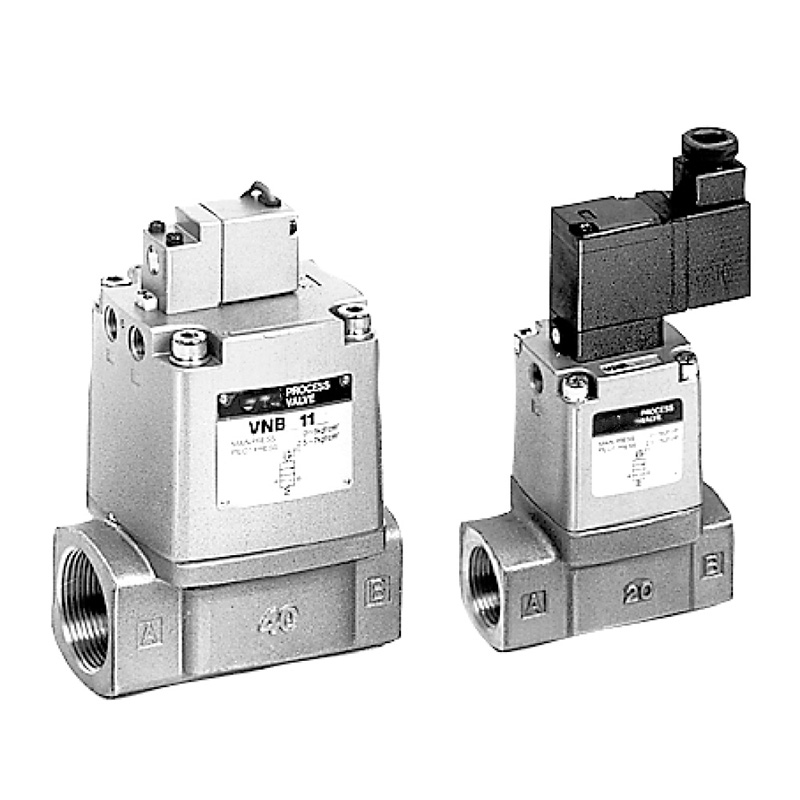

VNB201 сериялы әуе ұшқышымен басқарылатын екі жақты сұйықтықты басқару клапаны

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     VNB201 сериясы - Richge технологиясы бойынша SOLH әзірлеген сыртқы ауа ұшқышы бар екі жақты сұйықтықты басқару клапаны. Ол ауа, су, мұнай, вакуум және инертті газды қоса алғанда, көптеген өнеркәсіптік орталарды қосу-өшіру үшін арналған. Оның негізгі күшті жақтарына сенімді нөлдік дифференциалды қысымды іске қосу, жоғары ағын сыйымдылығы және сұйықтықтың екі жақты өтуі кіреді.

Негізгі негізгі мүмкіндіктер

     1. Сыртқы ауа пилоттық жетек, нөлдік дифференциалды қысымды іске қосу

     -- Негізгі контурдағы орта қысымына тәуелсіз, 0,25–0,7 МПа аралығындағы сыртқы пилоттық ауа қысымымен толығымен басқарылады.

     -- Вакуум, нөлдік қысым айырмашылығы және төмен қысым сияқты қатал жағдайларда тұрақты ашу және жабу, төмен қысымда ашылмайтын қарапайым клапандардың жалпы ақауын жою.

    2. Теңдестірілген қалқымалы құрылым, жоғары ағын және екі бағытты ағын

     -- Теңдестірілген қалқан дизайны төмен ағынға төзімділікті, жоғары Cv коэффициентін және ең аз қысымды жоғалтуды қамтамасыз етеді.

     -- Екі жақты сұйықтық ағынын қолдайды, бұл құбыр желісінің орналасуына және кен орнын орнатуға көбірек икемділік береді.

   3. Кең медиа үйлесімділігі үшін бірнеше материал комбинациясы

     -- Клапан корпусының опциялары: Стандартты жез қорытпасы (A), коррозияға төзімді баспайтын болат (S), жеңіл алюминий қорытпасы (L).

     -- Тығыздау материалының опциялары: су мен ауаға арналған стандартты NBR; Майға төзімділік және жоғары температураға төзімділік үшін FKM фторлы резеңке; Ыстық суға және әлсіз қышқыл орталарға арналған EPR этиленпропиленді резеңке.

     -- Үйлесімді тасымалдағыштар: сығылған ауа, су, гидравликалық май, вакуум, инертті газ (N₂/CO₂), әлсіз қышқыл және әлсіз сілтілі сұйықтықтар.

    4. Ауыр жұмыс жағдайларына арналған берік құрылым

     -- Қатты металл клапанның корпусы ластануға қарсы тамаша өнімділігі бар, ұзақ мерзімді үздіксіз жұмыс істеуге және жиі ауысу циклдарына жарамды.

     -- Электр ұшқынының пайда болу қаупін жоққа шығаратын ішкі электр компоненттері жоқ; жарылысқа қарсы талаптары бар қауіпті аймақтарға қолданылады.

    5. Икемді орнату

      Стандартты Rc (PT) бұрандалы порттары бар ықшам дербес корпус, кез келген бұрышта бағытты шектеусіз орнатуға мүмкіндік береді.

Толық техникалық сипаттамалар

     -- Клапан конфигурациясы: 2/2 жол, сыртқы ауа ұшқышы іске қосылған

     -- Стандартты функция: Қалыпты жабық (NC); Әдетте ашық (ЖОҚ) қосымша

     -- Порт өлшемдері: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Саңылаудың диаметрі: 15 мм / 20 мм

     -- Жұмыс қысымының диапазоны Негізгі тізбек: 0 ~ 1,0 МПа (вакуумнан оң қысымға дейін) Пилоттық ауа беру: 0,25 ~ 0,7 МПа (таза құрғақ сығылған ауа)

     -- Тексеру қысымы: 1,5 МПа

     -- Температура диапазоны Орташа температура: -5℃ ~ +60℃ Қоршаған орта температурасы: -5℃ ~ +60℃

     -- Қорғау сыныбы: Стандартты ішкі модель (IP рейтингі жоқ, таза ішкі орталар үшін) Модель коды түсіндірмесі· VNB201A-15A: Жезден жасалған корпус + NBR тығыздағыш + 1/2" порт, NC ауа ұшқыш клапаны

     -- VNB201AS-20A: тот баспайтын болаттан жасалған коррозияға төзімді корпус + NBR тығыздағыш + 3/4" порт

     -- VNB201AF-25A: жезден жасалған корпус + FKM фторлы резеңке тығыздағыш + 1" порт (майға және жоғары температураға төзімді)

Әдеттегі қолданба сценарийлері

     -- Жалпы өнеркәсіптік сұйықтық жүйелері: салқындатқыш суды, майлау майын, тазалау сұйықтығын және негізгі сығылған ауа құбырларын қосу-өшіруді басқару

     -- Вакуумдық және төмен қысымды тізбектер: вакуумдық адсорбция, теріс қысымды тасымалдау және микро қысымды сұйықтықты басқару (нөлдік дифференциалды қысымды іске қосу мүмкіндігі)

     -- Мультимедиалық аралас құбырлар: суды, ауаны, мұнайды және бірнеше тасымалдағыштарды бақылауды қажет ететін жалғыз жабдық

     -- Химия, тамақ және фармацевтика өнеркәсібі: Таза, жеңіл коррозиялық және санитарлық дәрежедегі сұйықтық тізбектеріне арналған EPR тығыздағыштары бар тот баспайтын болаттан жасалған корпус

     -- Жарылыс қауіпті орталар: нөлдік электр ұшқыны қаупі бар жанғыш сұйықтықтар мен еріткіштерді бақылау

Бір сөйлемнен тұратын түйіндеме

     SOLH VNB201 әуе ұшқышымен басқарылатын клапан нөлдік дифференциалды қысымды іске қосу, жоғары екі бағытты ағын және ауыстырылатын корпус пен тығыздағыш материалдары бар сыртқы пилоттық жетекті қабылдайды; бұл төмен қысымды, вакуумды, үлкен ағынды, мультимедиа және жарылысқа төзімді жұмыс жағдайларын қоса алғанда, жоғары сенімділікті талап ететін өнеркәсіптік қолданбалар үшін оңтайландырылған әмбебап ауамен жұмыс істейтін сұйықтықты өшіру клапаны.
