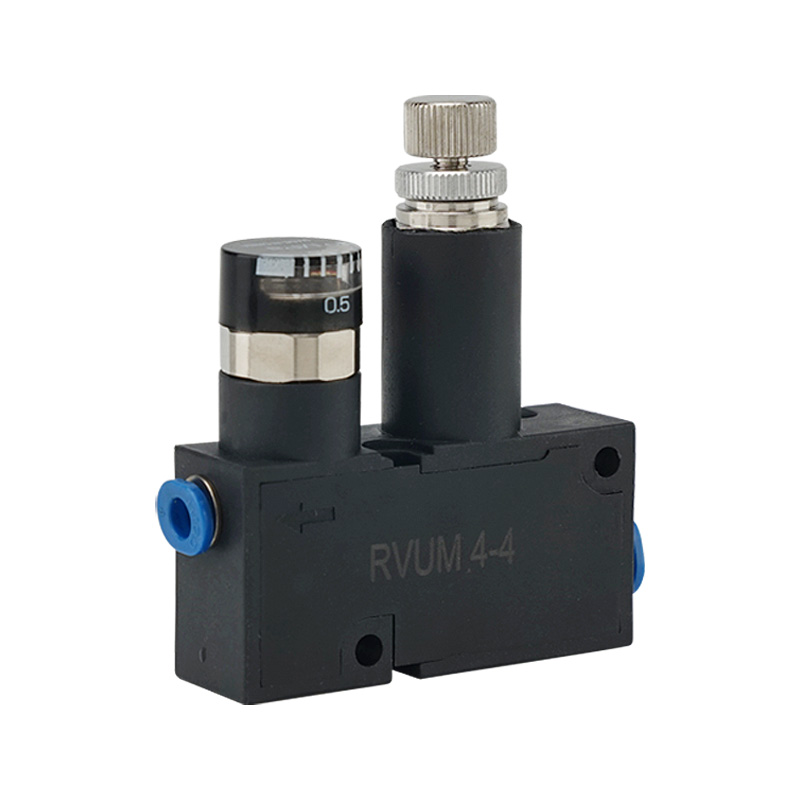

RVUM сериялы шағын қысым реттегіш клапаны | Бір рет басатын фитингі бар ықшам тікелей әсер ететін поршеньді ауа қысымын төмендететін клапан

Бренд: SOLH by Richge Technology | Ультра жинақы дәлдіктегі пневматикалық қысым реттегіші

1. Өнімге шолу

     SOLH RVUM сериясы aультра ықшам тікелей әсер ететін поршеньді микро қысым реттегіш клапан, кеңістігі шектеулі миниатюралық пневматикалық схемалар үшін арнайы әзірленген. Ол икемді түзу/шынтақ қосылым опциялары, біріктірілген бір түрту фитингтері және 0,1–0,8МПа дәлдікпен қысым реттеуі бар рельефті (стандартты) және рельефті емес құрылымдарды қолдайды. Өте шағын жеңіл дизайнмен, әртараптандырылған орнату әдістерімен және тұрақты қысымды шығарумен, ол бөлу, вакуумдық адсорбция және микроауаны үрлеу сияқты дәл шағын ағынды сценарийлерде кеңінен қолданылады, шағын автоматтандырылған жабдық үшін қысымды тұрақтандырудың оңтайлы шешімі ретінде қызмет етеді.

2. Негізгі орналасу және жұмыс принципі

     • Құрылымдық дизайн: Екі нұсқада қол жетімді жоғары дәлдіктегі тікелей әсер ететін поршеньдік құрылымды қабылдайды: стандартты рельеф түрі және қосымша рельефті емес түрі, әртүрлі тізбек қысымын реттеу талаптарын қанағаттандырады.

     • Дәл қысымды тұрақтандыру: Максималды кіріс қысымы 0,9МПа жетеді, тұрақты реттелетін шығыс қысымы 0,1МПа мен 0,8МПа аралығында болады. Рельеф типті дизайн төменгі ағындағы тұрақты қысымды ұстап тұру үшін артық қысымды ауаны автоматты түрде шығарады.

     • Қолданылатын орта: Майсыз майлау жұмысын қолдайтын таза сығылған ауа, таза және дәл пневматикалық жұмыс орталарына толығымен бейімделеді.

3. Өнімнің көрнекті ерекшеліктері

  3.1 Өте ықшам және жеңіл дене

     Бүкіл клапан корпусы өте аз жұмыс кеңістігі бар миниатюрленген біріктірілген дизайнды қабылдайды. Ол миниатюралық пневматикалық жүйелер үшін нөлдік кеңістікті пайдалануды оңтайландыруды жүзеге асыра отырып, кіріктірілген жабдықты орнатуға, панельді монтаждауға және тар айнымалы кеңістік орналасуына өте қолайлы.

  3.2 Бір рет түрту арқылы икемді фитинг құбырлары

     IN және OUT порттары тікелей және шынтақ түрлерін еркін ауыстыруды қолдайды. Метрикалық φ4/φ6 және императорлық 5/32"/1/4" пневматикалық түтіктермен үйлесімді. Құралсыз қосылатын модульді орнату орнындағы құбырларды және күшті үйлесімділікпен өзгерту тиімділігін айтарлықтай жақсартады.

  3.3 Жоғары дәлдіктегі тұрақты қысымды реттеу

     0–0,8 МПа кәсіби манометр ±5% FS реттеу дәлдігімен жабдықталған. Ол өнімнің дәлдігіне әсер ететін қысым ауытқуын тиімді болдырмай, автоматты түрде төгу, дайындаманың вакуумдық адсорбциясы, микроауаны үрлеу және позициялауды басқару сияқты шағын ағынды дәлдік сценарийлері үшін өте тұрақты қысым шығысын қамтамасыз етеді.

  3.4 Монтаждаудың әртараптандырылған әдістері

     Тәуелсіз тікелей орнатуды және кронштейнді біріктірілген кластерді орнатуды қолдайды. Ол бір нүктелі тәуелсіз қысымды реттеуді және көп циклді біріктірілген орталықтандырылған қысымды басқаруды жүзеге асыра отырып, жабдықтың орналасуының әртүрлі талаптарына икемді түрде бейімделе алады.

  3.5 Тұрақты және сенімді өнімділік

     Клапанның корпусы жоғары берік алюминий қорытпасынан және шайырлы материалдан жасалған, тамаша коррозияға төзімділігі және құрылымдық тұрақтылығы бар. Жұмыс температурасы 0℃-ден 60℃-ге дейін (мұздамайтын орта) өнеркәсіптік өндіріс сценарийлерінде ұзақ цикл тұрақты жұмысын қамтамасыз етеді.

4. Жалпы техникалық шарттар

5. Модельді кодтау ережелері және таңдау мысалдары

  5.1 Толық үлгі анықтамасы

     Стандартты үлгі пішімі: RVUM - [Tube Spec] - [Tube Spec] - [Суффикс]

     • RVUM: Өте ықшам поршеньді типті мини қысым реттегішінің сериялық коды

     • Түтіктің техникалық коды: 04=φ4мм, 06=φ6мм, 08=φ8мм

     • А жұрнағы: Дәлдік манометрмен жабдықталған

 5.2 Жалпы үлгі қолдану жағдайлары

     • RVUM6-6: Кәдімгі миниатюралық пневматикалық схемалар үшін φ6 түзу кіріс + φ6 тікелей шығысы бар негізгі модель

     • RVUM6-6-A: φ6 тікелей кіріс және шығыс, кірістірілген манометрі бар, қысымды визуалды реттеуді жүзеге асырады

     • RVUM4-6: φ4 тікелей кіріс + φ6 шынтақ шығысы, тар кеңістік пен микро ағынды құбырларға арналған шағын калибрлі асимметриялық модель

6. Типтік қолданба сценарийлері

     • Микроавтоматтандыру жабдығы және айлабұйымдар: 3C электронды жабдықтарында, медициналық құрылғыларда, шағын роботты қаруларда және дәл аспаптарда кеңінен қолданылады.

     • Дәл аз ағынды басқару: Автоматты түрде таратуға, дайындаманы вакуумды адсорбциялауға, микроауаны үрлеуге арналған тазалауға және нақты орналасу қысымын бақылауға арналған кәсіби.

     • Ықшам интеграцияланған жүйе: Жабдықты кірістірілген орнату, панельді кірістірілген орнату және көп циклді кластерлік біріктірілген пневматикалық жүйелер үшін өте қолайлы.

     • Соленоидты клапанның артқы тізбегі: Ауа қысымының ауытқуын болдырмайтын қайталама қысымды төмендету және тұрақты қысым шығару үшін соленоидтық клапандардың төменгі ағынында тікелей орнатылған.

7. Өнім серияларын салыстыру және таңдау нұсқаулығы

Бір сөйлемнен тұратын түйіндеме

     SOLH RVUM сериялы шағын қысым реттегіші ультра ықшам өлшемді, икемді бір түрту құбырын және 0,1–0,8МПа дәл қысымды реттеуді біріктіреді, бұл кеңістікте шектеулі микропневматикалық тізбектер мен дәлдігі аз ағынды автоматтандырылған жабдық үшін ең сәйкес келетін жоғары тұрақтылық қысымды тұрақтандыру шешімі болып табылады.
