Бренд: SOLH by Richge Technology

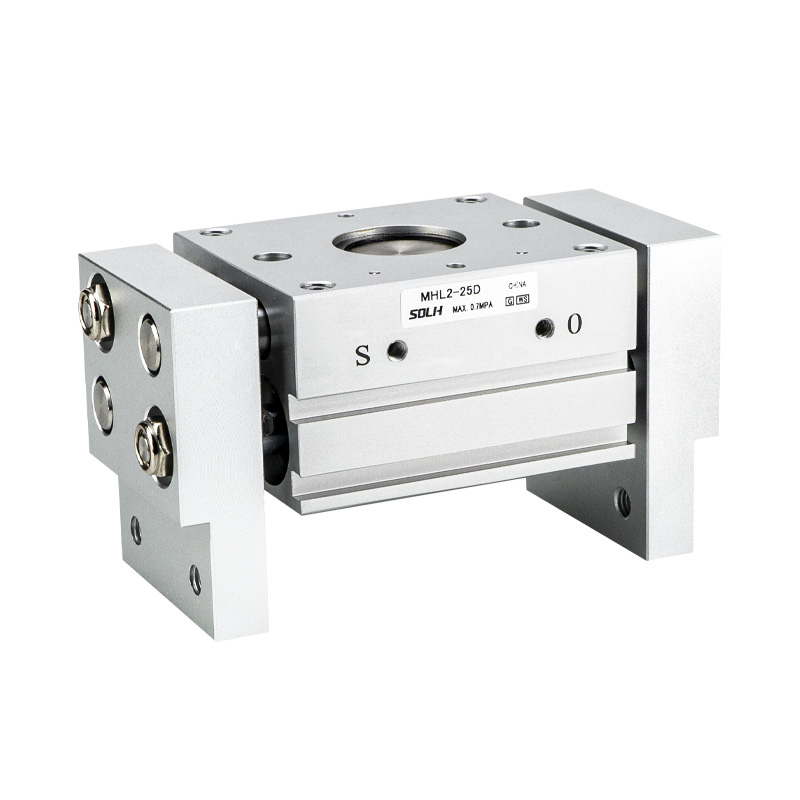

SOLH MHL2 сериясы кең инсультті тірек пен синхронды параллель ұстағыш болып табылады. Негізгі артықшылықтар: күшті қысқыш күші, ультра кең ашылатын жүріс, жоғары құрылымдық қаттылық және әмбебап орнату опциялары. Ауыр және үлкен дайындамаларды тасымалдауға, кең өлшемді бөлікті ұстауға және жоғары жүктемелі параллель қысуға қолайлы. Автоматтандырылған тиеу/түсіру, станок қондырғылары мен орау машиналарында кеңінен қолданылады.
-- Беріліс қорабы: тірек және тістеуіш механизмі ығысусыз синхронды жақ қозғалысын қамтамасыз етеді; қос поршеньді орналасу ықшам контурда күшті қысу күшін береді.
-- Құрылысы: алюминий қорытпасынан жасалған корпус, тот баспайтын болаттан жасалған жақтары, кірістірілген магниттік сақина. Барлық айналмалы біліктер маймен сіңдірілген шайырлы мойынтіректерді, сонымен қатар біріктірілген шаң тазалағыш тығыздағыштарды, жақсы шаңға төзімділігін және ұзартылған қызмет мерзімін қабылдайды.
-- Жұмыс режимі: тек қос әрекетті (D), жалғыз әрекет ету нұсқасы жоқ. Жылдамдықты біркелкі басқару үшін кіріктірілген реттелетін дроссель. Позицияны анықтаудың икемді орналасуына арналған төрт магниттік қосқышты орнату ұясы.
-- Соққыларды таңдау: әр тесік үшін 3 стандартты жүріс: D(Қысқа) / D1(Орташа) / D2(Ұзын), дайындаманың әртүрлі ендері үшін сыртқы диаметрлі қысқышпен және ішкі диаметрмен ұстаумен үйлесімді.
-- Позиция дәлдігі: қайталанатын орналасу дәлдігі ±0,1 мм, ауыр жүктеме жағдайында тұрақты қысу өнімділігі.

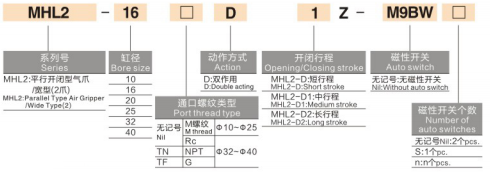

1. Үлгі мысалы: MHL2-32D2-TF-M9BW
|
Сегмент |
Код |
Сипаттама |
|
1 |
MHL2 |
Серия: Кең ашылатын параллель пневматикалық ұстағыш |
|
2 |
32 |
Саңылаудың өлшемі: 10,16,20,25,32,40мм (кіші, орташа және ауыр жүктемелерді қамтиды) |
|
3 |
D/D1/D2 |
Инсульт дәрежесіD = Қысқа инсультD1 = Орташа инсультD2 = Ұзын соққы |
|
4 |
TN/TF |
Порт ағынының сипаттамасыTN = NPT ағыны; TF = G жіп (ø32/40 үшін арнайы)ø10~25 әдепкі M метрикалық жіп |
|
5 |
-M9BW |
Магниттік қосқыш моделіM9B(NPN) / M9N(PNP) / M9PW=1м кабель / L=3m / Z=5m |
|
6 |
Теңшелетін жұрнақ |
-X28: Реттелетін жабық ені-X53: EPDM герметикасы-X79: Азық-түлікке арналған майлау және басқа тапсырыс опциялары |
2. Стандартты тапсырыс анықтамасы
MHL2-40D2-TF-M9BL тесік 40, ұзын инсульт D2, G жіп порты, кірістірілген магнит, 3м кабелі бар M9B қосқышы.
|
Параметр элементі |
Стандартты спецификация |
| Жақ конфигурациясы |
2 жақ, параллель сызықты ашу және жабу |
| Жұмыс режимі |
Тек қос әрекет |
| Жұмыс қысымы |
ø10~25: 0,15~0,6 МПаø32~40: 0,1~0,6 МПа (ұсынылады:0,5 МПа) |
| Дәлелдеу қысымы |
1,0 МПа |
| Қоршаған орта температурасы |
-10 ~ 60℃ (құбырдың ішінде мұздану жоқ) |
| Позиция дәлдігін қайталаңыз |
±0,1 мм |
| Максималды жұмыс жиілігі |
Тесік және жүріс ұлғайған сайын азаядыø10D ≈ 60 прог.мин; ø40D2 ≈ 20 см/мин |
| Әуе портының жіпі |
ø10~25: M5×0,8ø32~40: Rc1/8 (TN/TF/NPT қосымша) |
| Майлау |
Майсыз жұмыс; тағамдық/жоғары температуралық май сұраныс бойынша қол жетімді |
| Магниттік қосқыш орнату |
Төрт орнату ұясы, 1~2 магниттік қосқышты қолдайды |
| Монтаждау жолдары |
Корпусты бұрап тұратын тесіктер / бүйірлік бекіту / осьтік орнату / саңылау, көп бағытта үйлесімді |
|
Саңылау (мм) |
Анықтамалық қысқыш қашықтығы (мм) |
Қысу күші (N) |
Модель коды D/D1/D2 |
Бір жақты инсульт (мм) |
Жалпы ашылу диапазоны (мм) |
Таза салмақ (г) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Ескертпе: Анықтамалық қысқыш қашықтығы: ø10~25 үшін 40мм; ø32~40 үшін 80мм. Жақ кеңеюі ұлғайған кезде тиімді қысу күші төмендейді. Жүктемені тексеру кезінде қауіпсіздік коэффициенті ≥1,5 сақталуы керек.
-- Ауыр құбырлар, пластиналар және материал науалары сияқты күшті қысу күшін және кең ашуды қажет ететін ауыр / габаритті дайындамалар
-- икемді көп бағытты монтаждау схемасы бар ауытқусыз синхронды параллельді қозғалысты талап ететін қолданбалар
-- Шаңға бейім қатал жұмыс жағдайлары (станокты тиеу, құйма бөлшектерін өңдеу), шаңға сенімді төзімділікті және ұзақ қызмет ету мерзімін талап етеді
-- Сыртқы диаметрлі қысқышты және ішкі диаметрді ұстауды қажет ететін жүйелер, 3 инсульт опциялары арқылы бірнеше бөлік өлшемдерімен үйлесімді
-- Тесігін таңдау алдында алдымен жүктемені анықтаңыз: Дайындама салмағына, жақтың ұзарту ұзындығына және ≥1,5 қауіпсіздік коэффициентіне негізделген қажетті қысу күшін есептеңіз, содан кейін сәйкес тесік өлшемін сәйкестендіріңіз.
-- Дайындаманың еніне қарай инсультті таңдаңыз: басымдық реті D(қысқа) → D1(орташа) → D2(ұзын), артық шамадан тыс инсульттан аулақ болыңыз.
-- Позицияны анықтау: жақ ашық/жабық кері байланыс үшін D-M9□ сериялы магниттік қосқыштармен (NPN/PNP/байланыссыз) жабдықтаңыз; төрт орнату ұясы икемді орналастыруға мүмкіндік береді.
-- Орнату және порт конфигурациясы: ø10~25 M5×0,8 қабылдайды; ø32~40 TN/TF/NPT жіппен Rc1/8 таңдаңыз. Орнату бетіне сəйкес түртілген / арық / бүйірлік бекіту негізін таңдаңыз.
-- Шаңнан қорғау және техникалық қызмет көрсету: стандартты кіріктірілген шаң қырғыш. Ауыр шаң орталары үшін -X85/-X86 шаңға төзімді таңдамалы нұсқасын қосыңыз; мойынтіректерді және тығыздағыш сақиналарды үнемі тазалаңыз.
SOLH MHL2 тірек пен түйіршікті кең жүрісті параллель пневматикалық ұстағыш үш жүріс опциясы, кіріктірілген шаң өткізбейтін құрылымы және көп бағытты монтажы бар ауыр қысқыш күшін береді, сыртқы және ішкі диаметрлі ұстағышпен үйлесімді, станокты тиеу үшін тамаша ауыр жүк ұстағыш, табақ пен науаны өңдеу және орау жабдығын автоматтандыру.
