AC Series Pneumatic FRL Екі блокты біріктіру

AC сериялы пневматикалық FRL екі бірлік комби | AF+AR ауа сүзгісі және реттегіші біріктірілген ауа көзін өңдеу құрылғысы

Бренд: SOLIH by Richge Technology | Стандартты өнеркәсіптік пневматикалық ауа көзін өңдеу жинағы

1. Өнімге шолу

     SOLIH айнымалы ток сериясы aстандартты біріктірілген екі блокты пневматикалық ауа көзін өңдеу комби, бір модульдік жинақта AF ауа сүзгісі мен AR қысым реттегішін біріктіреді. Ол бір қондырғыда кәсіби сығылған ауаны тазартуды және тұрақты қысымды реттеуді аяқтайды, жүйенің тұрақты жұмыс қысымын сақтай отырып, ылғалды, шаңды және бөлшектерді қоспаларды тиімді жояды. Біріктірілген құрылымды, кеңістікті үнемдейтін орнатуды және қарапайым техникалық қызмет көрсетуді қамтамасыз ете отырып, бұл автоматтандырылған пневматикалық жабдыққа арналған ең негізгі стандартты конфигурация, компрессорлар мен әртүрлі пневматикалық жетектердің ауа көзін кондиционерлеуге өте қолайлы.

2. Өнімді орналастыру

  Айнымалы ток екі блок комбинациясы = AF су мен шаңды сүзу + AR қысымын тұрақтандыру және азайту

     Бастапқы ауа көзін тазарту және қысымды дәл бақылау үшін ауа компрессорларының артқы жағында орнатылған. Бұл майсыз таза жабдықта және жалпы пневматикалық тізбекті тұрақтандыру сценарийлерінде кеңінен қолданылатын өнеркәсіптік автоматтандырудың пневматикалық жүйелеріне арналған әмбебап стандартты жинақ.

3. Толық серия үлгісі және ағын деңгейі

4. Негізгі техникалық сипаттамалар

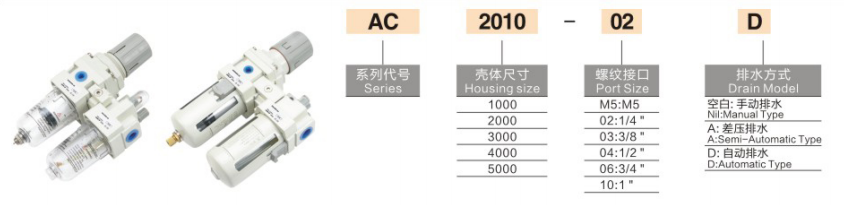

5. Модельді кодтау ережелері және түсіндірмесі

     • AC2010-02: 2 бірлік ауа көзі комби, 2000 өлшем, Rc1/4 порт, стандартты қолмен дренаж

     • AC4010-04D: 2 бірлік ауа көзі комби, 4000 өлшем, Rc1/2 порт, автоматты дренаж түрі

     • AC3010-03G: жоғары дәлдіктегі манометрі бар 2 бірлік комби

  Суффикс анықтамасы

     • Жұрнақ жоқ: Қолмен төгу (үнемді стандартты түрі)

     • -Д: Автоматты су төгу (24 сағат үздіксіз жұмыс істейтін жабдық үшін)

     • -Г: Қысымды визуалды реттеу үшін манометрмен жабдықталған

6. Құрылымдық мүмкіндіктер және өнім артықшылықтары

     • Біріктірілген модульдік дизайн: Біріктірілген сүзгі мен реттегіш құрылымы бір бөліктен тұратын орнатуды және бөлшектеуді жүзеге асырады, бұл құбырдың кеңістігін айтарлықтай үнемдейді және жердегі орналасуды және күнделікті техникалық қызмет көрсетуді жеңілдетеді.

     • Суды тиімді бөлу және ұзақ қызмет ету мерзімі: Алдыңғы сатыдағы орталықтан тепкіш бұрылыспен бөлу үлкен су тұмандары мен қоспаларды тиімді жояды, сүзгі элементінің жүктемесін азайтады және 5 мкм дәлдіктегі сүзгі элементінің қызмет ету мерзімін ұзартады.

     • Тұрақты қысым шығысы және жылдам жауап: Толып кету түріндегі қысымды реттейтін құрылым жабдық жұмысы кезінде қысымның ауытқуын тиімді болдырмай, сезімтал қысым реакциясын және тұрақты төменгі қысымды қамтамасыз етеді.

     • Қате жұмыс істеуге қарсы өздігінен құлыптау құрылымы: Тұтқаны өздігінен құлыпталатын қысымды реттеу дизайны жабдықтың дірілінен немесе кездейсоқ жанасудан туындаған қысымның ауытқуын болдырмайды, пневматикалық жүйенің ұзақ мерзімді тұрақты параметрлерін қамтамасыз етеді.

     • Су деңгейін визуалды бақылау: Қорғаныш қақпағы бар мөлдір ДК су шыныаяқы сүзу сапасына және төменгі ағын компоненттеріне әсер ететін судың шамадан тыс жиналуын болдырмай, су деңгейін нақты уақытта визуалды бақылауды жүзеге асырады.

     • Тегін жаңарту және кеңейту: Стандартты модульдік интерфейс майланған пневматикалық тізбектерге арналған толық үш бірліктен тұратын FRL жинағына жылдам жаңарта отырып, AL май мистерімен тікелей қосуды қолдайды.

7. Типтік қолданба сценарийлері

     • Өнеркәсіптік жабдықты автоматтандыру: Автоматтандырылған станоктар, станоктар, роботтық қолдар және дәл автоматтандыру өндірістік желілері үшін ауа көзін алдын ала өңдеу.

     • Жеңіл өнеркәсіп құбыр жабдығы: Электроника, орау, басып шығару, тоқыма және құрастыру пневматикалық жүйелері үшін тұрақты тазарту.

     • Пневматикалық құрамдастарды қорғау: Тозуды және істен шығуды азайту үшін цилиндрлер, электромагниттік клапандар және пневматикалық құралдар үшін алдыңғы жағынан сүзгілеу және қысымды тұрақтандыру.

     • Орталықтандырылған ауа көзін өңдеу: Жалпы ауа көзінің сапасын жақсарту үшін зауыт цехының магистральдық ауа құбырлары үшін ауаны бастапқы тазарту және қысымды реттеу.

8. Күнделікті техникалық қызмет көрсету нұсқаулары

     • Тұрақты дренаж: Су деңгейінің ескерту сызығынан төмен болуын қамтамасыз ету және сұйық судың төменгі ағынның контурына түсуіне жол бермеу үшін шыныаяқтағы жинақталған суды жүйелі түрде төгіп тастаңыз.

     • Сүзгі элементін уақтылы ауыстыру: Егер дифференциалды қысым айтарлықтай көтерілсе, сүзгі элементін дереу ауыстырыңыз; оңтайлы сүзу өнімділігін сақтау үшін әр 6–12 ай сайын тұрақты ауыстыру.

     • Стандартты орнату: Судың қалыпты бөлінуін және қысымды реттеудің тиімділігін қамтамасыз ету үшін денедегі ауа ағынының көрсеткісін қатаң түрде тігінен орнатыңыз.

9. FRL екі және үш бірлік таңдау нұсқаулары

     • Айнымалы ток екі блок (сүзгі + реттегіш): үшін қолайлымайсыз және таза пневматикалық жабдық, мысалы, электронды дәлдік жабдықтары, вакуумдық жүйелер және майсыз цилиндрлер.

     • Айнымалы ток үш блок (сүзгі + реттегіш + майлауыш): Кәдімгі пневматикалық цилиндрлер, пневматикалық қозғалтқыштар және маймен майлауды қажет ететін жылжымалы пневматикалық компоненттер үшін қолайлы.

Бір сөйлемнен тұратын түйіндеме

     SOLIH AC сериялы екі блокты комбо жоғары тиімді ауа сүзгісін және дәл қысымды тұрақтандыруды біріктіреді, модульдік орнатуды, дрейфке қарсы қысымды реттеуді және су деңгейін визуалды бақылауды ұсынады, бұл өнеркәсіптік автоматтандырылған пневматикалық жүйелер үшін ең үнемді және кеңінен қолданылатын стандартты ауа көзін тазарту шешімі болып табылады.
