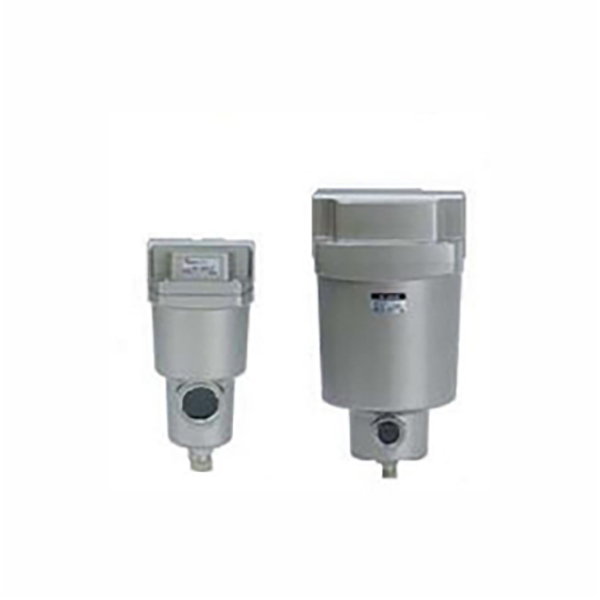

AFF / AM сериялы қысылған ауаны тазарту сүзгісі (негізгі желі)

Бренд:Richge Technology ұсынған SOLH

Серияларды орналастыру және негізгі функциялар

     AFF және AM негізгі біріктірілген ауа көзін тазарту жинағын құрайды. AFF қатты қоспалар мен конденсацияланған су тамшыларын кетіру үшін негізгі дөрекі сүзгі рөлін атқарады, ал AM микро май аэрозольдерін жоюға, сығылған ауаның тазалығын жақсартуға және төменгі ағындағы пневматикалық жетектерді толығымен қорғауға арналған дәлдіктегі май тұманының сепараторы болып табылады.

  1. AFF сериясының негізгі желілік дөрекі сүзгісі

     -- Сүзу дәлдігі: 1 мкм, бөлшектерді ұстау жылдамдығы 99% (ескі 3 мкм сыныбынан жаңартылды)

     -- Негізгі функция: үлкен шаңды, тот қалдықтарын және көлемді конденсацияланған суды кетіріңіз, алдыңғы бастапқы сүзу ретінде суды бөлу тиімділігі 99%

     -- Тазалық стандарты: ISO8573-1:2010 [4:7:4]

  2. AM сериялы май тұманының сепараторы (жұқа сүзгі)

     -- Сүзу дәлдігі: 0,1 мкм, 99% микро май тұманын түсіру жылдамдығы (ескі 0,3 мкм сыныбынан жаңартылды)

     -- Негізгі функция: Мұнай тұманының толық бөлінуі, шығыстағы қалдық май концентрациясы ≤1 мг/м³ (0,8 ppm), майсыз майлау процесінің талаптарына толығымен сәйкес келеді.

     -- Тазалық стандарты: ISO8573-1:2010 [2:7:3]

  3. Ортақ жалпы артықшылықтар

     -- Ультра төмен қысымның төмендеуі ≤5кПа, энергияны үнемдеу, ағынның өткізу қабілеті әдеттегі үлгілерге қарағанда 20%-ға артты

     -- Жеңіл тот баспайтын болаттан жасалған сұйық сақтауға арналған ыдыс, максималды салмақты 52%-ға дейін азайту

     -- Көрнекі техникалық қызмет көрсету туралы еске салғыш: сүзгіні ауыстыру уақытын бағалау үшін қызыл сақинасы бар стандартты кірістірілген бітелу индикаторы; үлгіні жылдам анықтау үшін түсті кодталған сүзгі қақпақтары

     -- Модульдік каскадты дизайн, көп дәрежелі ультра таза ауа талаптарын қанағаттандыру үшін AMD / AMH ультра жұқа сүзгілерімен сериялық қосылуы мүмкін

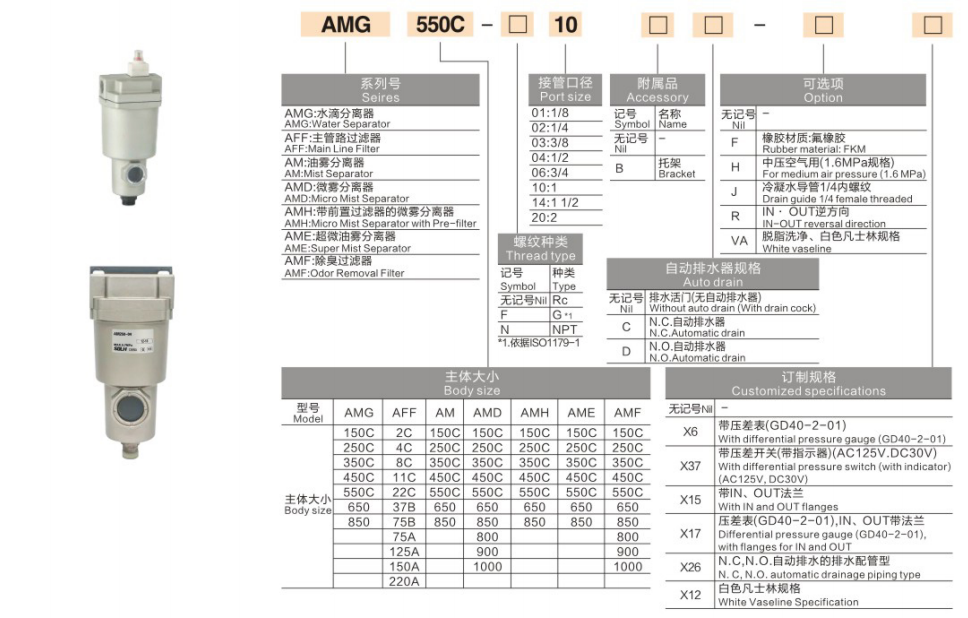

Үлгіні атау ережесін аяқтаңыз

 1. Үлгі үлгілері: AFF40-04 ; AM50-10D

  2. Стандартты тапсырыс үлгілері

     -- AFF өрескел сүзгі, 1/2 дюймдік порт, автоматты төгу: AFF40-04D

     -- AM май тұманының сепараторы, 1 дюймдік порт, автоматты төгу: AM50-10D

     -- Жоғары ағын 7000 л/мин, 1,5" порт: AM70D-14

Әмбебап техникалық сипаттамалар (Стандартты сынақ жағдайы: 0,7МПа, 20℃)

  1. Жалпы ортақ параметрлер

     -- Қолданылатын орта: қысылған ауа (алдын ала сүзгі ≥40μm жоғары ағын қажет)

     -- Жұмыс қысымының диапазоны: 0,1~1,0 МПа; жарылысқа төзімді қысым 1,5 МПа

     -- Жұмыс ортасының температурасы: -5 ~ 60℃ (ыдыс ішінде мұз түзілмейді)

     -- Су төгетін конфигурация: Стандартты ретінде қолмен төгу; -D жұрнағы арқылы автоматты төгу қосымша

  2.Толық сериялы ағын және өлшем параметрлерінің кестесі

Қадамдық таңдау нұсқаулары

  1. Сүзгілеу дәрежесін сәйкестендіру схемасы

     -- Қарапайым жалпы пневматикалық тізбектер: AFF (1 мкм дөрекі сүзгі) → қысым реттегіші → майлағыш

     -- Майсыз дәлдік автоматтандыру жабдығы: AFF → AM (0,1 мкм май тұманының сепараторы) → терминалдық жабдық

     -- Өте жоғары тазалықтағы жартылай өткізгіш / оптикалық процесс: AFF → AM → AMD (0,01 мкм ультра жұқа сүзгі)

  2. Ағындық маржаны есептеу

     -- Жүйедегі жалпы ауа шығынынан 1,2~1,5 есе жоғары номиналды шығыны бар үлгіні таңдаңыз; шамадан тыс жүктелген ағын сүзу тиімділігін күрт төмендетеді және қысымның жоғалуын арттырады.

  3. Су төгу режимін таңдау

     -- 24 сағ бақылаусыз үздіксіз өндіру, жоғары конденсат шығымы: -D автоматты төгу нұсқасын таңдаңыз

     -- Үзіліссіз төмен жиілікті жабдық: стандартты қолмен төгу түрі жеткілікті

  4. Портты сәйкестендіру принципі

     -- Магистральдық құбыр диаметрі бар тұрақты сүзгі портының өлшемі; қосымша қысымның төмендеуін болдырмау үшін диаметрді кішірейту/үлкейтуден аулақ болыңыз.

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- Жалпы өнеркәсіптік автоматика: CNC станоктары, ауа цилиндрлері, электромагниттік клапанның алдыңғы жағындағы суды және майды кетіру

     -- Азық-түлік және фармацевтикалық өндіріс: өнімнің ластануын болдырмау үшін майсыз таза ауа көзі

     -- 3C электроника және жабын шеберханалары: беткі жабын ақаулары мен бөлшектердің дәлдігінің ластануын болдырмау үшін май тұманын жояды

     -- Ауа компрессорының кейінгі өңдеу жүйесі: жалпы ауа тазалығын арттыру үшін салқындатылған/адсорбциялық ауа кептіргіштері бар каскадты

Өнімділікті салыстыру: AFF VS AM

Бір сөйлемнен тұратын түйіндеме

     SOLH AFF 1 мкм негізгі желілік дөрекі сүзгі және AM 0,1 мкм май тұманының сепараторы толық 300~14500 л/мин ағын диапазоны, визуалды бітелу индикаторы және қосымша автоматты төгу мүмкіндігі бар, жалпы пневматикалық, тағамдық, медициналық, майсыз ауаны тазартуға арналған ISO8573-1 стандартына сәйкес келетін модульдік каскадты ауа тазарту қондырғыларын құрайды.
