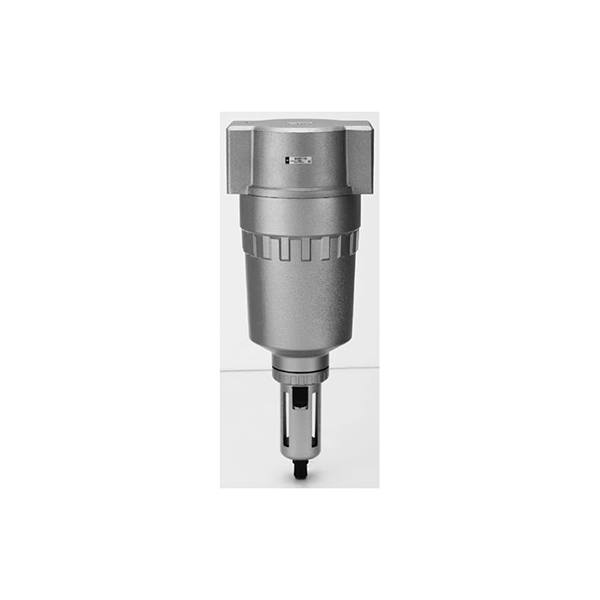

AF800 / AF900 сериясы үлкен сыйымдылығы жоғары ағынды ауа сүзгісі

Бренд:Richge Technology ұсынған SOLH

Өнімге шолу

     SOLH AF800 және AF900 - бұл SMC түпнұсқасы AF800/AF900-мен толық өлшемді және өнімділікпен алмастырылатын өнеркәсіптік үлкен калибрлі жоғары қуатты магистральдық құбыр ауа сүзгілері. Ауа компрессорының негізгі ауа көзі, бүкіл өндірістік желі орталықтандырылған ауамен жабдықтау және көп вентильді аралдық жоғары ағынды пневматикалық жүйелер үшін арналған. AF200/300/400 шағын сплит ауаға қызмет көрсету қондырғыларынан айырмашылығы оларда үлкен ағын арнасы, ультра жоғары тазарту ағыны және үлкен сыйымдылықтағы су жинайтын ыдыс бар.

     Ол қысылған ауаның ішіндегі конденсацияланған суды, тот және шаң қоспаларын центрифугалық жолмен бөледі, төменгі ағындағы электромагниттік клапандарды, цилиндрлерді, вакуумды эжекторларды және үлкен пневматикалық жетектерді толығымен қорғайды, бүкіл пневматикалық желінің істен шығуын айтарлықтай азайтады.

Екі толық сипаттама:

   1.  AF800: орташа үлкен ағын, G1¼ / G1½ порты (1,25 / 1,5 дюйм)

   2.  AF900: аса үлкен магистральдық құбыр сүзгісі, G2 порты (2 дюйм)

     Қосымша керек-жарақтар: қолмен төгу / қалқымалы автоматты төгу, көп дәрежелі сүзгі элементі, мөлдір компьютер ыдысы / жарылыстан қорғалған металл тостаған. Станок кластерлерімен, литий батареяларын өндіру желілерімен, бояу шеберханаларымен және жоғары қуатты ауа көзі сұранысы бар толық химиялық жабдықтармен кеңінен сәйкес келеді.

Толық үлгі кодтау ережесі

   Толық тапсырыс коды пішімі: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Үлкен сыйымдылығы жоғары ауа сүзгісінің сериялық коды

    2. F12 / F16 / F20: порт ағынының өлшемі

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Ортаңғы жұрнақ: Дренаж түрі

     -- Бос: Стандартты қолмен төгу

     -- AD47: NC әдетте жабық қалқымалы автоматты төгу (ДК ыдысы үшін, жабдықты өшіргеннен кейін ауа ағып кетпейді)

     -- AD48-6: Әдетте ашық қалқымалы автоматты төгу ЖОҚ (нейлон металл тостаған үшін, үздіксіз автоматты дренаж)

   4. Соңғы жұрнақ: Су тостаған материал опциясы

     -- Бос: стандартты мөлдір компьютер ыдысы + металл соқтығысудан қорғайтын қақпақ

     -- M: Сұйықтық деңгейін бақылау терезесі бар тот баспайтын металл тостаған (шаңды, майлы, сыртқы қатал орталар үшін)

     -- MG: су көлемін қашықтан бақылауға арналған кірістірілген сұйықтық деңгейін өлшейтін металл ыдыс

   5. Теңшеуге болатын сүзгі элементінің дәлдігі:

     -- Стандартты 5 мкм; қосымша 2 мкм жоғары дәлдік, 10/20/40/70/100 мкм өрескел сүзгі

Әмбебап негізгі техникалық сипаттамалар кестесі

Ішкі құрылым және фильтрацияның жұмыс принципі

  1. 1-кезең: орталықтан тепкіш суды бөлу нұсқаулығының құрылымы

     -- Ауа ағыны жанама бағыт бойынша жоғары жылдамдықпен айналады; орталықтан тепкіш күш сұйық конденсацияланған суды, май тамшыларын және үлкен тот бөлшектерін ыдыстың ішкі қабырғасына лақтырады, олар ауырлық күшімен түбіне түседі. Сүзгі элементінің жүктемесін азайту және ауыстыру циклін ұзарту үшін 95%-дан астам сұйық ластаушы заттар алдын ала бөлінеді.

  2. 2-кезең: Көп қабатты талшықты сүзгі элементі

     -- Орталықтан тепкіш сусыздандырудан кейін қысылған ауа ұсақ қатты шаң мен майда май аэрозоль бөлшектерін ұстап тұру үшін көп қабатты талшықты сүзгі картриджінен өтеді. 2 мкм жоғары дәлдіктегі нұсқасы дәл пропорционалды клапандар мен вакуумдық тізбектер үшін өте таза ауа көзін қамтамасыз етеді.

  3. Ыдыстың үстіне кіріктірілген су шашыратқыш қалқа бөлігі

     --  Сұйық судың таза ауа құбырына ауа ағынымен екінші рет түсуін болдырмау үшін тұндырылған суды түбінде оқшаулайды.

  4. Алынбалы су ыдысы + ағызу жинағы

     Төменгі жағында екі дренаждық ерітіндімен біріктірілген ағызу клапаны:

     -- Қолмен төгу: Жинақталған суды қолмен төгу үшін төменгі түймені басыңыз

     -- Қалқымалы автоматты төгу: су табалдырығына жеткенде қалқымалы дренажды автоматты түрде ашу үшін көтеріледі, үздіксіз өндірістік желілер үшін бақылаусыз жұмыс

   5. Қатты анодталған алюминий қорытпасының негізгі корпусы

     -- Ауа ағынына тым төмен кедергісі бар үлкен тікелей ағынды арна, толық қысымның айқын төмендеуінсіз тұрақты ауа беру

     -- үлкен ағынды жүктеме; майға қарсы және коррозияға қарсы бетті өңдеу.

Қосымша керек-жарақтар мен материалды таңдау нұсқаулығы

   1. Үш су ыдысының опциясы

   1.1 Стандартты мөлдір компьютер ыдысы (зауыттық әдепкі)

     -- Артықшылығы: шеберханадағы темір қалдықтарының сынуына жол бермеу үшін соқтығысуға қарсы металл қабықпен жабдықталған су деңгейін нақты уақытта визуалды бақылау. Құрғақ жабық кәдімгі автоматтандырылған өндірістік желілер үшін қолайлы.

   1.2 Нейлон металл қорғаныс тостаған (M жұрнағы)

     -- Артықшылығы: жоғары соққыға төзімділік, кесу сұйықтығы және ультракүлгін ауа райына төзімділік, сынғыш крекинг қаупі жоқ. Шаңды майлы бояу және жоғары температурадағы станоктың ауыр жұмыс жағдайлары үшін өте қолайлы.

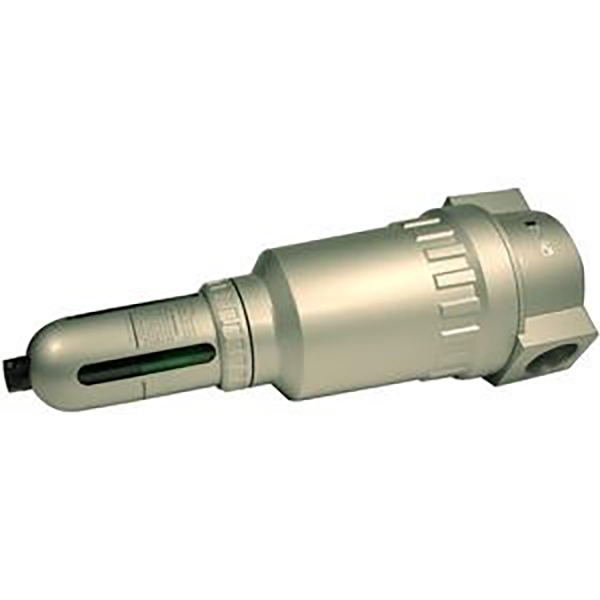

   1.3 Сұйықтық деңгейін өлшейтін металл тостаған (MG жұрнағы)

     -- Металл корпустағы сыртқы бақылау терезесі, жарықтан қорғалған жабық жарылыстан қорғалған орталар үшін оқылатын су көлемі, химиялық және жарылыстан қорғалған цехтар үшін қолайлы.

   2. Екі автоматты төгу үлгісін салыстыру кестесі

  3. Сүзгі элементінің дәлдігін таңдау нұсқаулығы

     -- 5 мкм стандартты сүзгі: көптеген станоктар, цилиндрлер және электромагниттік клапандар үшін әмбебап, ең жақсы баға өнімділігі

     -- 2 мкм жоғары дәлдіктегі сүзгі: вакуумды эжекторлар, дәл пропорционалды реттегіштер, 3C электроникасының өндірістік желілеріне арналған таза ауа тізбектері

     -- 10~100μm дөрекі сүзгі: төменгі ағындағы дәлдіктегі ауа көзінің құрамдастарын қорғау үшін ауа компрессорының шығысындағы негізгі алдын ала сүзгі

Негізгі өнімнің бәсекелестік артықшылықтары

   1. Үлкен саңылау ультра төмен ағынға төзімділік

     -- 1,25/1,5/2 дюймдік түзу клапанның корпусы шағын AF серияларына қарағанда ағынның қимасы әлдеқайда үлкен. Көп цилиндрлі және көп вентильді аралдардың синхронды әрекеті кезінде қысымның ең аз төмендеуі, барлық жабдық үшін тұрақты шығу күші.

   2. Үлкен сыйымдылықтағы су сақтау камерасы

     -- 45см³ үлкен көлемді тостаған жиі су төгу жиілігін азайтады, ауа компрессорының магистральдық құбырында орталықтандырылған сүзу үшін өте қолайлы.

  3. Қатаң еңбек жағдайларын толық қамту

     -- Ішкі, сыртқы, бояу шаңды және химиялық жарылыстан қорғалған орталарға қолданылатын мөлдір компьютер / металл жарылысқа қарсы тостағанды ​​тегін таңдау.

  4. Сәйкес келетін толық желілік ауа көзі шешімі

     -- AR800/AR900 үлкен ағындық қысым реттегішімен және AL800/AL900 май тұманды майлағышымен біріктіріліп, AFC екі блокты / айнымалы ток үш бірлік үлкен сыйымдылығы бар ауа қызметі жинағын, толық негізгі ауа көзі өңдеу блогын құруға болады.

  5. Импорттық брендтермен толығымен ауыстырылады

     -- Тұрақты орнату өлшемі, жіп сипаттамасы және сүзгі элементінің өлшемі халықаралық негізгі брендтермен. Ауа компрессорының магистральдық құбырын жаңарту үшін құбырларды немесе кронштейндерді өзгертусіз тікелей ауыстыру.

  6. Төмен техникалық қызмет көрсету және ұзақ қызмет ету мерзімі

     -- Центрифугалық алдын ала бөлу сүзгі элементінің ластану жылдамдығын баяулатады; сүзгі картриджін бөлшектеуге, тазалауға және шығын материалдарын ауыстыру құнын азайту үшін қайта пайдалануға болады.

Толық ауа көзін сәйкестендірудің стандартты шешімдері

  1. 1-шешім: Ауыр жүкті өндірістік желі негізгі ауа көзі 3-бірлікті құрастыру

     -- Ауа компрессорының шығысы → AF900-F20 сүзгісі + AR900 реттегіші + AL900 майлағышы (AC900 үш бөлікті блок) → PA нейлон магистральдық құбыр тармағы → 4V клапан аралдары, MSQ айналмалы үстел цилиндрлері, әр станциядағы 4F аяқпен жұмыс істейтін консольдер

  2. 2-шешім: жарылыстан қорғалған литий батареялары мен бояу шеберханаларына арналған майсыз екі блокты құрастыру

     -- Ауа компрессорының магистральдық құбыры → AF800-F16 металл тостаған сүзгісі + AR800 реттегіші (AFC800 екі блокты, майлағышты алып тастаңыз) → 50-VFE/50-VPE жарылыстан қорғалған электромагниттік клапандар + ZU вакуумды эжекторды ұстау станциялары

  3. 3-шешім: шағын станок кластерлері үшін орталықтандырылған ауамен жабдықтау

     -- AF800-F12 (G1¼) жоғары ағын сүзгісі → 3F табан клапандары, SC стандартты цилиндрлері және C110 пневматикалық пистолеттері бар бірнеше станоктарды қамтамасыз ететін көп жақты PU/PA магистральдық құбыры

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- CNC станоктарының үлкен кластерлері, ауыр штамптау және тойтару жабдықтарының негізгі ауа көзі

     -- Литий батареясының жабыны, ұяшықтарды құрастыру жарылыстан қорғалған автоматтандырылған өндірістік желілер

     -- Автомобильді толық бояу, сия мен шаңның жарылуынан қорғайтын шеберханалары

     -- Ірі орау желілері, логистикалық сұрыптаушы көп станциялы орталықтандырылған ауамен жабдықтау

     -- Химиялық құбырды автоматты басқару клапаны, толық пневматикалық жабдықты қолдайтын мұнай және газ

     -- Төменгі ағындағы дәлдіктегі ауа көзінің құрамдастарын қорғау үшін ауа компрессоры бөлмесінің негізгі кірісіндегі бастапқы алдын ала сүзгі

Таңдау және пайдалану спецификациясының ескертулері

  1. Ағынды таңдау ережесі

     -- Бір құбырдағы цилиндрлер мен клапан аралдарының жалпы ауа шығыны 6000 л/мин асса, AF800 таңдау керек; 12000 л/мин жоғары AF900 таңдаңыз. Кішкентай AF200/300 жоғары ағынды көтере алмайды, бұл қысымның күрт төмендеуіне және цилиндрдің жеткіліксіз тартылуына әкеледі.

  2. Ыдысты таңдау қызыл сызығы

     -- Бояу, кесу сұйықтығы бар майлы орта, ашық ауада және жарылыстан қорғалған жерлерге стандартты компьютердің мөлдір тостағанын пайдалануға тыйым салынады. Соққыдан кейін крекинг пен судың ағуынан туындайтын қауіпсіздік қаупін болдырмау үшін M/MG металл нұсқасына ауысу керек.

  3. Вакуумдық тізбектерге арналған міндетті ереже

     -- Вакуумды ұстайтын өндірістік желілер тек AFC екі блокты құрастыруды (майлаушысыз) қабылдайды. ZU/ZB вакуумды эжекторларының майлау майын блоктайтын саптамаларын болдырмау үшін AL май тұманды майлағышты тізбектей қосу мүмкін емес.

  4. Орнату бағыты стандарты

     -- Клапан корпусының жоғарғы жағында басылған IN/OUT ауа ағынының көрсеткісі, көрсеткі ауаның кіру бағытын қатаң сақтай отырып орнатыңыз; судың қалыпты түсуін және конденсацияланған судың жиналуын қамтамасыз ету үшін су ыдысы тігінен төмен қарап тұруы керек.

  5. Техникалық қызмет көрсету цикліне қойылатын талаптар

     -- ДК ыдысы: Жинақталған суды күнделікті тексеріңіз; автоматты төгу үлгісі қалқыма кептелістерін апта сайын тексереді

     -- 5 мкм стандартты сүзгі элементі: 30 күн сайын тазалаңыз, қатты шаң жағдайында әр 15 күн сайын ауыстырыңыз

     -- 2 мкм жоғары дәлдіктегі сүзгі элементі: әр 15 күн сайын ауыстырыңыз

     -- Техникалық қызмет көрсету алдында: тостаған мен сүзгі картриджін шығарар алдында алдыңғы негізгі HSV қолмен өшіру клапанын жабыңыз, түтік құбырындағы қалдық қысымды шығарыңыз

Бір сөйлемнен тұратын түйіндеме

     SOLH AF800/AF900 үлкен сыйымдылығы бар магистральдық құбырдағы ауа сүзгісі 12000 ~ 20000 л/мин ультра жоғары ағыны бар орталықтан тепкіш алдын ала бөлу құрылымын, қосымша автоматты қалқымалы ағызу және мөлдір/металл жарылыстан қорғалған су тостағанын қабылдайды, AR/AL800/900-ге сәйкес келеді. компрессорлық магистральдық желілер, литий батареялары, сырлау және ауыр станоктар орталықтандырылған ауамен жабдықтау жүйелері.
