4H сериясы 5/2 және 5/3 жолды қолмен иінтіректі клапан | Қолмен басқарылатын бағытты басқару клапаны

Бренд: SOLH by Richge Technology | Қолмен жөндеуге және қауіпсіздікті тоқтатуға арналған 5/2 5/3 жолды тұтқалы пневматикалық клапан

1. Өнімге шолу және негізгі құрылым

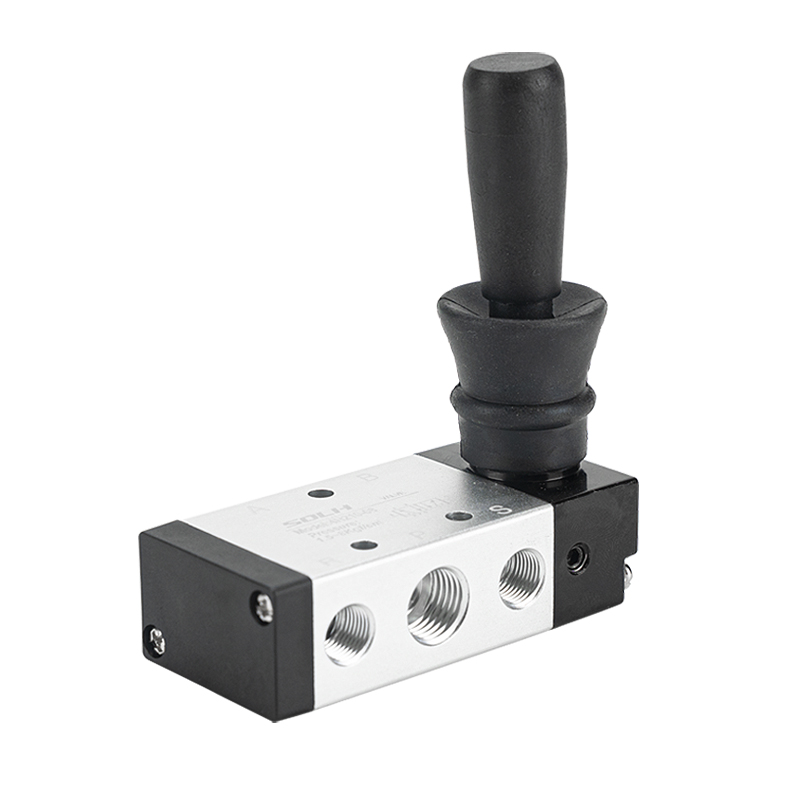

     SOLH 4H сериясы AirTAC стандарты болып табылады5/2 жолды және 5/3 жолды қолмен иінтіректі бағыттаушы клапан, сонымен қатар қолмен басқарылатын катушка клапаны ретінде белгілі. Ол пневматикалық тізбектерді электр немесе пневматикалық басқару сигналдарынсыз қолмен басқару арқылы ғана ауыстырады. Жабдықты қолмен жөндеу, апаттық қауіпсіздікті тоқтату және цилиндрдің жүгіруін басқару үшін кеңінен қолданылады, ол серіппелі қалпына келтірудің және болат шарды құлыптаудың қосарлы орналасу режимдері бар дәл катушка құрылымы мен берік алюминий қорытпасы корпусымен ерекшеленеді. 4В электромагниттік клапандармен және 4А пневматикалық клапандармен толығымен ауыстырылады, бұл стандартты пневматикалық жүйелер үшін әмбебап қолмен басқару компоненті.

  1.1 Стандартты 5 порттық интерфейс анықтамасы

     • P порты: Негізгі сығылған ауа кіріс порты

     • A/B жұмыс порттары: ұзарту және тарту соққыларын басқару үшін қос әрекетті цилиндрлерді қосуға арналған қос шығыс порттары

     • R/S шығыс порттары: шуды азайтуға арналған стандартты дыбыс өшіргіш қондырғысымен үйлесімді қысымды түсіретін шығыс порттары

     • Жүргізу режимі: Тікелей қолмен тұтқаны ауыстырып қосу жұмысы

     • Құрылымдық ерекшелігі: Жоғары дәлдіктегі катушка түрі, жоғары берік алюминий қорытпасынан жасалған корпус, тұрақты жұмыс үшін серіппелі қалпына келтіру / болат шарикті орналастыру құрылымы

2. 5/2 жолды қолмен иінтіректі клапан (екі позиция)

  2.1 Көктемді қолмен қалпына келтіру түрі (4H210/310/410)

     • Жұмыс принципі: Ауа тізбегін кері айналдыру үшін тұтқаны ауыстырыңыз; рычаг қолды босатқаннан кейін серіппе күшімен автоматты түрде қалпына келтіріледі.

     • Негізгі сипаттамалар: Қолды босату арқылы жылдам қалпына келтіру, қате жұмыс істеуге қарсы тамаша өнімділік және жоғары жұмыс қауіпсіздігі.

     • Типтік үлгі: 4H210-08 (G1/4 порт, 5/2 жолды серіппелі қалпына келтіру қолмен клапан)

  2.2 Қолмен құлыптау түрі (4H210L/310L)

     • Жұмыс принципі: Тұтқаны өздігінен құлыптау құрылымымен жабдықталған. Клапан ауыстырып қосқаннан кейін кері позицияны сақтайды және қайтару үшін қолмен қалпына келтіру қажет.

     • Негізгі сипаттамалар: Тұрақты позициялау және ұзақ мерзімді позицияны ұстау, кездейсоқ жанасу мен дұрыс жұмыс істемеуді тиімді болдырмайды, ұзақ уақыт жұмыс жағдайларына жарамды.

     • Типтік үлгі: 4H210L-08 (G1/4 порт, 5/2 жақты құлыптау қолмен клапан)

3. 5/3 жолды қолмен иінтіректі клапан (үш позиция)

  4H230/330/430 сериялы 5/3 жақты қол клапандары пневматикалық басқарудың жетілдірілген талаптарына сәйкес келетін үш кәсіби орта позиция функциясы бар қос тұрақты болат шарикті орналастыру дизайнын қабылдайды.

     • Жабық орталық (C түрі): Ортаңғы күйде толығымен жабық. Аспалы және тік станциялар үшін цилиндрді құлыптауды, қысымды ұстауды және құлаудан қорғауды жүзеге асырады.Типтік үлгі: 4H230C-08

     • Шығару орталығы (E түрі): A/B жұмыс порттары ортаңғы позициядағы шығыс порттарымен байланысады. Жүйе қысымды толығымен босатып, цилиндрдің еркін қалқып кетуіне, жабдықты қолмен жөндеуге және қауіпсіздікті қорғауға мүмкіндік береді.Типтік үлгі: 4H230E-08

     • Қысым орталығы (P түрі): P ауа кірісі A/B порттарымен ортаңғы күйде байланысады, синхронды қысу және күш тепе-теңдігін бақылау үшін қос әрекетті цилиндрді бір әрекетті шығысқа түрлендіреді.Типтік үлгі: 4H230P-08

4. Стандартты үлгі кодтау ережелері және жалпы үлгілер

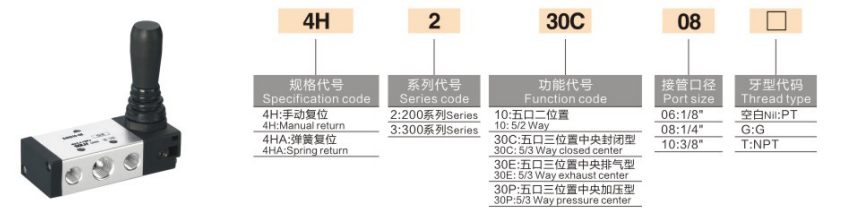

 1. Кодтау логикасы: 4H [Өлшем коды] [Функция коды] - [Порт өлшемі]

  2. Негізгі жалпы үлгілер

     • 4H210-08: 5/2 жолды серіппелі қалпына келтіру, G1/4 портты әмбебап қолмен клапан

     • 4H210L-08: 5/2 жолды өздігінен құлыпталатын ұзақ мерзімді позицияны ұстау түрі

     • 4H230C-08: 5/3 жақты жабық орталық, цилиндр қысымын ұстау және құлыптау моделі

     • 4H310-10: 5/2 жолды серіппелі қалпына келтіру, G3/8 үлкен ағынды қолмен басқару клапаны

5. Әмбебап негізгі техникалық параметрлер

6. Өнімнің негізгі артықшылықтары

     • Таза қолмен жарылысқа төзімді қауіпсіздік өнімділігі: Электрлік құрамдас бөліктер мен қуат көзі қажет емес, ұшқын қаупі жоқ. Жанғыш, жарылғыш және шаңды ортада жабдықты жөндеуге, апаттық тоқтату операциясына және қолмен басқаруға өте қолайлы.

     • Толық сценарийлер үшін қос позициялау режимдері: Қауіпсіздікті жылдам қалпына келтіруге және қате жұмыс істеуге қарсы серіппелі қалпына келтіру түрі; қысқа уақыттық жүгіруді және ұзақ жұмыс жағдайларын қамтитын ұзақ мерзімді тұрақты позицияны ұстауға арналған құлыптау түрі.

     • Әмбебап үш позициялық ортаңғы функциялар: Цилиндрді құлыптауды және қысымды ұстап тұруды, жүйенің қауіпсіздік қысымын төмендетуді және синхронды қысқыш теңгерімді басқаруды жүзеге асыру үшін C/E/P үш ортаңғы режимімен жабдықталған.

     • Икемді және әмбебап орнату: Көп бұрышты бекітілген орнату арқылы панельді орнатуды және негізді орнатуды қолдайды. Толығымен әмбебап және орнату өлшемдеріндегі 4В электрлік басқару клапандарымен және 4А пневматикалық басқару клапандарымен ауыстырылатын.

     • Тұрақты және берік жұмыс: Дәл катушканы сәйкестендіру және болат шарикті орналастыру құрылымы қолдың анық сезінуін, қытырлақ кері айналуды, төмен үйкелісті және ұзақ қызмет ету мерзімін қамтамасыз етеді.

7. Типтік қолданба сценарийлері

     • Екі әрекетті цилиндрлерді қолмен жөндеу, жүгіру жұмысын және техникалық қызмет көрсету қауіпсіздігін бақылау

     • Қауіпсіздік есігін блоктау және авариялық тоқтату пневматикалық тізбектері, жарылыстан қорғалған аймақтарды қолмен басқару

     • Қуатты емес жабдықты және автоматтандырылған өндірістік желілерді қолмен кері басқару

     • Электрлік/пневматикалық/қолмен басқару режимдерін икемді ауыстыру үшін 4В электромагниттік клапандарды және 4А пневматикалық клапандарды орнында ауыстыру және жөндеу.

Бір сөйлемнен тұратын түйіндеме

     SOLH 4H сериясы қос позицияны қалпына келтіру/құлыптау және C/E/P үш ортаңғы функциясы бар әмбебап 5/2 және 5/3 жолды қолмен тұтқалы клапан. Таза қолмен қауіпсіздікті басқару және 4V/4A толық ауыстыру мүмкіндігі бар, бұл пневматикалық жүйені қолмен жөндеуге және қауіпсіздікті авариялық тоқтатуды басқаруға арналған стандартты қолмен басқарылатын клапан.
