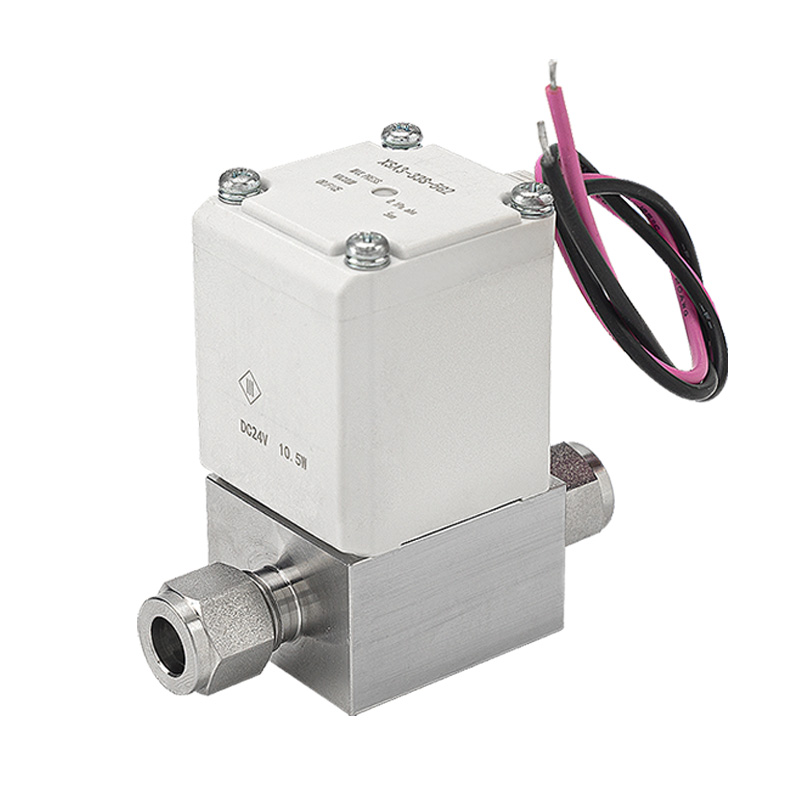

XSA сериясы Әдетте жабық жоғары вакуумды электромагниттік клапан

Бренд:Richge Technology ұсынған SOLH

1. Өнімді орналастыру

     SOLH XSA сериясы - бұл өте жоғары вакуумдық тізбектер үшін арнайы әзірленген әдетте жабық электромагниттік клапан. Ол ауа мен инертті газ ортасын дәл қосу-өшіруді басқаруды жүзеге асырады. Ең жоғары вакуумға төзімділік, өте аз ағып кету, ластануға қарсы таза құрылым және жылдам әрекет ету жылдамдығы, ол жартылай өткізгіштерді, PV панельдерін, СКД дисплейлерді, медициналық және тамақ өңдеу машиналарын қоса, дәл технологиялық жабдық үшін негізгі вакуумдық компонент ретінде қызмет етеді.

2. Негізгі негізгі мүмкіндіктер

-- Ультра жоғары вакууммен үйлесімділік

     Ең төменгі жұмыс абсолютті қысымы 1×10⁻⁶ Па жетеді, бұл вакуумды тұрақты ұстауға және вакуумдық жүйелердің жылдам айдау тиімділігіне кепілдік беру үшін ультра жоғары вакуумдық процестің стандарттарына толығымен сәйкес келеді.

-- Өте жақсы тығыздау және өте төмен ағып кету

     Ішкі ағып кету ≤ 1,3×10⁻⁹ Па·м³/с; сыртқы ағу ≤ 1,3×10⁻¹¹ Пам³/с. Қосарланған төмен ағып кету өнімділігі жүйенің вакуум деңгейін тұрақтандырады және жұмыс ортасы үшін қауіпті газдың шығу қаупін жояды.

-- Төмен бөлшектерді тазарту оңтайландырылған құрылым

     Жылжымалы құрамдас бөліктердің үйкелісін және бөлшектердің пайда болуын азайту үшін клапан корпусының ішіне біріктірілген ішкі серіппе, таза бөлменің қатаң талаптарымен өндірістік желілерге тамаша сәйкес келеді.

-- Төмен қуат тұтыну және жеңіл салмақ

     Алдыңғы буындармен салыстырғанда катушкалар қуатын тұтыну 25%-ға дейін төмендеді; жалпы салмағы максимум 18%-ға (кемінде 0,41 кг) қысқартылады. Энергияны үнемдейтін дизайн дәл жабдық жақтауларына ықшам біріктіруді жеңілдетеді.

-- Бірнеше қосылым опциялары

     Екі әмбебап қосылым схемасы қол жетімді: беттік тығыздағыш фитингтер, 1/4 «және 3/8» феррульді қысу фитингтері және әртүрлі стандартты вакуумдық құбырдың техникалық сипаттамаларымен үйлесімді ішкі Rc/NPT жіптері.

-- Кең кернеу диапазоны және әртүрлі электрлік терминалдар

     DC24V, AC110V / AC220V қоса алғанда, негізгі кернеулерді қамтиды. Жылдам аша терминалдары, DIN терминалдары және құбырға кіру сияқты бірнеше сым пішіндері барлық автоматтандырылған басқару жүйелеріне бейімделеді.

-- Тұрақты және қауіпсіз өнеркәсіптік сертификаттау

     UL94V-0 отқа төзімді катушкалар; RoHS, CE, CAT.ES140-7B стандарттарымен сертификатталған, ұзақ мерзімді үздіксіз үздіксіз өндірістік жұмыс үшін жарамды.

3. Толық техникалық сипаттамалар кестесі

4. Типтік қолданба сценарийлері

      --Жартылай өткізгіштерді өндіру: технологиялық камераға газ айдау және вакуумдық құбырды қосу-өшіруді басқару

     -- PV және СКД өндіріс желілері: ультра жоғары вакуумды камераны сорғы және қысымды ұстайтын ілмектер

     -- Медициналық жабдық: вакуумды зарарсыздандыру құралдары және аналитикалық зертханалық вакуумдық схемалар

     -- Тамақ өнеркәсібі: вакуумды орау және вакуумды кептіру машиналары

     -- Ғылыми-зерттеу зертханалары: Ультра жоғары вакуумды эксперименттік құрылғылар және бөлшектер физикасын сынау жабдықтары

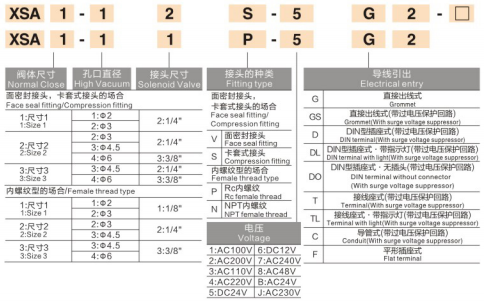

5. Үлгі мысалдары және таңдау бойынша нұсқаулар

5.1: Типтік үлгі кодтары:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Негізгі таңдау нүктелері

      -- Вакуум деңгейіне қойылатын талаптарды растаңыз: 1×10⁻⁶ Па (abs) ультра жоғары вакуум өнімділігі қажет пе

      -- Құбырды қосу түрін таңдаңыз: Беттік тығыздағыш, феррульді фитинг немесе Rc/NPT ішкі жіп

      -- Катушка кернеуі мен электр терминалын сәйкестендіріңіз: DC24V немесе айнымалы ток сериясы; жылдам аша / DIN / құбыр сымдары

      -- Жүйе ағынының сұранысын қанағаттандыру үшін порт өлшемін растаңыз: 1/4", 3/8"

Бір сөйлемнен тұратын түйіндеме

     SOLH XSA әдетте жабық жоғары вакуумды электромагниттік клапан 1 × 10⁻⁶ Па ультра жоғары вакуумдық жұмысты ультра төмен ағып кетумен, таза аз бөлшектері бар ішкі құрылымымен және барлық дәлдіктегі вакуумдық өнеркәсіптік процестер үшін сенімді коммутациялық құрамдас ретінде әрекет ететін бірнеше ауыспалы қосылымдарды қолдайды.
