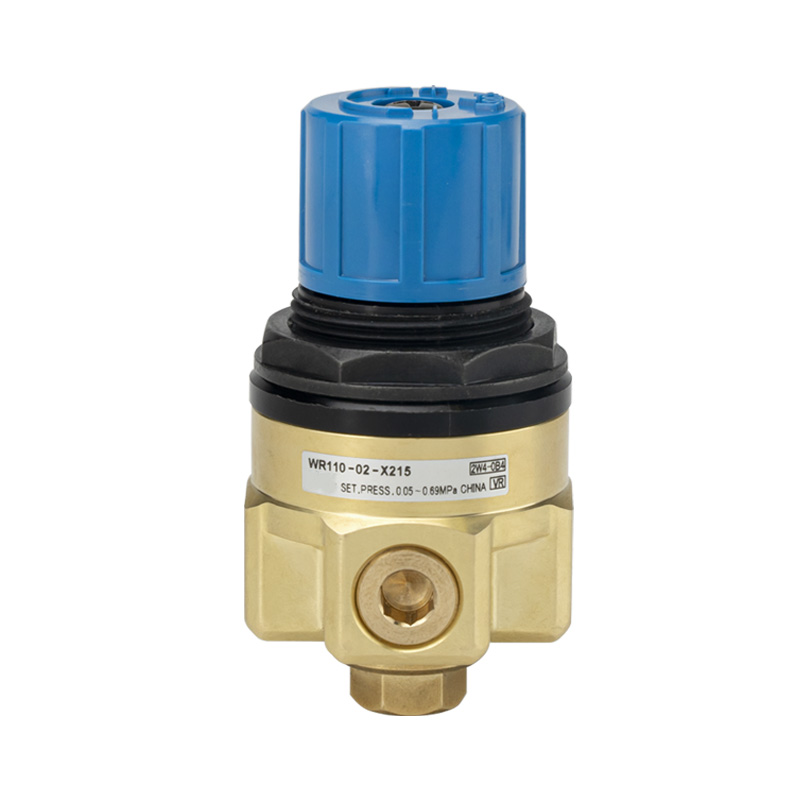

WR110 сериялы ықшам су қысымын реттегіш

Бренд:OLH by Richge Technology (睿其格科技)

Өнімді орналастыру

     WR110 сериясы - өнеркәсіптік салқындату суы мен технологиялық су құбырлары үшін арнайы әзірленген тікелей әсер ететін ықшам қысым реттегіші. Коррозияға қарсы арнайы жезден жасалған корпуспен жасалған бұл клапан судың қысымын тұрақты реттеуді және су айналымының миниатюралық жүйелеріне сәйкес келетін әртүрлі орнату нұсқаларын ұсынады.

Құрылым және жұмыс принципі

     --Кіріктірілген рельефтік функциясы бар тікелей әсер ететін композициялық поршенді-диафрагмалық құрылым

     --Қолданылатын орта: ағын су және жалпы өндірістік су; ионсыздандырылған немесе ультра таза су үшін жарамсыз

     --Клапан корпусы тоттануға және қақтауға қарсы өнімділігі бар арнайы жезден жасалған материалды қабылдайды

     --Үстінен бекітілген құлыпталатын көк реттеу тұтқасымен жабдықталған

     --Манометрді орнату үшін резервтелген Rc1/8 бүйірлік порты

     --Орнатудың екі шешімі: тікелей бұрандалы орнату немесе қосымша B21-1P бекіту кронштейні

Негізгі негізгі мүмкіндіктер

1. Екі қосымша реттелетін қысым диапазоны

     --WR110-X224 төмен қысымды нұсқасы: 0,08–0,39 МПа

     --WR110-X215 орташа қысымды нұсқасы: 0,05–0,69 МПа Максималды жұмыс қысымы 0,8 МПа жетеді, ал қорғану қысымы 1,72 МПа деңгейінде.

2. Су дәрежесінде коррозияға қарсы жезден жасалған конструкция

     Арнайы жезден жасалған корпус судың коррозиясына және әктің жиналуына тиімді қарсы тұрады. Суға төзімді резеңке тығыздағыштармен үйлеседі, жұмыс температурасы -5℃ ~ +60℃ қамтиды.

3. Шағын жинақы және жеңіл контур

     Жалпы өлшемі φ45×75мм, таза салмағы небәрі 0,26 кг, кіріктірілген жабдықтар мен тар салқындатқыш су құбырлары өте жақсы сәйкес келеді.

4. Артық қысымнан қорғаумен тұрақты реттеу

     Жылдам жауап беру және шығыс қысымының шамалы ауытқуы. Ішкі рельефтік арна төменгі ағынды құбырларды қорғау үшін артық қысымды автоматты түрде босатады. Құлыпталатын тұтқа діріл немесе кездейсоқ жанасу салдарынан болатын қысымды күтпеген реттеуден сақтайды.

5. Икемді жіп порттары және көп бағытты орнату

     Стандартты Rc1/8 және Rc1/4 порттары; X215 үлгісі үшін NPT ағыны қосымша. Арнайы бүйірлік өлшеуіш порты сақталған және оңтайлы өнімділік үшін тік орнату ұсынылады.

Техникалық сипаттамалар кестесі

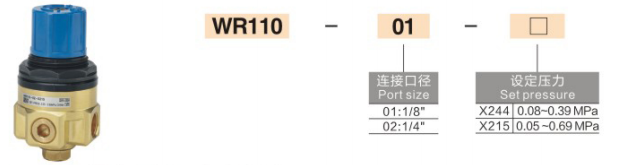

Үлгі кодының түсіндірмесі

Мысал: WR110-02-N-X215

     --WR110: Негізгі өнім сериясы

     --01 / 02: Сәйкес порт өлшемі

     --N: NPT жіп нұсқасы; бос белгі стандартты Rc ағынын білдіреді

     --X215 / X224: әртүрлі қысымды реттеу диапазондарының коды

Әдеттегі қолданба сценарийлері

     Станок пен шпиндельді салқындату су айналымы желілері Лазерлік кесу және дәнекерлеу жабдықтарына арналған салқындату жүйелері Кіші суды тазарту және RO мембраналық кіріс қысымын тұрақтандыру Аспаптар мен аналитикалық құрылғыларды сынауға арналған сумен жабдықтау құбырлары Баспа және қағаз өндіру машиналарындағы ылғалдандыру және бүрку схемалары Медициналық және жартылай өткізгіш көмекші жабдықтарға арналған таза емес технологиялық су құбырлары。

Бір сөйлемнен тұратын түйіндеме

     WR110 суға арналған қысым реттегішінде масштабтауға қарсы жезден жасалған корпус, 0,8МПа қысым рейтингі, қос реттелетін қысым диапазоны, ықшам өлшем, кіріктірілген рельеф және құлыпталатын тұтқа бар, бұл оны шағын өнеркәсіптік су айналымы жүйелері үшін қысымды басқарудың таңдаулы компоненті етеді.
