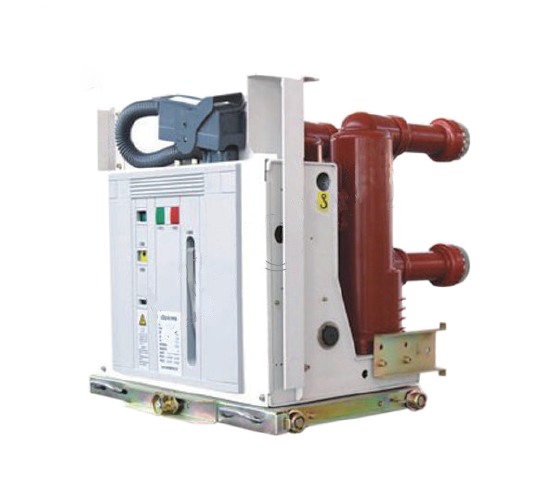

VSG-12 оқшаулау цилиндрі бар VCB ажыратқышы

VSG-12 оқшаулау цилиндрі бар VCB ажыратқышы

   Біздің үлкен тауарларымыздың жоғары сапасы, бәсекеге қабілетті баға және металл жабық электрлік қосалқы қондырғылар, LV электр тарату шкафы, жоғары кернеудің жоғары коммутаторы үшін өте жақсы мәртебеге ие боламыз. Болашаққа кезіккенде, біз адалдық, құрмет, инновация, құмарлық, құмарлық пен кәсіби команданың негізгі құндылықтарын ұстанамыз, әрқашан тұтынушы-центрлік тәсілдерді ұстанады және жоғары сапалы өнімдер мен қызметтерге қайта ораламыз. Біз біздің бай адам ресурстарымызға және нарықтың жалпы дамуына инновациялық механизмге бейімделуіміз үшін өте жақсы ғылыми зерттеулеріне сенеміз. Біз бірінші кезектегі мақсатқа, беделге және қызметке ұмтыламыз, ал бірінші кезекте, сауда-саттық принциптерін және өзара пайдасын ұстануды ұстанамыз. Біз әр түрлі шеңберлердегі достарымен және шетелде және шетелде жаңа қимылмен жұмыс жасаймыз.

Шығарылатын вакуумдық ажыратқыш

  VSG-12 ішкі кернеулі вакуумдық сөндіргіш (ABBBER: ажыратқыш: ажыратқыш) - бұл 12 кВ-тық кернеумен жабдықталған электрмен жабдықтаудың ішкі үш фразасы. Бұл өнім GB1984-2003 (A.C ажыратқыш), jb3855-1996 сәйкес келеді, DL403-2000 (жоғары вольтты ажыратқыш), DL403-2000 (жоғары кернеулі вакуумды ажыратқышқа тапсырыс беру үшін техникалық жағдайлар) және IEC 62271-100: 2001 (жоғары вольт ажыратқыш). Оны желілік жабдықтағы жабдықты қорғау және басқару үшін және өндірістік және тау-кен кәсіпорнының динамикалық дизайны үшін пайдалануға болады .IT Жүктеме және әр түрлі мүлікпен жиі жұмыс істеуге жарамды және әр түрлі мүлікпен жиі жұмыс істеуге жарамды және қысқа тұйықталу тогының бұзылуымен байланысты.

Шығарылатын вакуумдық ажыратқыштар 12-250 кВ-қа дейін және 50/60 Гц жиіліктегі кернеулі үш фазалы айнымалы ток энергетикалық жүйелеріне жарамды. Олар электр станцияларында, қосалқы станцияларда, мұнай-химия, металлургия, металлургия, өндірістік және басқа да салаларда, әуежайларда, тұрғын аудандарда, басқаларда және т.б.-да кеңінен қолданылады. Электр жабдықтарын бақылау және қорғау, әсіресе, ағымдық немесе көп тізбекті тогтарында бақылау қажет. Оны ішкі ауамен оқшауланған тарату қондырғыларында орнатуға болады, мысалы, kyn28 немесе AMS түрі.

  Ажыратқыштың ажыратқышы жетілген APG технологиясынан жасалған. VD4 терминал буферін қолдану жабық терминалдың кез-келген жұмыс ортасында сенімді болуын қамтамасыз етеді. VD4 ГБ, DL, IEC, DIN, VDE және басқа да алдыңғы қатарлы өндірістік елдердің талаптарына толық сәйкес келуі мүмкін.

Вакуумдық ажыратқыш негізінен үш бөлімнен тұрады: вакуумдық доғаны сөндіру камерасы, жұмыс механизмі, кронштейн және басқа компоненттер.

1. Вакуумды доғалы сөндіру камерасы

Әр түрлі қосқыштарға сәйкес, керамикалық вакуумдық доғалар, сыртқы скриндтері бар, сыртқы экрандармен, аралық жапсырылған кесек магнит өрісі және ішкі тығыздағыштары бар, ішкі плеверленген әйнекті сөндіргіштер бар. Негізгі құрылым келесідей:

•  Ауа өткізетін оқшаулау қабықшасы: ауа өткізбейтін оқшаулау жүйесі керамикалық, әйнек немесе микрокристалды шыныдан жасалған әйнекті әйнекті әйнекті оқшаулау цилиндрінен, жылжымалы аяқтың қақпағынан, тұрақты қақпақтан, ал тот баспайтын болаттан жасалған гофрленген құбыр - вакуумдық пломбаланған контейнер. Ауылдыққа қарсы тұру үшін, тығыздау түріндегі қатаң жұмыс процедураларына қосымша, материалдың өзі кішігірім тыныс алуы және ішкі газды шығару үшін қажет.

• Өткізгіш жүйесі: ол бекітілген өткізгіш өзек, бекітілген доғалардан, тұрақты байланыс, қозғалмалы байланыс, қозғалмалы байланыс, қозғалмалы доғалар және қозғалатын өткізгіш шыбық. Контакт құрылымы шамамен үш түрге бөлінуі мүмкін: цилиндрлік контакті, көлденең магнит өрісі контафильмнің ілінген беті спираль тәрізді, бойлық магнит өрісімен байланыс. Қазіргі уақытта ARC сөндіру камерасының бұл түрі берік және тұрақты доғаны сөндіру қабілеті бар бойлық магнит өрісінің технологиясын қабылдады.

• Қорғаныс жүйесі: Shielding қақпағы - вакуумды доғалы сөндіру камерасындағы бөлшектік компонент, сонымен қатар, контактілер нүктесі, гофрленген қорғаныс қақпағы, сондай-ақ кернеудің негізгі қорғаныс қақпағы сияқты түрлі қорғаныс қақпағы бар. Негізгі экрандық қақпақтың функциясы келесідей: ① Арк процесі кезінде оқшаулау қабығының ішкі қабырғасына шашырауының алдын алу үшін, осылайша қабықтың оқшаулығын азайтады. Arifial Arc Secrintion Caza-да электр өрісін таратудың біркелкілігін арттыру пайдалы және вакуумды доғаруды сөндіру доңғалақ өнімдерінің өнімдерін миниатюрюциялауға және кейбір ARC энергиясын сіңіруге ықпал етеді және кейбір ARC Energy-ді сіңіру арк-алшақтықты қалпына келтіру үшін пайдалы.

2. Жұмыс механизмі

Ажыратқыштың әр түрлі түрлеріне сәйкес, әр түрлі жұмыс механизмдері қолданылады. Жалпы жұмыс механизмдеріне көктемгі жұмыс механизмі (VS1), тұрақты магниторлық жұмыс механизмі және аралас жұмыс механизмі (VBD) кіреді.

Басқа бөліктер: шасси көліктері, оқшаулау кронштейндері, оқшаулағыштар және т.б.

Вакуумдық ажыратқыштардың сипаттамалары қандай

• 50KA-ға дейін күшті сыну қабілеті; Сынық аяқталғаннан кейін жарықтар арасындағы орта тез қалпына келеді және ортасын ауыстырудың қажеті жоқ.
• Контактінің ашылу қашықтығы аз. 10 кВ вакуумдық ажыратқыштың контактілік қашықтықтағы қашықтығы шамамен 10 мм құрайды. Қажетті жұмыс күші аз, әрекет жылдам, жұмыс механизмін жеңілдетуге болады, ал қызмет көрсету мерзімін ұзартуға болады. Жалпы, техникалық қызмет көрсету шамамен 20 жыл ішінде қажет емес.
• Қысқа доғалар сөндіру уақыты, арыданың кернеуі, төмен доғалы энергия, аз байланыс, аз, төмен, аз үзілістер және үзіліс.
• Мобильді нұсқаулық ROD-тің кішкентай инерцияға ие және жиі жұмыс істеуге жарамды.
•  Коммутаторды пайдалану кезінде әрекет шуылы төмен, оны қалалық пайдалану үшін қолайлы етеді.
• ARC сөндіру немесе оқшаулау медиасы майды пайдаланбайды, ал өрт немесе жарылыс қаупі жоқ.
• Байланыс жетекшісі - бұл толығымен жабық құрылым, ол ылғал, шаң және зиянды газдардың әсерінен өз өнімділігін төмендетпейді. Сенімді жұмыс және тұрақты жұмыстан тыс жұмыс. Тәуелсіз компонент ретінде доғаның сөндіру камерасын орнату және күйге келтіру оңай.
• Вакуумдық ажыратқыштың қызмет ету мерзімі ішінде байланыс бөлігі техникалық қызмет көрсетуді және тексеруді қажет етпейді. Техникалық қызмет көрсету және тексеру жүргізілген болса да, қажет уақыт өте қысқа.
• Доғаны жабық ыдыста сөндірілген, ал доғ және ыстық газ ашық емес.
• Тарату желілерін қолдану үшін жарамды бірнеше рекульлуляциялық функциялармен жабдықталған

Артықшылығы:

• Қарапайым құрылым
• Ультра төмен төзімділікке бейімделу вакуумды
• Бейімделуді оңтайландыру және көктемнің модульдік механизмі
• Жиі жұмыс істеуге жарамды
• Тегін техникалық қызмет көрсету, ұзақ қызмет ету мерзімі
• Жоғары сенімді орындау

Негізгі ақпарат.

Техникалық параметрлер

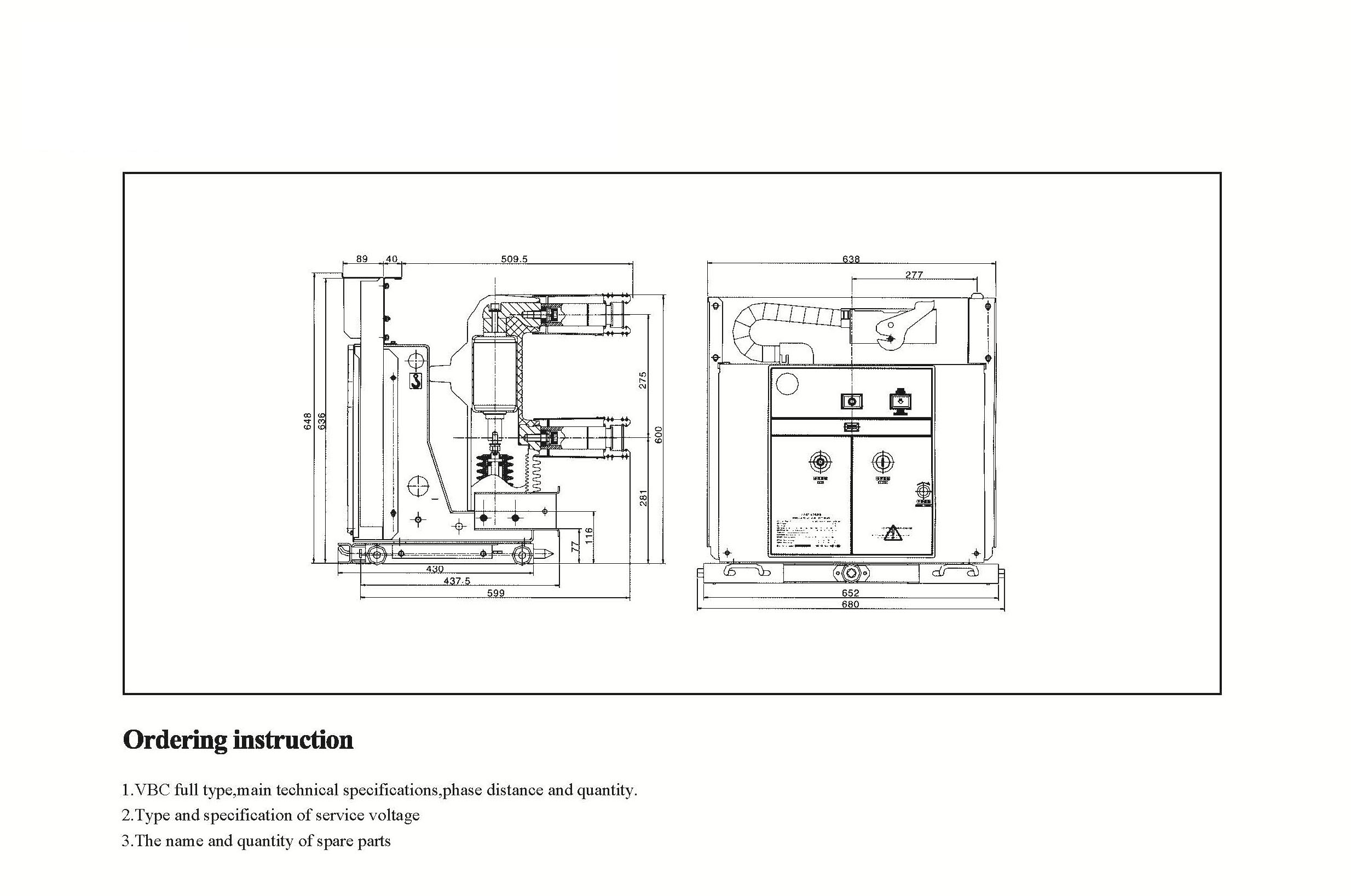

Техникалық сызбалар

Жоғары вольтты вакуумдық ажыратқышқа арналған қызмет ортасы (VCB)

а) ауа температурасы: ең жоғары температура: + 40ºC; Ең төменгі температура: -25ºC

б) Ылғалдылық: орташа айлық ылғалдылық 95% құрайды; Күнделікті ылғалдылық 90% құрайды.

в) Биіктік: максималды орнату биіктігі: 2500 м

г) коррозиялық және жанғыш газдармен, бумен және т.б. ластанған атмосфера жоқ екені анық.

Жиі қойылатын сұрақтар

С: Мен сіздің өнімдеріңіздің бағасын ала аламын ба?

Ж: Қош келдіңіз. Өтінемін, бізге сұрақ-жауап жіберіңіз. Біз сізге 24 сағат ішінде жауап береміз.

С: Жаппай тапсырыс алдында үлгіні ала аламын ба?

Ж: Ия, біз сапаны тексеру және тексеру үшін үлгіні қолдаймыз.

С: Біздің логотип / компанияның атын өнімдерге басып шығарамыз ба?

Ж: Ия, әрине, біз OEM қабылдаймыз, содан кейін бізге бренд авторизациясын қамтамасыз ету керек

С: Сіз өнімді теңшеуді қабылдайсыз ба?

Ж: Ия, әрине, нақты сызбалармен немесе параметрлермен қамтамасыз етіңіз, біз сіздерді бағалаудан кейін айтамыз

С: Қорғасын уақыты қандай?

Ж: Қорғасын уақыты тапсырыс берілген мөлшерге байланысты, әдетте, төлемді алғаннан кейін 7-20 күн ішінде байланысты.

С: Сіздің сауда терминдеріңіз қандай?

Ж: Біз EXW, FOB, CIF, FCA және т.б. қабылдаймыз.

С: Сіздің төлем әдісіңіз қандай?

Ж: Біз T / T, Western Union, PayPal, қайтарымсыз л / с қабылдаймыз және т.с.с.

С: Сіз дайын өнімді тексересіз бе?

Ж: Иә, өндіріс пен дайын өнімнің әр сатысы жеткізілім алдында QC департаменті тексеріледі. Жөнелтілім алдында біз сіздің анықтамалық есептеріңізді қамтамасыз етеміз

С: Сатудан кейінгі сапа мәселелерін қалай шешуге болады?

Ж: Сапа мәселелерін суретке түсіріңіз және бізге тексеру және растау үшін бізге жіберіңіз, біз сізге 3 күн ішінде қанағаттанарлық шешім қабылдаймыз.
