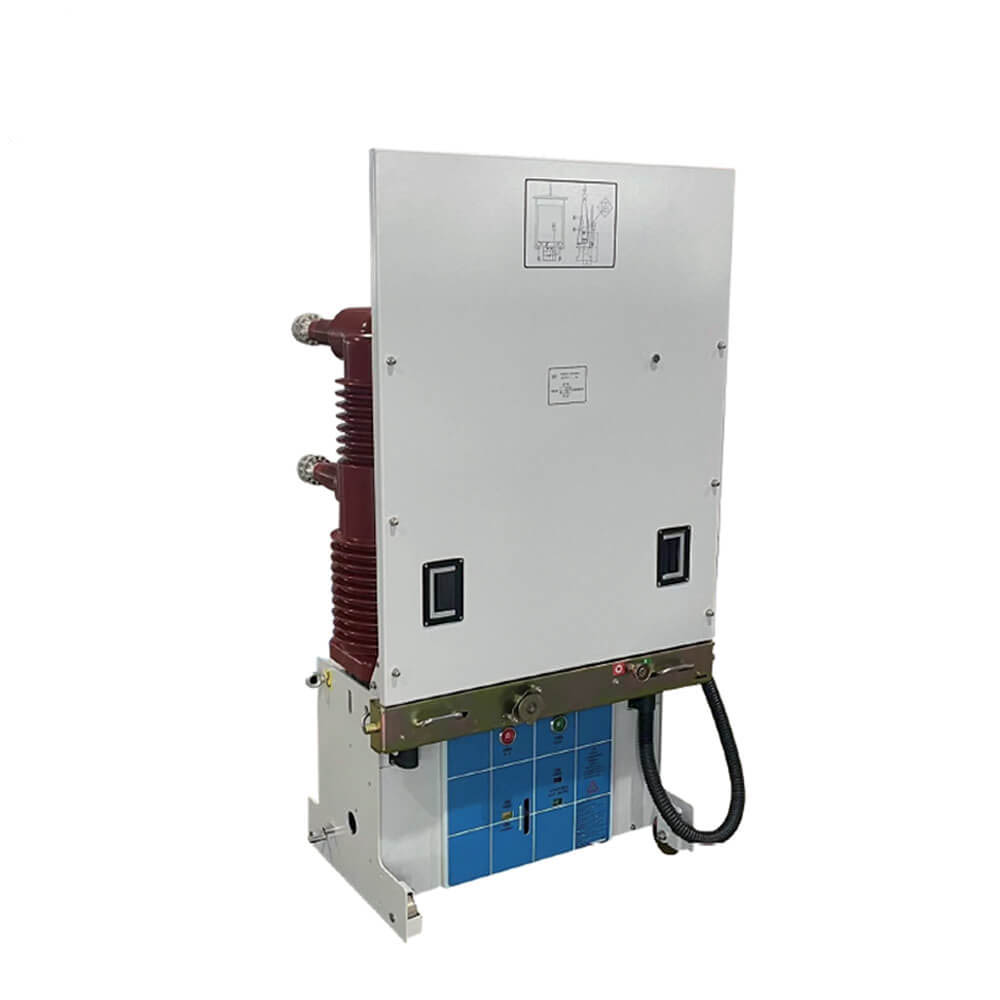

35 кВ еденге арналған вакуумдық ажыратқыш ВBI серіппелі механизмі бар

35 кВ еденге арналған вакуумдық ажыратқыш ВBI серіппелі механизмі бар

     VSG-40.5 сериялы вакуумдық ажыратқыш - бұл бірегей дизайн тұжырымдамасына сәйкес, бірегей дизайн тұжырымдамасына сәйкес және нарықтық сұраныс пен дамудың жаңа түрі, 40.5 кВ-тық кернеу, өндірістік және тау-кен кәсіпорындары, электр станциялары және қосалқы станцияға электр жабдықтарын бақылау және қорғау, және жиі жұмыс істеуге жарамды.

VBI ішкі вактивті вактивті ажыратқыш - бұл үш фазалы AC 50HZ және 40.5 кВ номиналды кернеуі бар жабық құрылғы. Оны өнеркәсіптік және тау-кен кәсіпорындарында, электр станциялары мен қосалқы станцияларда, әсіресе жиі жұмыс істейтін жерлерде бақылау және қорғау үшін пайдалануға болады. Ауыстырғыш шкафындағы ажыратқыштың қондырғысының нысаны белгіленген типтегі немесе Trolley.vbi-де алынған түрлендірілген түрі болуы мүмкін. Бұл жоғары вольтты беру және тарату жүйелерін бақылау және қорғау үшін ең жақсы таңдау.

 Өнімге шолу

    VBI-40.5 еденге арналған вакуумдық ажыратқыш - бұл 40.5 кВ-те бағаланған электр жүйелерін сенімді қорғауға және басқаруға арналған жоғары сапалы, орташа кернеулі коммутация құралы. Жетілдірілген вакуумды бұзатын технологияны қолдану, ол тиімді доғаларды сөндіруді, минималды техникалық қызмет көрсетуді және ұзақ мерзімді пайдалануды қамтамасыз етеді. Электр тарату желілері, өнеркәсіптік зауыттар, өнеркәсіптік қондырғылар мен қосалқы станциялар үшін өте ыңғайлы, бұл ажыратқыш - бұл сенімді құрылысты пайдаланушыға ыңғайлы жұмыс істейді.

Негізгі ерекшеліктері

Кернеу бойынша рейтинг:40.5 кВ (95 кВ найзағай импульсі).

Ағымдағы рейтинг:2500А дейін, 31,5ка қысқа тұйықталу сыйымдылығы.

Вакуумды тоқтату:Герметикалық түрде мөрленген, техникалық қызмет көрсетусіз және экологиялық таза (SF₆ газы жоқ).

Механасы:Көктеммен жұмыс істейтін немесе қозғалтқыш басқаратын 储能 Жылдам жабу / ашу механизмі (<50мс).

Қауіпсіздік:Интеграцияланған сырғатылған дизайн, механикалық / электрлік жабдықтар және жерге қосу қосқыштары.

Стандарттар сәйкестігі:IEC 62271, GB / T 198 және ANSI C37.04 сәйкес келеді.

Орнату нұсқаулары

3.1 Орнатуды алдын-ала тексеру

Инфекциялық ораманы тексеріп, физикалық зақымданбаңыз.

Номиналды параметрлерді растаңыз Жүйелік талаптарға сәйкес келеді.

Деңгей, дірілсіз бетон негізін қамтамасыз етіңіз.

3.2 Қадамдар

Бекіткіш болттардың көмегімен ажыратқышты еденге бекітіңіз (ұсынылған M16 ұсынылады).

Бастапқы шпалдарды өндірушінің сипаттамаларына крутящий параметрлерімен қосыңыз (мысалы, 50NM).

Терминалдарға арналған қосымша басқару кабельдері («Белгіленген» деп белгіленген «ашық / жабыңыз», «Көмекші байланыстар»).

Ажыратқышты мықтап салыңыз (жер үсті қарсылық ≤4ω)

Пайдалану жөніндегі нұсқаулық

4.1 Қолмен жұмыс

Жабу: Қолмен тұтқаны сағат тілімен «нұқу» қосқанға дейін бұраңыз.

Ашу: қызыл «сапар» түймесін басыңыз немесе механикалық сапар тұтқасын тартыңыз.

4.2 Электрмен жұмыс

Қашықтан басқару үшін 220VDC / 110VAC жабылатын катушкаға (бірден импульс) жағыңыз.

Режим үшін жергілікті / қашықтан таңдау селекторын пайдаланыңыз.

4.3 Индикаторлар мен дабылдар

Жасыл жарық диоды: ажыратқыш жабық.

Қызыл жарық диоды: ажыратқыш ашық / созылды.

Дабыл байланыстары: SF₆ қысымының жоғалуын (егер жабдықталған болса) немесе көктемге арналған триггер

Техникалық қызмет көрсету және ақауларды жою

5.1 Күнделікті тексерулер

Контактілерді әр 5000 операциядан сақтаңыз (қарау порталы арқылы).

Жыл сайын жоғары температуралы маймен қозғалатын бөлшектерді майлаңыз.

Оқшаулауға төзімділік (> 1000mω @ 5KV).

5.2 Жалпы мәселелер

Жабылмаса: басқару қуатын, көктемгі зарядты немесе құлыптау шарттарын тексеріңіз.

Шамадан тыс қыздыру: қосылыстарды қатайтыңыз; Байланыс кедергісін өлшеңіз (<50 мк).

Қауіпсіздік туралы ескертулер

Қызмет көрсету алдында ажыратқышты қуаттаңыз.

Тек оқытылған қызметкерлер техникалық қызмет көрсетуі керек.

Ешқашан көрінетін зақымдану немесе қалыптан тыс шулармен жұмыс жасамаңыз.

Қоршаған орта және кәдеге жарату

Вакуумды үзілістерді электронды қалдықтар (қауіпті емес) ретінде тастаңыз.

Жергілікті ережелер үшін металдар мен пластмассаны қайта өңдеңіз.

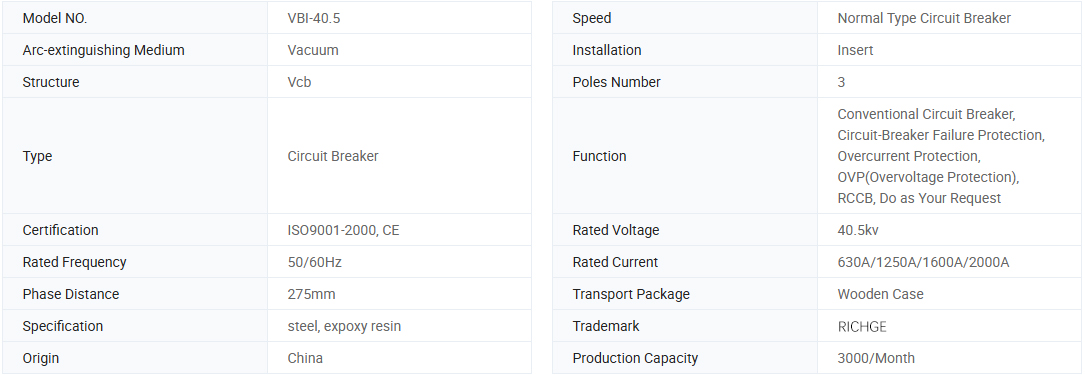

Негізгі ақпарат.

Техникалық параметрлер

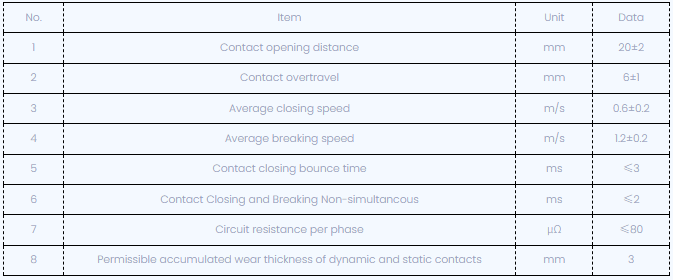

Ажыратқышты реттегеннен кейін механикалық сипаттамалардың параметрлері төменде көрсетілген:

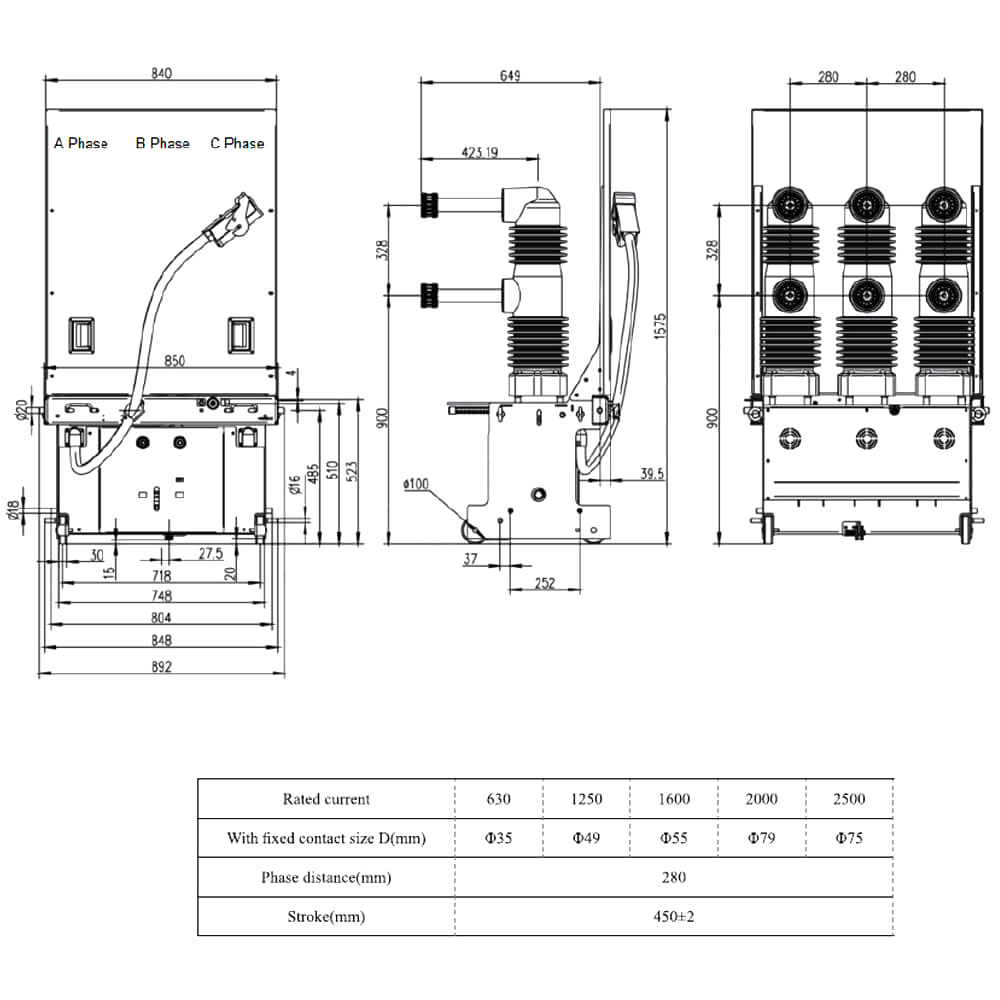

Техникалық сызбалар

Қоршаған орта жағдайларын қолдану

1. Қоршаған орта температура: -10c ~ + 40c (ол сақтауға және тасымалдауға -30 градус -30 градусы);

2. Қоршаған орта ылғалдылығы: күннің орташа ылғалдылығы 95% -дан аспауы керек. Айдың орташа ылғалдылығы 90% -дан аспауы керек;

3. Қаныққан бу қысымы: күннің орташа қысымы 2,2 кпадан аспауы керек; Айдың орташа қысымы бұдан былай болмауы керек

1,8 кПа;

4. Биіктік: ≤1500M;

5. Жер сілкінісі қарқындылығы: γ8 дәрежесі;

6. Оны өрт, жарылыс, ауыр лас және химиялық эрозия және зорлық-зомбылықсыз орнату керек.
