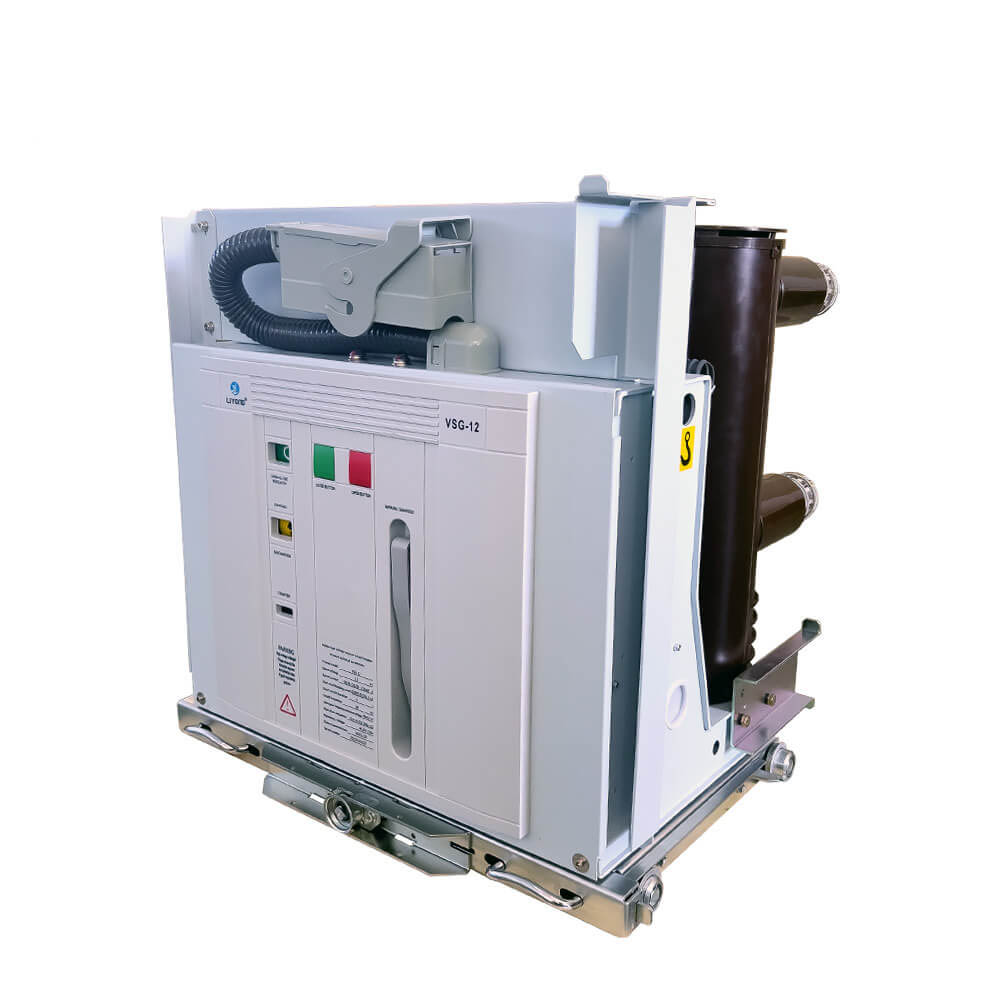

10 кВ 12 кВ Орташа кернеуді орташа кернеудің қол беретін қолмен ұстайтын VCB, өткізгіш бөліктері бар оқшаулағыш түтікпен

10 кВ 12 кВ Орташа кернеуді орташа кернеудің қол беретін қолмен ұстайтын VCB, өткізгіш бөліктері бар оқшаулағыш түтікпен

     VSG Type Ішкі вакуумдық вакуумдық ажыратқыш әр түрлі табиғи табиғи заттарды және үш фазалы AC 50HZ және 7,2 кВ-40.5 кВ-қа арналған электр жүйелеріндегі жиі жұмыс істеуге жарамды. Қосалқы станциялардағы электр жабдықтарын қорғау және бақылау. Оны kyn28a және басқа да ортаңғы байланыстырылған қолмен жасалған тұтқыштармен жабдықтауға болады және сонымен қатар xgn тіркелген қосалқы қондырғылармен жабдықталуы мүмкін.

     VSG типі Доңғылардан жоғары вакуумдық ажыратқыш «Айнымалы ток-контейнерлік ажыратқыш», JB / T3855 «Жоғары вольтты сөндіргіш», JB / T3855 «Жоғары вольтты вакуумдық ажыратқыш» және IEC60056 «Жоғары вольтты айнымалы ток сөндіргіш» стандарттары. «10-35 кВ жабылған вакуумдық сөндіргіш».

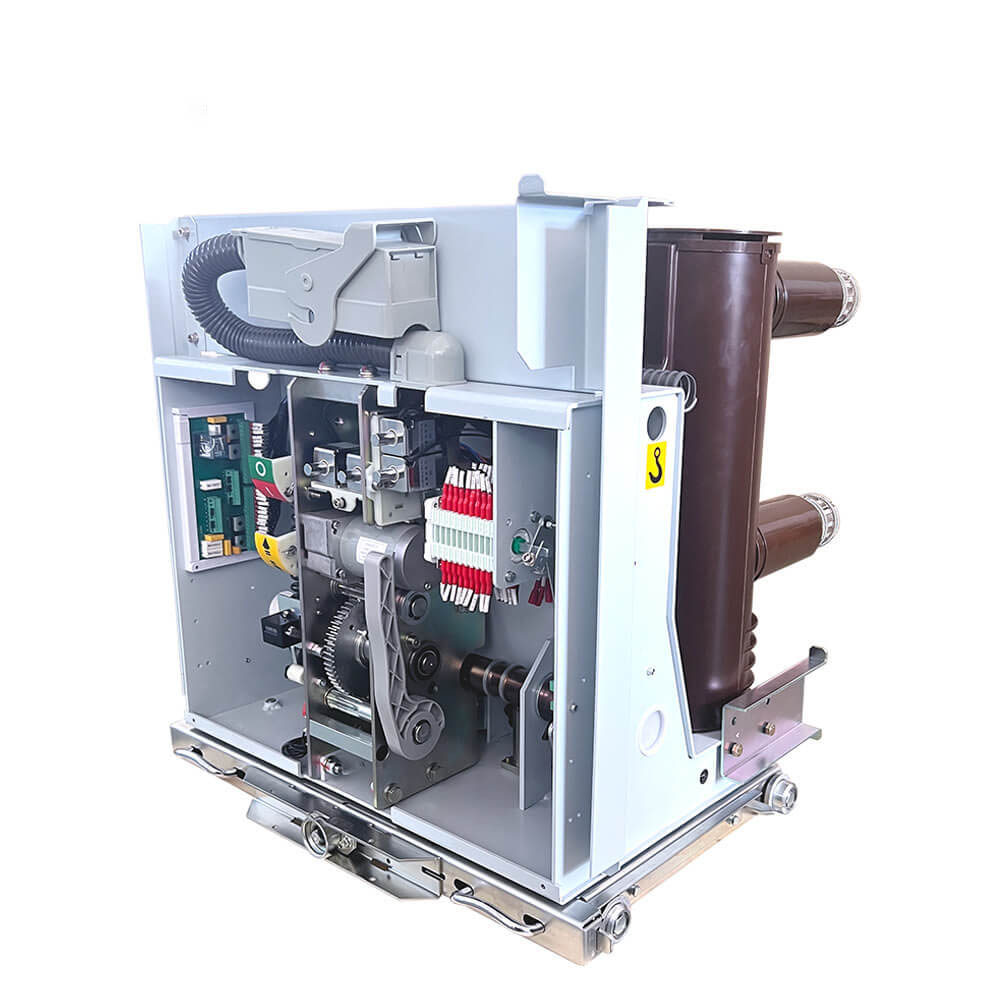

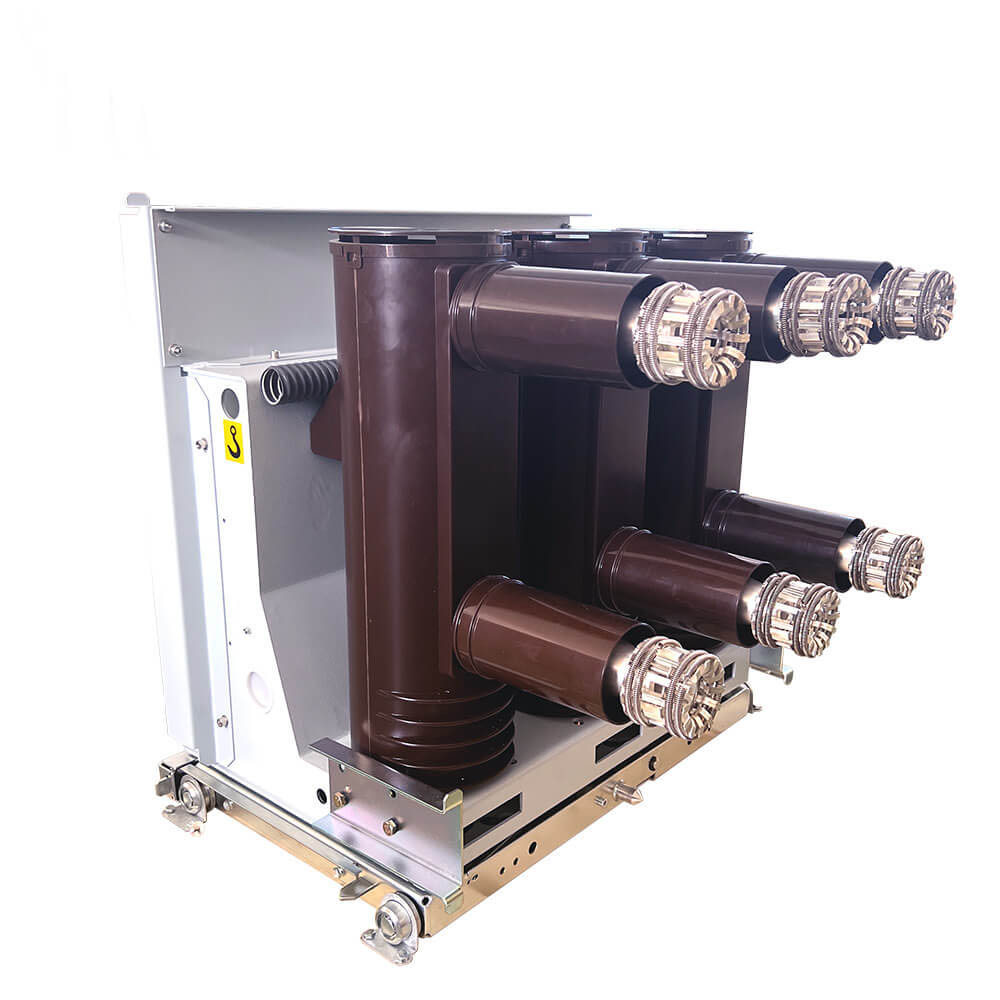

    VSG механизмі CAM (механизмнің негізгі модулінде) федерацияны тікелей (рамалық шпиндель модулінде) тікелей (рамалық шпиндель модулінде), беріліс сілтемесін азайту және беру тиімділігін арттыру үшін қолданады (топсаның байланысы жоқ). Өнімнің қуат көзін азайтып, өнімнің қызмет ету мерзімін көбейтіңіз. Негізгі тізбек модулін орнатыңыз, яғни, вакуумдық ажыратқыштың негізгі конфигурациясын аяқтаңыз. Содан кейін шасси вагон модулі, контакт қаруы, контакт және оқшаулағыш жең, ал оқшаулағыш жең және қолмен ажыратқыштың конфигурациясын аяқтау үшін орнатыңыз.

Техникалық сипаттамалары

1. Қытайда тәуелсіз зияткерлік құқықтармен «Тіркелген» типінің бірінші буыны .IT Материалды технологиямен және жоғары баға / өнімділікке қатысты.

2. Кілттердің негізгі бөліктері Никель-фосфорлы қорытпаларды өте төзімділігі мен коррозияға төзімділігі бар.

3.Біріктің дизайнның жобалау талабына сәйкес келетін негізгі бөліктер

4. Цилиндрлік композициялық оқшаулаудың негізгі тізбегі аз көлемде, техникалық қызмет көрсетуден және қызметтерден аз.

Негізгі техникалық параметрлер:

Оқшаулау деңгейі: 75 кВ

Кернегiлмен қамтамасыз етілген номиналды найзағай импульсі: 42 кВ

Ағымдағы ток: 630а, 1250а, 1600А, 2000А, 2500А, 3150А, 5000А

· Қысқа тұйықталған қысқа тұйықталу тогы: 25Ka, 31.5ka, 40KA

· Бағаланған қысқа тұйықталған ток (шың): 638, 80Ka, 100KKKKKKKKKKKKKKKKKKKKA

Қысқа тұйықталған қысқа тұйықталу уақыты: 4 секунд

· Жаңартылған операциялық реттік: O-0.3S-CO-180S-CO немесе O-180S-CO-180S-CO-CO (40KA)

· Рейтингтік бір / артқа Артқа конденсатор Банкінің ағымдағы бұзылуы: 630А / 400А

Қысқа тұйықталған бағаланған операциялар саны: 30 рет

Жабылу уақыты: 30-70м

Ашылу уақыты: 20-50м

Механикалық өмір: 30 000 операция

· Энергияны сақтау және жұмыс кернеуі: AC220 / 110V, DC220 / 100V

· Байланыс деңгейі: 11 ± 1мм

Контактіні ауыстыру: 3,5 ± 0,5 мм

Жабудың орташа жылдамдығы: 0,5-0,8 м / с

Ашылудың орташа жылдамдығы: 0,9-1,2 м / с

Жабу кезіндегі серпіліс уақыты: ≤2MS

· Үш фазалы ашылу және жабу үшін синхрондау уақыты: ≤2MS

Негізгі схемалардан тұрады:

Өнімнің ерекшеліктері:

· Қолданыстағы: VCB VSG-12 модульдік жұмыс механизмдері VCB VSG-12 ішкі вакуумдық ажыратқышы әр түрлі ортаға жарамды және әсіресе, әсіресе, әсіресе, әсіресе, әсіресе, электр жүйелерінде жиі және жоғары сенімділік қажет.

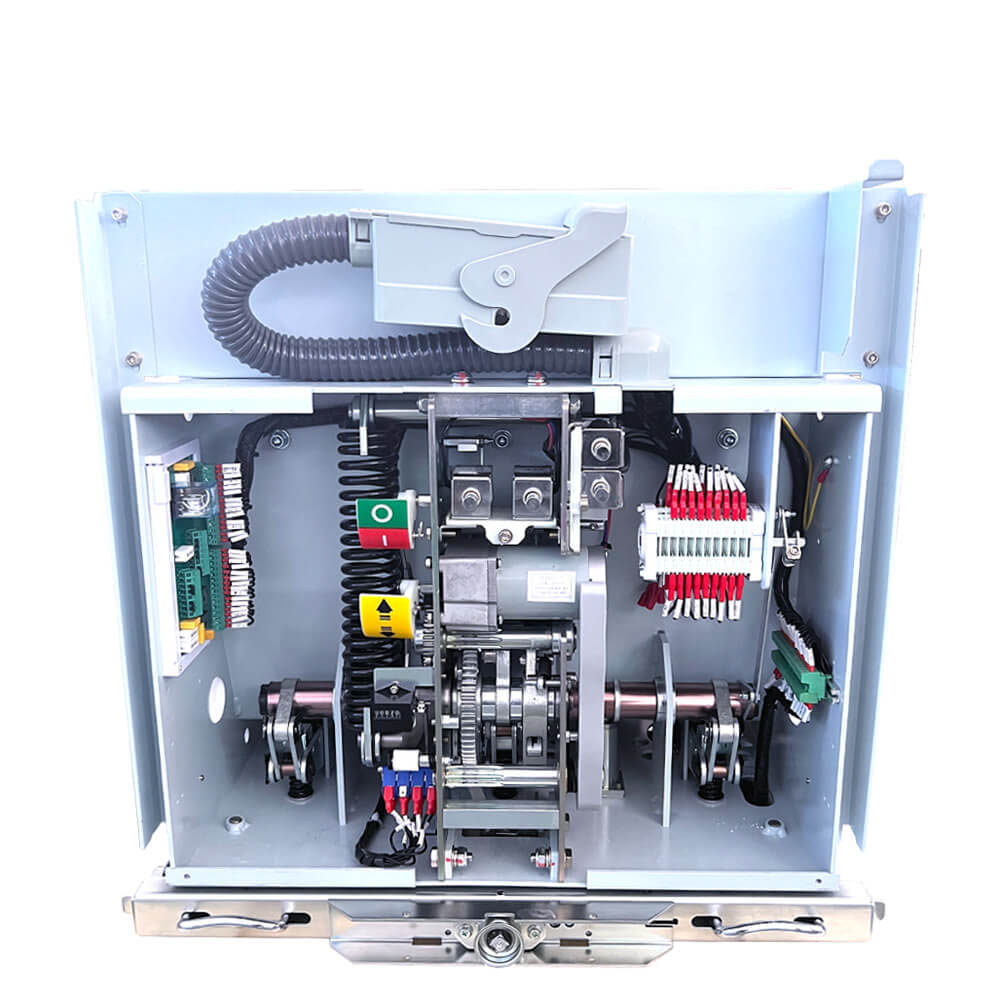

· Модульдік дизайн: жұмыс механизмі тез ауыстыру мен жинақтау ыңғайлылығын қамтамасыз ететін модульдік дизайнды қолданады.

· Қауіпсіздік және сенімділік: ол электрмен жабдықтау, сенімді түрде қорғайтын және басқаратын электрмен жабдықталған.

Ұзақ механикалық өмір: жоғары механикалық өмірмен, ол ұзақ мерзімді пайдалану мерзіміне төтеп бере алады.

Жетілдірілген дизайн: Байланыс алшақтықтары сияқты мүмкіндіктер және байланыс жоғары өнімділік пен сенімділікті қамтамасыз ету.

Негізгі ақпарат.

Техникалық параметр

Өлшемді сурет:

Жұмыс ортасы:

Қоршаған орта температурасы: + 40 ° C-тан аспайды, кемінде -15 ° C-тан аспайды (-30 ° C-қа дейін сақтауға болмайды).

· Биіктік: 1000м-ден аспайды.

Ылғалдылық · Салыстырмалы ылғалдылық: күн сайын орташа есеппен 95% -дан аспайды, ай сайын 90% -дан аспайды. Күнделікті қанықтыру буының қысымы 22 × 10-3mpa-дан аспайды, ай сайын 18 × 10-3mpa-дан аспайды.

· Сейсмикалық қарқындылық: 8 деңгейден аспайды.

· Қолданбалар учаскелері: өрт, жарылыстар, қатты ластану, химиялық коррозия және қатты дірілсіз пайдалануға жарамды.

Нұсқаулыққа тапсырыс беру

1. VCB толық түрі, негізгі техникалық сипаттамалары, фазалық қашықтықта және саны

2. Қызмет кернеуінің түрі мен сипаттамасы

3. Қосалқы бөлшектердің аты мен саны

Жиі қойылатын сұрақтар

Q1: сіз өндіруші немесе трейдерсіз бе?

A1: Біз жетекші кәсіби өндірушіміз.

2-сұрақ: Жеткізу циклы қанша уақытқа созылады?

A2: Бұл сіздің өніміңіздің талаптары мен санына байланысты. Жалпы, жеткізілім үшін 5-тен 10-ға дейін жұмыс күні қажет

3-сұрақ: Сатудан кейінгі қызметіңіз қандай?

A3: Біз пайдаланушылардың сұрақтарына жауаптарына жауап бере аламыз, олардың проблемаларын тәулік бойы шешеді және біздің барлық өнімдерімізді жедел техникалық қолдау көрсетеді.

С4: Сіз сапа мәселелерін қалай шешесіз?

A4: Сапа мәселелерін егжей-тегжейлі суреттер беріңіз. Біздің техникалық және сапалы инспекция бөлімдері оларды талдайды. Біз 2 күн ішінде қанағаттанарлық шешеміз.

Q5: Сіз арнайы қызметтерді қабылдайсыз ба?

A5: Біз OEM / ODM қызметтерін ұсынамыз және логотипіңізді өнімдерге басып шығара аламыз. Біздің кәсіби техникалық және дәйексөзіміз топтарымыз сіздің суреттеріңіз бен параметрлеріңізге сәйкес қанағаттанарлық жобаларды қамтамасыз ете алады.
