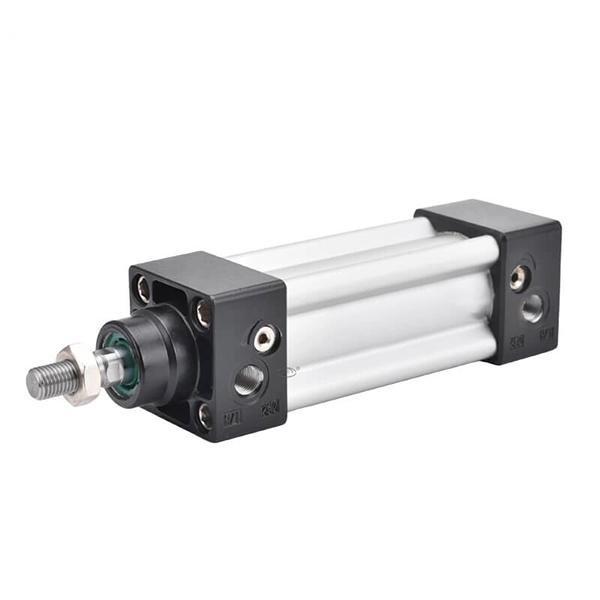

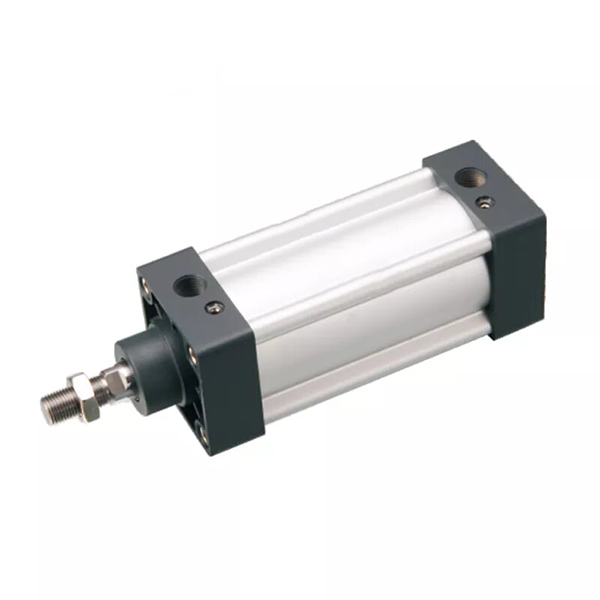

SI сериялы галстук тегін профильді стандартты цилиндр | ISO 15552 пневматикалық цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH SI сериясы жоғары дәлдіктегі екі әрекетті стандартты цилиндр болып табылады.ISO 15552 (бұрынғы ISO 6431 / VDMA 24562) Festo DNC сериясымен салыстырылған халықаралық стандарттар. Байланысы жоқ жұлдыз тәрізді алюминий профильді цилиндр түтігін қабылдай отырып, оның ашық байлау таяқшалары, кірістірілген магниттік қосқыш ойықтары, екі жақты реттелетін ауа буфері және толық ISO керек-жарақ үйлесімділігі бар. Жоғары қаттылықпен, бұралуға қарсы өнімділігімен, ұзақ қызмет ету мерзімімен және таза сыртқы түрімен ол экспорттық жабдық пен стандартталған автоматтандырылған машиналарға өте қолайлы дәстүрлі СК цилиндрлерін алмастыратын орта ауқымдағы ISO стандартты цилиндр ретінде қызмет етеді.

  1.1 Стандартты үйлесімділік

     ISO 15552 және VDMA 24562 өнеркәсіптік стандарттарына толығымен сәйкес келеді. Барлық орнату өлшемдері, интерфейстер және керек-жарақтар DNC, SE және DSBA сияқты жаһандық негізгі ISO цилиндрлерімен толығымен ауыстырылады, нөлдік модификациямен ауыстыруды және стандартталған пакетті құрастыруды қолдайды.

  1.2 Оңтайландырылған профиль құрылымы

     Жұлдыз тәрізді төртбұрышты алюминий қорытпасынан жасалған профиль цилиндр түтігін ашық байлаусыз қабылдайды. Жалпы құрылым жоғары қаттылық, тамаша бұралуға қарсы мүмкіндік, ұқыпты және коррозияға төзімді көрініс береді. Екі жағындағы резервтелген стандартты магниттік қосқыш ойықтар CMSE, DMSE және CS1 сериялы сенсорларды қосымша жақшаларсыз тікелей орнатуға мүмкіндік береді.

  1.3 Диверсификацияланған қозғалыс және функционалдық туындылар

     • SI стандарты: Бір штангалы қос әрекетті кері қозғалыс, көптеген автоматтандырылған сценарийлер үшін әмбебап стандартты модель

     • SID қос таяқшасы: синхронды жұмысты және бұралуға қарсы күшейтілген тұрақтылықты жүзеге асыратын қос ұшты өзек шығару

     • SIJ реттелетін инсульт: Инсультті дәл баптау үшін реттелетін шекті гайкалары бар қос өзекше құрылымы

     • SIL құлыпталатын түрі: Қауіпсіз қысымды ұстап тұру және позицияны бекіту үшін соңғы немесе ерікті позицияны құлыптау құрылғысымен жабдықталған

     • SIF клапанының біріктірілген түрі: Орнату кеңістігін үнемдеу үшін біріктірілген 4M сериялы электромагниттік клапан, клапан-цилиндр біріктірілген дизайн

     • SIQ бұралуға қарсы түрі: Бұралуға қарсы позицияны анықтаудың өте жоғары дәлдігі үшін шаршы поршеньдік штанганың құрылымы

  1.4 Жоғары өнімді буфер жүйесі

     Стандартты жабдықталғанекі жақты реттелетін ауа буфері + PPV серпімді жастығы. Буферлік жүріс цилиндр саңылауымен пропорционалды түрде артады, жоғары жылдамдықта және ауыр жүктемеде жұмыс кезінде соққы мен шуды тиімді азайтады, тұрақты және төмен діріл циклдік қозғалысты қамтамасыз етеді.

  1.5 Төзімді тығыздау және материал конфигурациясы

     Өте төмен іске қосу қысымы (0,1МПа), тұрақты майсыз жұмыс және ұзартылған қызмет мерзімі бар қос Y-тәрізді бір жақты өтемдік тығыздау құрылымын қабылдайды. Поршеньдік штанга қатты хромдалған 45# болаттан жасалған, тамаша тозуға төзімділік, тотқа төзімділік және құрылымдық тұрақтылықты қамтамасыз етеді.

  1.6 Магниттік индукция конфигурациясы

     AirTAC CMSE, DMSE, CS1-B/F/U сериялы магниттік қосқыштармен үйлесімді, нақты уақыттағы поршень позициясын анықтауға және автоматтандырылған сигнал байланысына қол жеткізу үшін стандартты ретінде кірістірілген магниттік сақинаны (-S конфигурациясы) қолдайды.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі коды: SI 50×150-S-ФА

 2. Туынды сериялар кодының түсіндірмесі

     • SID: Синхронды жұмыс және бұралуға қарсы өнімділік үшін екі жақты екі әрекетті, қос ұшты өзек шығару

     • SIJ: Икемді инсультты калибрлеуге арналған дәл баптау гайкалары бар реттелетін инсультті қос өзек түрі

     • SIL: Қауіпсіз позициялау үшін соңғы позициясы немесе ерікті позицияны құлыптауы бар құлыпталатын түрі

     • SIF: Соленоидты клапанның біріктірілген түрі, кеңістікті үнемдеу үшін клапан-цилиндрдің біріктірілген құрылымы

  3. Стандартты тапсырыс үлгісі

     SI 63×200-С: 63 мм саңылау, 200 мм инсульт, магниттік сақинасы бар, стандартты реттелетін ауа буфері

3. Негізгі техникалық параметрлер (стандартты түрі)

4. 0,6МПа Теориялық күш пен кернеу диаграммасы (бір өзек, қауіпсіздік коэффициенті ≥2)

5. Керек-жарақтарды орнату және туынды үлгілер

  5.1 Стандартты ISO әмбебап монтаждау түрлері (DNC/SE-мен толығымен ауыстырылады)

     • FA/FB: Тегіс бекітілген орнатуға арналған алдыңғы фланец / артқы фланецті орнату

     • CA/CB: Бір ілгек / Топсалы бұрылыс жұмысы үшін қос ілмекті бекіту

     • LB: Бүйірлік бекітілген орнатуға арналған табан кронштейнін орнату

     • TC/TCM: Трунион / Ортаңғы бұрылысты орналастыруға арналған магнитті трюктерді бекіту

     • L: Шағын кеңістікті орналастыру үшін бүйірлік бекіту

     Әмбебап аксессуарлар: I/Y/U/F қосылыстары, қалқымалы қосылыстар, штанга мойынтіректері, барлық ISO 15552 стандартты цилиндрлермен толық үйлесімді.

  5.2 Негізгі туынды сериялардың артықшылықтары

     • SID қос таяқшасы: Екі жақты синхронды шығыс, жақсартылған құрылымдық тұрақтылық және ауытқуға қарсы мүмкіндік

     • SIJ реттелетін инсульт: Айнымалы жұмыс инсульт талаптарына бейімделу үшін икемді штрихты дәл реттеу

     • SIL құлыпталатын түрі: Қуатты өшіру немесе жүктемені өзгерту кезінде позицияның ауытқуын болдырмау үшін сенімді құлыптау және қысымды ұстау

     • SIF клапанының біріктірілген түрі: Біріктірілген электромагниттік клапан дизайны, жеңілдетілген ауа тізбегі, қысқартылған орнату кеңістігі және құрастыру құны

     • SIQ бұралуға қарсы түрі: Бұралуға қарсы жоғары дәлдікпен орналастыруға арналған арнайы шаршы поршеньдік штанга құрылымы

6. Қолданба сценарийлері және таңдауды салыстыру (SI және SC және DNC)

  6.1 SI сериялары үшін басымдықты қолдану сценарийлері

     • ISO 15552 интерфейсінің өзара алмастырылуын талап ететін экспорттық жабдық және еуропалық стандартты автоматтандырылған машиналар

     • Штангасыз таза көріністі және жанама ықшам орнатуды талап ететін өндірістік желілерді автоматтандыру

     • SC цилиндрлеріне қарағанда жоғары қаттылықты, бұралуға қарсы өнімділікті және ұзақ қызмет ету мерзімін талап ететін жұмыс жағдайлары, DNC цилиндрлеріне қарағанда жақсы шығындар өнімділігі.

     • Әмбебап сызықтық итеру, престеу, орналастыру, өңдеу, жинау, орау және станокты автоматтандыру сценарийлері

  6.2 Негізгі үлгіні салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Тесік өлшемін таңдау: Нақты көлденең/тік жүктеме және итеру сұранысына сәйкес саңылау диаметрін таңдаңыз, қауіпсіздік шегі 50% кем емес резервте сақтаңыз; эксцентрлік жүктеме және консольдық жұмыс жағдайлары үшін 1~2 саңылау өлшемдерін жаңартыңыз.

     2. Инсульт таңдау: Нақты жұмыс инсультінің негізінде 20~50мм қауіпсіздік шегін қосыңыз; максималды конфигурацияланатын инсульт 2000 мм дейін.

     3. Функционалдық конфигурация: -S магниттік сақинасы бар стандартты конфигурация + PPV реттелетін ауа буфері; қос өзек үшін SID, реттелетін инсульт үшін SIJ, құлыптау функциясы үшін SIL және сәйкес орнату әдістері үшін FA/FB/CA/CB/LB/TC таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH SI сериялы штангасыз ISO 15552 стандартты цилиндрі профильді біріктірілген құрылымды, жоғары қаттылықты, реттелетін ауа буферін және толық әмбебап алмасуды ұсынады, бұл дәстүрлі SC және импортталған DNC цилиндрлері үшін үнемді орта диапазондағы ауыстыру болып табылады, стандартталған және экспорттық деңгейдегі автоматтандырылған жабдық үшін кеңінен қолданылады.
