SAI сериясы ISO15552 галстуксіз профильді стандартты цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH SAI сериялы қос әрекетті профильді цилиндр ISO 15552 (түпнұсқа ISO6431) / VDMA 24562 халықаралық стандартына сәйкес келеді. Тікелей алмасу үшін SI, SE және FESTO DNC сериялары сияқты бірдей орнату өлшемдері. Жоғары құны өнімділігімен, тұрақты өнімділігімен және ұзақ қызмет ету мерзімімен ерекшеленеді, ол автоматтандыру жабдығы үшін ең кең таралған орта дәрежелі ISO стандартты цилиндр болып табылады.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандартты сәйкестік: ISO15552 / VDMA24562, толығымен ауыстырылатын орнату өлшемдері және керек-жарақтар.

   2. Құрылымы: М-тәрізді біріктірілген төртбұрышты алюминий профильді бөшкесі ашық байлаусыз, жоғары қаттылық пен коррозияға қарсы. CMSE / DMSE / CS1 магниттік қосқыштары үшін екі жақты сенсорлық ойықтар.

   3. Операция нұсқалары

     -- SAI: Бір шыбықтың қос әрекетті стандартты үлгісі

     -- АЙТТЫ: қос өзек екі әрекетті, тамаша бұралуға қарсы сыйымдылық

     -- SAIJ: реттелетін инсульті бар қос өзек

     -- SAIL: құлыпталатын цилиндр, ауа беру жоғалған кезде жүкті ұстау

     -- SAIF: электромагниттік клапанның біріктірілген цилиндрі

     -- -S жұрнағы: позиция сенсорына арналған кірістірілген магниттік сақина (-S жоқ = магнитсіз)

   4. Жастық жүйесі: стандартты екі жақты реттелетін ауа жастығы + PPV серпімді буферлік төсем, жоғары жылдамдық пен ауыр жүктеме кезінде әсер мен шуды тиімді азайтады.

   5. Тығыздау: май сақтайтын ойығы бар қос Y типті бір жақты өтемақы тығыздағышы, іске қосу қысымы төмен (0,1МПа), майсыз жұмыс. Қатты хромдалған 45# болат поршеньді өзек, тозуға төзімді және тот баспайды.

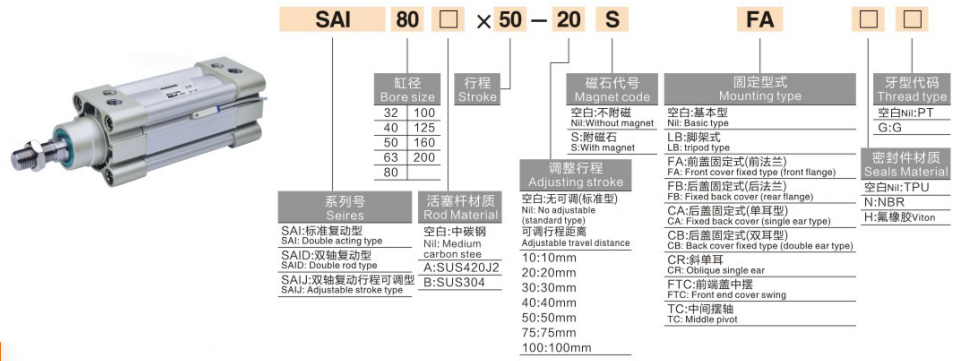

Толық үлгі кодтау ережесі

  1. Үлгі мысалы: SAI50×150-S-FA

   2. Стандартты тапсырыс үлгілері

     -- SAI63×200-S: Bore63, stroke200, кірістірілген магнит, негізгі түрі

     -- SAID40×100-FB: Bore40, инсульт100, қос өзек, артқы фланецті бекіту

     -- SAIL80×300-S-LB: Bore80, stroke300, құлыпталатын түрі, аяқты орнату

Негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,6МПа (Бір өзек, бірлік:N, қауіпсіздік коэффициенті ≥2)

Монтаждау түрлері және туынды үлгілер

   1. Монтаждау опциялары

     -- Негізгі түрі, LB табан тірегі, FA/FB фланеці, CA/CB ілгегі, TC/TCM трюк. Қосымша керек-жарақтар: қалқымалы буын, таяқша көз, I/Y/U/F қосқышы.

   2. Негізгі туынды қатар

     -- АЙТТЫ: Қосарлы өзекше

     -- SAIJ: реттелетін инсульті бар қос өзек

     -- SAIL: аралық позицияны ұстауға арналған құлыпталатын цилиндр

     -- SAIF: Кіріктірілген электромагниттік клапан цилиндрі

3-қадамды жылдам таңдау нұсқаулығы

   1. Тесік таңдау: Жүктемеге сәйкес қажетті итеруді есептеңіз, резерв ≥50% қауіпсіздік шегі; офсеттік жүктеме/консольдық жүктеме кезінде 1~2 өлшемді жаңартыңыз.

   2. Инсультті растау: тиімді саяхатқа 20~50 мм қауіпсіздік шегін қосыңыз; максимум стандартты инсульт 1000мм, теңшелген 2000мм.

   3. Конфигурацияны сәйкестендіру

     -- Позиция туралы кері байланыс: -S магнит үлгісін таңдаңыз, CMSE/DMSE магниттік қосқыштарын сәйкестендіріңіз;

     -- Монтаждау: көлденең ауыр жүкке арналған LB аяқ тірегі; Тік орнату үшін қолайлы FA фланеці;

     -- Арнайы функция: қос өзек үшін SAID, реттелетін инсульт үшін SAIJ, позицияны бекіту үшін SAIL, ықшам орналасу үшін SAIF таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH SAI ISO15552 штангасыз профиль цилиндрі FESTO DNC, SE және SI серияларын тікелей алмастыра алады, реттелетін PPV буферімен және бай нұсқалармен жабдықталған, экспортты автоматтандыру, орау және станок жабдықтары үшін үнемді жалпы желілік жетек.
