RM сериялы магнитті муфта штоксыз цилиндр | Airtac ықшам басқарылатын ұзын инсульт түрі

Бренд: SOLH by Richge Technology

RMT
RMTL

Өнімге шолу

     SOLH RM сериясы - ықшам, ұзақ жүріс және бағыттаушы сызықты жүргізу талаптарына арналған Airtac үлгісіндегі негізгі магнитті муфталы өзексіз цилиндр. Ішкі поршень мен сыртқы сырғытпа үстелі арасындағы байланыссыз магниттік синхронды берілістерді қабылдай отырып, толығымен жабық құрылым толық нөлдік ағып кетуге және шаңсыз жұмыс істеуге қол жеткізеді. Негізгі типті және бағыттаушы штанга түрін қоса, төрт негізгі модельді қамтитын саңылау өлшемі φ10-дан φ40мм-ге дейін, максималды инсульт 2000мм. Кірістірілген бағыттаушы, кең температураға бейімділік және жоғары баға өнімділігі бар, ол SMC CY1/CY3 серияларына таңдаулы отандық балама ретінде қызмет ететін ұзақ инсультті сызықтық тасымалдау және таза кеңістікті автоматтандыру сценарийлері үшін өте қолайлы.

Негізгі үлгі классификациясы және құрылымдық ерекшеліктері

1. RM жанұя үлгісінің классификациясын аяқтаңыз

• RMS негізгі түрі: Кірістірілген бағыттаушы жүйесі жоқ ультра минималистік құрылым. Орнату үшін сыртқы тірек кронштейндері мен сызықты бағыттаушы рельстерді қажет етеді. Ол ең төменгі құны бар және резервтік бағыттаушы құрылымдары бар бюджетті қажет ететін жобалар үшін өте қолайлы.

• RMT стандартты бағыттаушы түрі: Біріктірілген бағыттау функциясы үшін қос бағыттаушы өзектермен және жылжымалы мойынтіректермен жабдықталған. Ол сыртқы бағыттаушы рельстерсіз бүйірлік және эксцентрлік жүктемелерді көтере алады, бұл әдеттегі жұмыс жағдайлары үшін қарапайым және жылдам орнатуға мүмкіндік береді.

• RMTL дәлдікпен басқарылатын түрі: Сызықтық қозғалыстың дәлдігін арттыру үшін ұзартылған жоғары дәлдіктегі бағыттаушы өзектер мен қаттылығы жоғары мойынтіректерді қабылдайды. Қайталанатын орналасу дәлдігі ±0,1 мм-ге жетеді, бұл жоғары дәлдіктегі инсультты орналастыру және микро қашықтықты тасымалдау талаптарына жауап береді.

• RMH жоғары жүктемелі слайд түрі: Арматураланған сырғымалы рельстермен және жоғары берік бағыттаушы шыбықтың құрылымымен оңтайландырылған, тамаша жүк сыйымдылығы мен ауытқуға қарсы өнімділігі бар. Оны ауыр жүктеме және тұрақтылығы жоғары жұмыс сценарийлері үшін жеке сырғымалы үстел ретінде тікелей пайдалануға болады.

2. Негізгі құрылымдық артықшылықтар

• Магниттік ілінісу жетекі және нөлдік ағып кетпейтін таза өнімділік: Кірістірілген жоғары берік магниттік массив механикалық емес синхронды беруді жүзеге асырады. Толығымен жабық цилиндр бөшкесі ішкі ауа тізбектерін сыртқы ортадан толығымен оқшаулап, ауаның нөлдік ағып кетуіне және шаңсыз жұмысына қол жеткізеді. Ол тағамға, электроникаға және медициналық таза шеберханаға арналған гигиеналық стандарттарға толығымен сәйкес келеді.

• Шыбықсыз ықшам дизайн және кеңістікті үнемдеу: Поршеньдік штанганың ұзартқыш құрылымының жоқтығы дәстүрлі байлау цилиндрлерімен салыстырғанда орнату орнын 50%-ға азайтады. Ол ықшам жабдық дизайнын тамаша қолдай отырып, максималды 2000 мм ұзақ инсульт жағдайында да майыстырмай тұрақты сызықтық жұмысты қолдайды.

• Оқшауланған шаң өткізбейтін құрылым және ұзартылған қызмет мерзімі: Поршеньдік камера мен сырғанау үстелі цилиндрдің ішіне сыртқы шаңның, кірдің және қоспалардың түсуіне жол бермеу үшін толығымен оқшауланған. Оңтайландырылған тозуға төзімді сақина мен шаң өткізбейтін сақина комбинациясы үйкеліс жоғалуын тиімді азайтады және жалпы қызмет мерзімін ұзартады.

• Біріктірілген қос бағыттағыш таяқша дизайны (RMT/RMTL/RMH): Өздігінен тұратын бағыттаушы құрылым сыртқы сырғымалы рельстердің қажеттілігін жояды. Ол бүйірлік күш пен эксцентрлік жүктеме кедергілеріне тиімді қарсы тұрады, орнатудың жоғары тиімділігімен тегіс және тұрақты кері қозғалысты қамтамасыз етеді.

• Тұрақты жұмыс үшін көп буфер конфигурациясы: Стандартты бекітілген қос ұшты резеңке буферлер жұмыс әсерін сіңіреді және жұмыс шуды азайтады. Қосымша реттелетін буферлер мен гидравликалық буферлер жоғары жылдамдықтағы циклдік қозғалыс кезінде қатты соққыны болдырмай, максималды 500 мм/с жылдамдықта тұрақты жұмысты қолдайды.

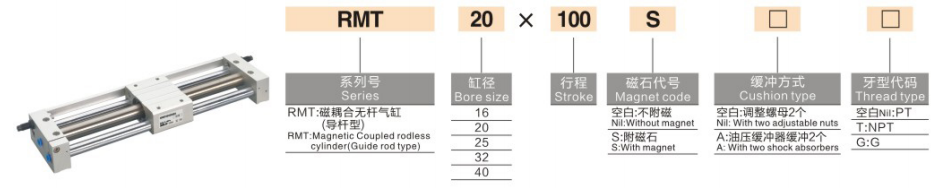

Толық үлгі кодтау ережесі

1.Модель мысалдары: RMT20-500 | RMS16-300-С

2.Стандартты тапсырыс анықтамасының мысалдары

• RMS16-300: 16 мм саңылау, 300 мм инсульт, магниттік қосқышсыз негізгі бағытталмаған түрі

• RMT20-500-S: 20 мм саңылау, 500 мм инсульт, магниттік керек-жарағы бар стандартты бағыттаушы түрі

• RMTL25-800: 25 мм саңылау, 800 мм инсульт, жоғары дәлдіктегі басқарылатын түрі

Негізгі техникалық сипаттамалар (20℃ стандартты жағдай)

1. Негізгі жалпы техникалық шарттар

• Жұмыс режимі: Екі әрекетті магнитті муфта байланыссыз синхронды беріліс

• Жұмыс сұйықтығы: Сүзілген сығылған ауа (40 мкм фильтрация, майсыз жұмыс қол жетімді)

• Қоршаған орта температурасы: -20℃~70℃ (ультра кең температуралық өнеркәсіптік дәреже)

• Жұмыс қысымының диапазоны: 0,15~0,7МПа; Дәлелдеу қысымы: 1,0 МПа

• Стандартты жұмыс жылдамдығы: 50~500мм/с

• Буфер режимі: Стандартты екі жақты бекітілген резеңке буфер; қосымша реттелетін буфер / гидравликалық буфер

• Магниттік ұстау күші: 55~1400N (тесігінің өлшеміне қарай біртіндеп артады)

2. Негізгі өнімділік параметрлер диаграммасы (@0,5МПа)

Негізгі конфигурация және таңдау нұсқаулары

1. Жүктеу және тарту арқылы тесік өлшемін таңдау

• φ10~φ16 (Микро жеңіл жұмыс): ≤2кг жүктер үшін қолайлы, қысқа инсульттік дәлдікпен құрамдастарды тасымалдауға және шағын электронды автоматика жабдығындағы микропозициялау операцияларына арналған.

• φ20~φ25 (жалпы жеңіл жұмыс): 4~6кг жеңіл жүкпен сәйкес келеді, жалпы автоматтандырылған өндірістік желілердегі әдеттегі ұзақ итеру және тарту операциялары (≤1000мм) үшін өте қолайлы.

• φ32~φ40 (орташа жүктеме): 10~16 кг орташа жүктеме сценарийлері үшін жарамды, материалды ұзақ уақыт өңдеуге және орау және логистикалық автоматтандыру жабдықтарындағы жоғары жиілікті циклдік жұмыс жағдайларына тамаша бейімделген.

2. Үлгі және бағыттаушы жүйені таңдау

• RMS негізгі түрі: Кірістірілген бағыттаусыз өте арзан шешім. Екі жақты кронштейнді бекітуді қажет ететін, алдын ала орнатылған сыртқы сызықтық бағыттаушы рельстері бар бюджеттік жобалар мен жабдықтар үшін қолайлы.

• RMT стандартты бағыттаушы түрі: Кірістірілген подшипник бағыттағышы бар барлығы бір қос бағыттаушы өзек дизайны. Ол қарапайым орнату және стандартты жұмыс жағдайларына кең бейімделу мүмкіндігі бар сыртқы бағыттаушы керек-жарақтарсыз әдеттегі бүйірлік жүктемелерге төтеп бере алады.

• RMTL дәлдікпен басқарылатын түрі: Кеңейтілген жоғары дәлдіктегі бағыттаушы шыбықтар сызықтық қозғалыс тұрақтылығын оңтайландырып, ±0,1 мм-ге дейін қайталанатын орналасу дәлдігіне қол жеткізеді. Дәл позициялау, дәл құрастыру және жоғары сызықтық сұраныс сценарийлері үшін ең жақсы таңдау.

• RMH жоғары жүктемелі слайд түрі: Күшейтілген сырғымалы рельс және жоғары берік бағыттаушы шыбықтың құрылымы ауытқуға қарсы мүмкіндік пен жүк көтеру қабілетін айтарлықтай жақсартады. Ол ауыр жүкті ұзақ инсульт жүргізу тапсырмаларын орындау үшін тәуелсіз жылжымалы үстелдерді ауыстыра алады.

3. Қоршаған ортаны және функционалды конфигурацияны таңдау

• Таза орта қолданбасы: Нөлдік ағып кетпейтін және шаңсыз байланыссыз магниттік беріліс екінші реттік ластануды болдырмайды. RMT және RMTL өзін-өзі басқаратын үлгілері тағамдық, медициналық және электронды тазалау шеберханаларында ұзақ мерзімді тұрақты жұмыс үшін қолайлы.

• Жоғары жылдамдықтағы жұмыс жағдайын жаңарту: Жоғары жиілікті циклдік өндіріс желілері үшін 500 мм/с дейін үздіксіз жоғары жылдамдықты жұмысты тұрақты түрде қолдайтын соңғы әсерді жою үшін сыртқы гидравликалық буфермен жабдықтаңыз.

• Дәлдік орны туралы кері байланыс: D-M9 сериялы магниттік қосқыштармен үйлесімді, қосылымды автоматтандырылған басқару үшін көп нүктелі инсульттің орналасуын және нақты уақыттағы электр сигналының кері байланысын жүзеге асыратын -S магнитті жабдықталған конфигурациясын қосыңыз.

Әдеттегі өнеркәсіптік қолдану сценарийлері

• Таза бөлмеге электронды материалды тасымалдау: Шаңсыз және нөлдік ластануы жоқ магниттік муфта құрылымы жартылай өткізгіштер мен СКД шаңсыз шеберханаларында ұзақ қашықтыққа материалды өңдеу үшін кеңінен қолданылады, таза өндірістік ортаны тиімді қорғайды.

• Азық-түлік және фармацевтикалық қаптама желісін ауыстыру: Өздігінен басқарылатын біріктірілген дизайн гигиеналық және сенімді өнімділігі бар жеңіл және орташа жүкті орау жабдығының ұзақ жүрістегі дайындамаларды итеру және тарту талаптарын тамаша қанағаттандыра отырып, орнатуды және күнделікті техникалық қызмет көрсетуді жеңілдетеді.

• Автоматтандырылған жабдықтың есігі мен қалқанды басқаруы: Штангасыз ықшам құрылым 50% орнату орнын үнемдейді, ұзақ жүрістегі жабдықты қорғау есіктерін, шаңнан қорғайтын қалқандарды және қауіпсіздік қақпақтарын тұрақты ашу және жабу үшін қолайлы.

• Ұзын инсультті құрастыру сызығын дәл анықтау: RMTL жоғары дәлдіктегі басқарылатын моделі 1~2 м ультра ұзақ қашықтыққа дәл позициялау және өндірістік желілердің циклдік тасымалдау талаптарына жауап бере отырып, тамаша сызықтық пен қайталанатын орналасу дәлдігін қамтамасыз етеді.

• Шағын жабдықты жаңарту және кеңістікті үнемдеу: Ол ұзақ жүрістегі (>500 мм) сценарийлердегі дәстүрлі байлау цилиндрлерін тамаша ауыстыру ретінде қызмет етеді, жабдықтың орналасуын айтарлықтай оңтайландырады және ықшам автоматтандырылған жабдық дизайнын жүзеге асырады.

RM сериясы мен CY1 / CY3 сериясының негізгі параметрлерін салыстыру

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін растау: Қауіпсіздік коэффициенті ≥2 болатын жүктің нақты салмағына негізделген қажетті тарту күшін есептеңіз. Ұсынылатын ережелер: ≤2кг → φ16; 4~6кг → φ25; 10~16кг → φ40.

2. Модель түрін растау: Өте төмен бюджет үшін RMS таңдаңыз; Стандартты жалпы еңбек жағдайлары үшін RMT; Жоғары дәлдіктегі позициялау талаптары үшін RMTL; Ауыр жүктеме және ауытқуға қарсы сценарийлер үшін RMH.

3. Инсульт спецификациясын растау: кәдімгі пайдалану үшін стандартты 50~1000мм инсультті таңдаңыз; орташа ұзақ қашықтыққа жүргізу талаптары үшін 2000 мм дейін қосымша ұзартылған инсульт.

Бір сөйлемнен тұратын түйіндеме

     SOLH RM сериялы Airtac стиліндегі магнитті муфталы өзексіз цилиндр әртараптандырылған өздігінен басқарылатын құрылымдарды, ультра кең температураға бейімделуді және нөлдік ағып кетпейтін таза өнімділікті біріктіреді, орташа бюджеттік автоматтандырылған жабдық үшін жоғары үнемді отандық ұзақ инсульт сызықты жүргізу шешімі ретінде қызмет етеді.
