1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

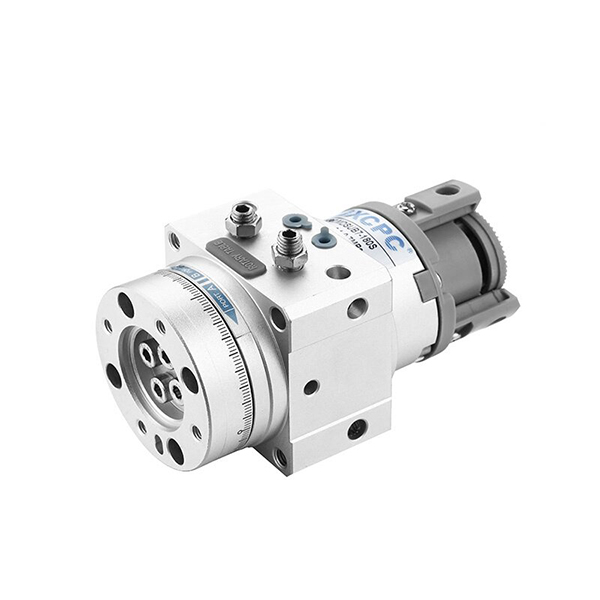

     SOLH MSUB сериясы - жеңіл жүктемедегі дәлдіктегі тербелмелі қолданбаларға арналған жоғары дәлдіктегі бір қалақшалы айналмалы үстел цилиндрі. Ол кіріктірілген ықшам құрылымды, дәл реттелетін бұрылу бұрышын, көп бетті орнатуды және өте төмен кері әсер ету өнімділігін ұсынады. 4 өлшемді спецификацияны қамтитын (тесігі φ10/φ15/φ20/φ30) ол манипулятордың айналуында, шағын индекстеу позициясында және дайындаманы айналдыру станцияларында кеңінен қолданылады, автоматтандырылған дәлдіктегі өндіріс желілері үшін негізгі жоғары дәлдіктегі бұрылыс шешімі ретінде қызмет етеді.

  1.1 Біріктірілген айналмалы үстел және цилиндр құрылымы

     Айналмалы платформа мен жетек цилиндрінің біріктірілген дизайны күшейтілген жалпы қаттылықпен беріліс саңылауын толығымен жояды. Стандартты модель өте төмен ағып кетуге төзімділікке қол жеткізеді, ал жаңартылған MSUA жоғары дәлдік нұсқасы платформаның ≤0,03 мм шегінде тербеліс дәлдігін қамтамасыз етіп, тұрақты және қайталанатын дәлдік позициясын қамтамасыз етеді.

 1.2 Жоғары жүктемелі бір қалақшаның дизайны

     Оңтайландырылған бір жолақты құрылымдық орналасуды қабылдай отырып, цилиндр кішірек көлемді және жеңіл салмақты ұсынады. Оның жүк сыйымдылығы бірдей өлшемдегі дәстүрлі CRB1 сериялы цилиндрлерге қарағанда 2 ~ 3 есе жоғары, бұл миниатюризацияны және жоғары айналу моментін бір уақытта жүзеге асырады.

  1.3 Дәл реттелетін бұрылу бұрышы

     • Стандартты инсульт: 90° / 180° әртүрлі айналмалы талаптар үшін қосымша.

     • Дәл реттеуге төзімділік: Бір вентильді дизайн екі шетінде ±5° дәл реттеуді қолдайды; қос жолақты түрі ±2,5° дәл реттеуді қолдайды.

     • Орналастыру дәлдігі: 90°±10′ / 180°±10′ бұрылу бұрышының қатаң төзімділігі, жоғары дәлдіктегі индекстеу және аудару талаптарына жауап береді.

 1.4 Икемді монтаждау және құбырлар опциялары

     • Құбырлар режимі: Бүйірлік құбырлар және осьтік құбырлар қосымша; магниттік қосқышпен жабдықталған үлгілер тұрақты сигналды алу үшін тек бүйірлік құбырларды қолдайды.

     • Монтаждау режимі: Көп бетті фланец құрылымы жан-жақты орнатуды қолдайды, жабдықтың ішкі кеңістігін тиімді үнемдейді және ықшам орналасу сценарийлеріне бейімделеді.

  1.5 Төмен ағып кету және ұзақ қызмет ету мерзімі

     Ішкі және сыртқы ауаның ағып кетуін азайту үшін теңшелген арнайы тығыздау құрылымын қабылдау. Стандартты майсыз жұмыс дизайны таза өндіріс ортасына және жалпы өндірістік жұмыс жағдайларына бейімделеді, техникалық қызмет көрсету шығындарын азайтады және үздіксіз қызмет ету мерзімін ұзартады.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1. Типтік үлгі мысалдары: MSUB7-180S, MDSUB20-90S

  2. Стандартты тапсырыс үлгілері

     • Стандартты магниттік емес модель: MSUB7-180S (өлшемі 7, бұрылу бұрышы 180°, магниттік сақинасыз)

     • Магниттік кері байланыс үлгісі: MDSUB20-90S (өлшемі 20, 90° бұрылу бұрышы, коммутаторды орнатуға арналған кірістірілген магниттік сақина)

3. Жалпы техникалық параметрлер (20℃, стандартты жағдай)

  3.1 Негізгі техникалық сипаттамалар

     • Жұмыс режимі: Екі әрекетті бір қалақша

     • Жұмыс сұйықтығы: Қысылған ауа (майсыз жұмыс)

     • Қоршаған орта температурасы: 5℃~60℃

     • Жұмыс қысымының диапазоны: Өлшем 1: 0,2~0,7МПа; Өлшем 3/7: 0,15~0,7МПа; Өлшем 20: 0,15~1,0МПа

     • Айналдыру уақыты (@0,5МПа): 0,07~0,3с/90° (реттелетін)

     • Мойынтірек түрі: Жоғары жүктемелі сырғымалы мойынтірек

  3.2 Негізгі өнімділік параметрлерінің кестесі

4. Негізгі конфигурация және таңдау нұсқаулары

  4.1 Өлшемді таңдау (момент пен жүктеме негізінде)

     • 1-өлшем (φ10): 0,3Н·м шығыс моменті, микро ультра жеңіл жүктеме (≤1кг) және жоғары жиілікті дәлдіктегі айналмалы қозғалыс сценарийлері үшін жарамды.

     • Өлшем 3 (φ15): 0,7Н·м айналу моменті, қол буынының роботтық айналуы сияқты шағын жеңіл жүктеме (1~3кг) қолданбалары үшін өте қолайлы.

     • Өлшем 7 (φ20): 0,9Н·м айналу моменті, шағын және орташа жүктемеге (3~5кг) сәйкес келетін индекстеу позициясын анықтау және дайындамаларды аудару станциялары.

     • Өлшем 20 (φ30): 2,9Н·м жоғары айналу моменті, орташа ауыр жүктемеде (5~10кг) ауыр айналмалы позициялау тапсырмалары үшін қолданылады.

  4.2 Бұрыш пен дәлдікті таңдау

     • 90° бұрылу бұрышы: Дайындаманы тиеу/түсіру және 90° рульдік позициялау кезінде кеңінен қолданылатын тік бұрышты бұру және бағытты ауыстыру үшін жасалған.

     • 180° бұрылу бұрышы: 180° кері позициялауды және станцияны екі жақты ауыстыруды жүзеге асыра отырып, жарты циклды айналдыру және дайындаманы айналдыру үшін қолайлы.

     • Жоғары дәлдіктегі жаңарту: Платформаның тербеліс дәлдігі ≤0,03 мм болатын өте жоғары дәлдік талаптары үшін MSUA сериясын таңдаңыз.

  4.3 Магниттік қосқыштың конфигурациясы

     • MSUB (магниттік емес): Магниттік сақинасыз негізгі үнемді нұсқасы, сигналдың кері байланыс сұранысынсыз қарапайым циклдік қозғалыс үшін үнемді.

     • MDSUB (магниттік): Кірістірілген магниттік сақина, D-T791/D-T792 магниттік қосқыштарымен үйлесімді, ерікті түрде реттелетін сезгіш позициялары бар, PLC сигналының байланысын автоматтандырылған басқаруды қолдайды.

5. Типтік қолданба сценарийлері

     • Дәл роботты жүйелер: Жеңіл, ықшам өлшемді және жоғары орналасу қайталану мүмкіндігін көрсететін шағын робот буынының айналуына және соңғы эффектордың тербелісіне қолданылады.

     • Автоматтандырылған индекстеу станциялары: Электроника және шағын тұрмыстық техника салаларында 90°/180° дәлдікпен индекстеу, анықтау позициясын анықтау және құрастыру станциясының орналасуына өте ыңғайлы.

     • Дайындаманы айналдыру және басқару: Конвейерлік желілерде жеңіл жүкті дайындамаларды (≤10кг) бұру және бағытты түрлендіру, нөлдік артта қалусыз және аз әсерлі тегіс айналуға қол жеткізу үшін тамаша.

     • Шағын айналмалы платформалар: Микро айналмалы платформаларда, жапсырмаларды басып шығаруда және таңбалау станциясының айналуында кеңінен қолданылады, икемді орнату және техникалық қызмет көрсету қиындығы төмен.

6. MSUB және CRB2 / CRBU2 серияларын жылдам салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Өлшемді таңдау: Қауіпсіздік коэффициенті ≥2 болатын дайындаманың салмағы мен айналу радиусы негізінде айналу моментін есептеңіз. Жүктеме ≤1кг үшін 1 өлшемді, 1~3кг үшін 3 өлшемді, 3~5кг үшін 7 өлшемді, 5~10кг үшін 20 өлшемді таңдаңыз.

     2. Бұрыш таңдау: Оң бұрышты бұру және рульді басқару үшін 90° бұрылу бұрышын таңдаңыз; жарты циклды аудару және кері орналастыру үшін 180° бұрылу бұрышын таңдаңыз.

     3. Функционалды таңдау: Сигналдың кері байланысы және PLC байланысы үшін магниттік сақинасы бар MDSUB таңдаңыз; өте жоғары дәлдіктегі орналасу талаптары үшін MSUA сериясына жаңартыңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MSUB сериялы шағын қалақшалы айналмалы цилиндрі 10 кг-деңгейдегі жеңіл жүкті автоматтандырылған аударып-төңкеру және индекстеу станциялары үшін төмен кері әсер, жоғары тұрақтылық және кеңістікті үнемдейтін дәл айналмалы шешімдерді қамтамасыз ететін біріктірілген жоғары дәлдіктегі үстел дизайнымен, реттелетін бұрылыс бұрышымен және жоғары жүк сыйымдылығымен ерекшеленеді.
