MHZ2 / MHZL2 Параллель ауа ұстағышы Өнімнің толық кіріспесі

Бренд: SOLH by Richge Technology

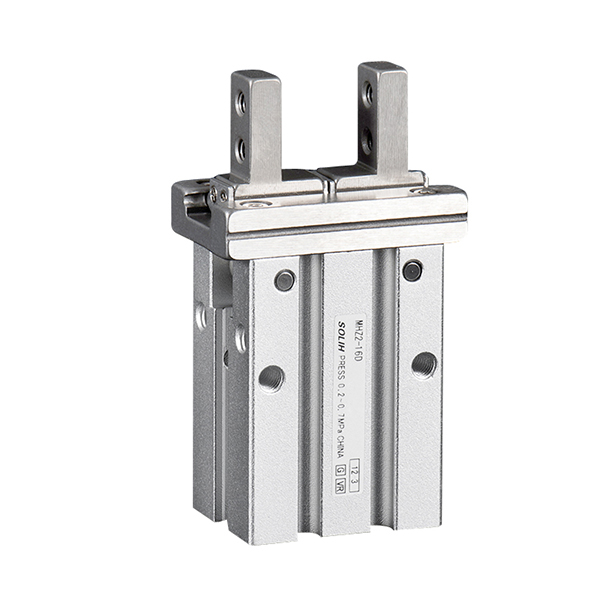

Өнімге шолу

     SOLH MHZ2 (стандартты инсульт) және MHZL2 (ұзын жүріс) қос поршенді синхронды параллель ауа қысқыштары болып табылады. Симметриялы қос поршеньдер мен дәл сызықты бағыттаушы рельстер арқылы басқарылатын жақтар иілусіз параллель түрде ашылады және жабылады, бұл қайталанатын позицияны анықтаудың өте жоғары дәлдігін қамтамасыз етеді. Қолжетімді саңылаулар: 10/16/20/25 мм, үш жұмыс режимін қолдайды: екі әрекетті (D), бір әрекетті қалыпты ашық (S), бір әрекетті қалыпты жабық (C). Бірнеше ауыстырылатын жақ стильдері мен корпус портының орналасулары қосымша болып табылады, PLC блоктауы үшін ашық/жабық позиция сигналдарын анықтау үшін M9BW магниттік қосқыштарымен үйлесімді.

     -- MHZ2: стандартты қысқа инсультті әмбебап ұстағыш, жоғары жылдамдықты және жоғары циклді автоматтандырылған жаппай өндіруге арналған

     -- MHZL2: терең қуыстарға және үлкен өлшемді дайындамаларды өңдеуге арналған ұзартылған ұзын ашу инсульт нұсқасы

     Екі серияның да бірдей монтаждау өлшемдері мен қосалқы бөлшектері бар, олар импортталған эквивалентті қысқыштармен толығымен ауыстырылады. 3C электроникада, дәл аппаратурада, қаптаманы автоматтандыруда және шағын дайындамаларды тиеу/түсіру станцияларында кеңінен қолданылады.

Толық үлгі кодтау ережесі

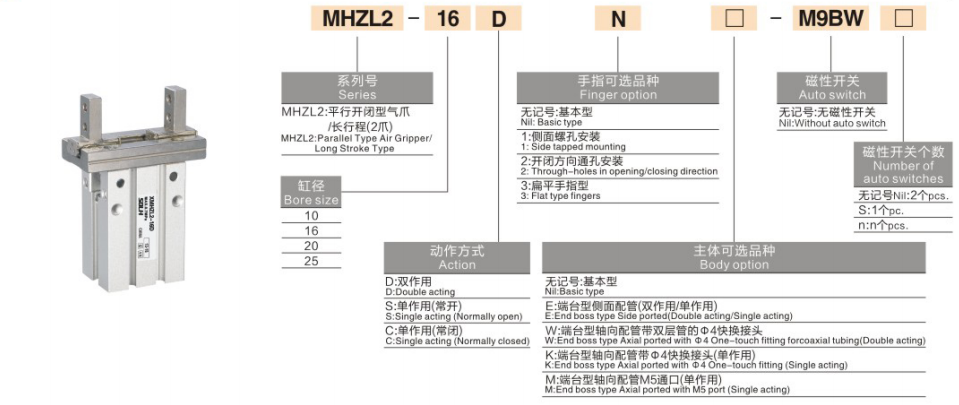

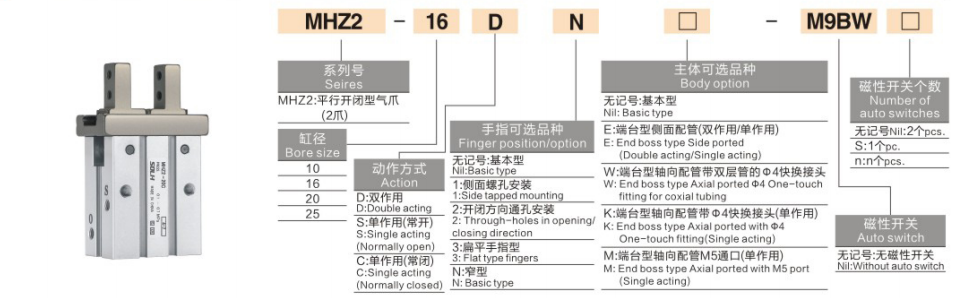

    Әмбебап формат:Серия-Боро-Әрекет-Жақ опциясы-Дене порты опциясы-Магниттік қосқыш үлгісі-қосқыш саны

 1. Код сегментінің анықтамасы

   1.1 сериясы

     -- MHZ2: Стандартты инсульт 2 иекті параллель ұстағыш

     -- MHZL2: Ұзын инсультті 2 жақ параллель ұстағыш

   1.2 Саңылау: 10/16/20/25 мм

   1.3 Әрекет режимі

     -- D: қос әрекетті – қысқыш үшін ауа, босату үшін кері ауа, максималды қысу күші, жаппай өндіріс стандарты

     -- S: Бір әрекетті ЖОҚ Қалыпты ашық – Ауа беретін қысқыштар; қуат өшірілген кезде серіппе автоматты түрде босатылады, дайындаманың ыстық штамптау станцияларында ұсақталуын болдырмайды

     -- C: Бір әрекетті NC Қалыпты жабық – Ауа беру шығарылымдары; серіппе ауа қысымынсыз қысу күшін ұстайды, роботтың үстіңгі өңдеуі үшін дайындаманың құлауын болдырмайды

   1.4 Жақ опциясы

     -- Бос: стандартты негізгі жақ

     -- 1: ұзартылған реттелетін арматураларды орнатуға арналған бүйірден иілген жақ

     -- 2: арматураны бекітуге арналған болттары бар саңылаулы жақ

     -- 3: жұқа парақтар мен тар аралығы бар дайындамаларға арналған жұқа жалпақ жақ

     -- N: Жабдықтың ықшам орналасуына арналған тар ені, жіңішке корпус

   1.5 Дене портының орналасуы

     -- Бос: стандартты бүйірлік әуе порттары

     -- E: шеткі порт түрі (бір/қос әрекетпен үйлесімді)

     -- W: Алдын ала орнатылған соңғы осьтік порт Φ4 қос итергіш фитинг (тек қос әрекетті)

     -- K: Φ4 итергіш фитингі бар соңғы осьтік порт (тек бір әрекетті)

     -- M: Соңғы осьтік M5 түзу бұрандалы порт (тек бір әрекетті)

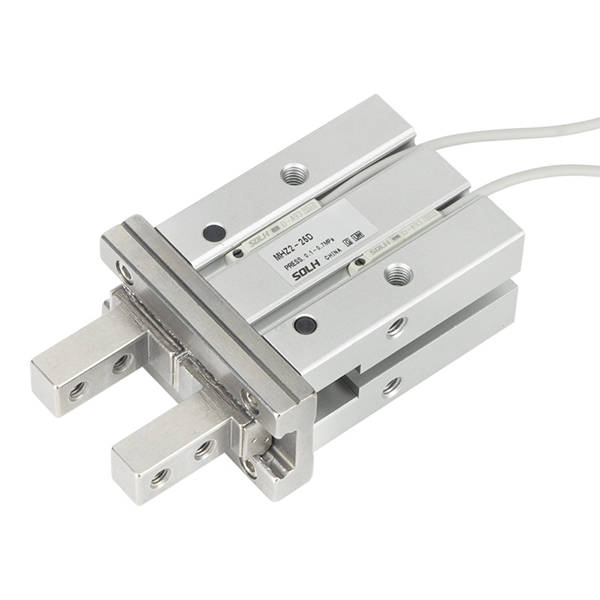

  1.6 Магниттік қосқыш

     -- Бос: позицияны анықтау қосқышы жоқ

     -- M9BW / M9BL: кері байланыс ашық/жабық күйіне стандартты магнитті таяқша қосқышы

   1.7 Ауыстыру саны жұрнағы

     -- Бос: стандартты ретінде 2 дана қосқыштар, екі қысқыш пен босату позицияларын анықтайды

     -- S: бір күйді бақылауға арналған 1 дана жалғыз қосқыш

  2. Тапсырыс анықтамалық мысалдары

   2,1 MHZ2-16D-N-M9BW

     -- Стандартты инсульт ұстағыш, тесігі 16, қос әрекетті, тар жақ, 2 дана M9BW магниттік қосқыштар, негізгі бүйірлік порт корпусы.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Ұзын инсульт ұстағыш, ұңғы 20, қос әрекетті, жалпақ жұқа жақ, шеткі порт корпусы, жалғыз M9BW магниттік қосқыш.

MHZ2 VS MHZL2 негізгі салыстыру кестесі

Ортақ ішкі құрылым және негізгі артықшылықтар (MHZ2 және MHZL2)

  1. Симметриялық қос поршеньді синхронды жетек

     -- Сол және оң поршеньдер теңдестірілген кернеумен жақтарды синхронды түрде итереді, ұстау кезінде бүйірлік ығысу немесе бұралу сырғуы болмайды, чиптер және ПХД сияқты микро компоненттер үшін тұрақты орналасу.

  2. Тозуға төзімділігі жоғары сызықтық бағыттаушы рельс

     -- Қатты хром қорытпасынан жасалған бағыттаушы рельс PTFE өздігінен майланатын сырғытпаларымен, төмен үйкеліс пен күшті соққыға төзімділігімен жұптастырылған. Зауыттан алдын ала толтырылған ұзақ қызмет ететін май, майсыз ауа тізбегімен үйлесімді.

  3. Өте жоғары қайталанатын позициялау дәлдігі

     -- Барлық 10~25 саңылау бойынша ±0,01 мм қайталану мүмкіндігі, дәл электроника мен аппараттық құралдарды таңдау үшін өлшемдік ауытқу нөлдік.

  4. Көпбұрышты әмбебап орнату

     -- Корпустың астыңғы жағындағы, екі жағындағы және үстіңгі жағындағы монтаждау тесіктері; жақтары көлденең, тігінен немесе төңкерілген түрде орнатылатын бүйірлік шүмекті, тесігі бар, тегіс және тар стильдерді қолдайды.

  5. Үш қауіпсіз серіппелі қалпына келтіру режимі

     -- Қос әрекетті D: 24 сағат үздіксіз жаппай өндіруге арналған тұрақты тұрақты қысқыш күші

     -- Бір рет әрекет ететін S NO: электр қуатын өшірген кезде автоматты босату, ыстық престеу/штамптау станцияларында бөлшектерді ұсақтаудан қорғайды

     -- Бір әрекетті C NC: Ауа берусіз тұрақты қысу, EOAT әуе роботы үшін дайындаманың құлау қаупін болдырмайды.

  6. Біріктірілген магниттік позицияны анықтау

     -- Цилиндр корпусының ішіне орнатылған магниттік сақина; M9BW қосқышы автоматтандырылған блоктау логикасы үшін дайындаманың бар-жоғын және жақ күйін бағалау үшін PLC-ге сандық сигналды жібереді.

  7. Диверсификацияланған біріктірілген порт орналасуы

     -- Стандартты бүйірлік порт, соңғы бүйірлік порт, осьтік алдын ала құрастырылған итергіш фитинг опциялары роботтың соңғы эффекторы үшін қосымша адаптерсіз құбырларды бағыттауды жеңілдетеді.

Бірыңғай әмбебап техникалық сипаттамалар кестесі

Теориялық қысу күші @0,5 МПа (бірлік: N)

Қадамдық таңдау нұсқаулығы

  1. Инсульт таңдау

     -- Кішкентай жұқа бөліктер, тар саңылау, жоғары жылдамдық пен жиілікті талап етеді → MHZ2 стандартты инсульт

     -- Үлкен өлшемді дайындамалар, терең қуысты қалыптарды бөлшектеу, кең ашу қажет → MHZL2 ұзын инсульт

  2. Әрекет режимін таңдау

     -- 24 сағат үздіксіз өндіріс, қысу күшін барынша арттырыңыз → D қос әрекетті

     -- Ыстық пресс/штамптау станциясы, қуатты жоғалтқаннан кейін дайындаманың ұсақталуын болдырмаңыз → S бір рет әрекет ететін NO

     -- Роботты үстеме тиеу/түсіру, электр қуаты үзілгенде бөліктің түсіп қалуын болдырмаңыз → C бір әрекетті NC

 3. Жақ стилін таңдау

     -- Шектеулі орыны бар ықшам шағын қондырғы → N тар жақ

     -- Жұқа парақтар, ПХД, тар саңылауларды өңдеу → 3 жалпақ жұқа жақ

     -- Кеңейтілген арнайы бекітпелерді орнату қажет → 1 бүйірлік бұрауыш / 2 тесігі бар жақ

 4. Дене портының орналасуын таңдау

     -- Бекітілген қарапайым жұмыс станциясы, стандартты құбыр маршруты → бос стандартты бүйірлік порт корпусы

     -- EOAT роботы, түтік схемасын ретке келтіру → W/K/M осьтік алдын ала орнатылған итергіш порт корпусы

     -- Шкаф бүйіріндегі тар құбыр кеңістігі → E шеткі порт корпусы

 5. Позиция сигналын анықтауды таңдау

     -- Толық автоматты өндірістік желі, PLC дайындама және жақ күйі туралы кері байланыс қажет → M9BW магниттік қосқыштарын жабдықтаңыз (2 дана әдепкі)

     -- Автоматты сигнал логикасы жоқ қарапайым қолмен орнату → Магниттік қосқышсыз негізгі модель

Өнеркәсіптік қолданудың әдеттегі сценарийлері

  1. MHZ2 стандартты инсульт қолданбасы

     -- 3C Electronics: ПХД, чиптер, қосқыштар, шағын пластик бөлшектерді жоғары жылдамдықпен сұрыптау және таңдау

     -- Дәл жабдық: микро біліктерді, бұрандаларды, мөрленген миниатюралық компоненттерді жоғары жиілікті жүктеу/түсіру

     -- Буып-түю машиналары: бөтелке қақпақтарын, шағын картондарды және жапсырмаларды орналастыру және қысу

     -- Оптикалық тексеру жабдығы: визуалды анықтау станцияларына арналған шағын бөлікті орналастыру құрылғысы

  2. MHZL2 ұзақ инсульт қолданбасы

     -- Үлкен пластмасса бөлшектер, қалың пластиналар және көп қабатты қабатталған материалды ұстау

     -- Терең қуысты қалып бөлігін шығару, қосалқы инъекциялық қалыптау үлкен дайындамаларды құю

     -- Картондар, қатты пластик қораптар және үлкен өлшемді дайындамаларды тасымалдау

     -- Аралас өлшемді көп спецификациялы материалдарды өңдеуге арналған роботтың соңғы эффекторы

Стандартты сәйкес келетін пневматикалық схема шешімдері

  1. Схема 1: Жаппай өндіріс желілеріне арналған қос әрекетті ұстағыш

     -- AFC әуе қызмет көрсету блогы → 4V210 5/2 электромагниттік клапан → PU6 түтігі → MHZ2/MHZL2 ұстағыш (M9BW қосқыштары PLC сандық кірісіне сымды)

  2. 2-схема: аспалы роботтар үшін қуатты өшіру кідірмесінің қауіпсіздік тізбегі

     -- AR қысым реттегіші → 3V 3/2 соленоидты клапан → MHZ2-XXC бір әрекетті NC ұзын инсульт ұстағышы

  3. 3-ші схема: шағын қолмен қарапайым бекіту схемасы

     -- AC1500 шағын ауаға қызмет көрсету блогы → 3F аяқ клапаны → PU4 жұқа түтік → MHZ2-10D миниатюралық стандартты ұстағыш

Пайдалану және техникалық қызмет көрсету бойынша сақтық шаралары

     -- AF сериялы 5 мкм дәлдіктегі ауа сүзгісін ұстағыштың жоғарғы жағына орнатыңыз; Бағыттау жолына түсетін шаң кептеліс тудырады және қызмет ету мерзімін күрт қысқартады.

     -- Дайындаманың ауырлық ортасын жақтың орталық осімен қатаң түрде туралаңыз; эксцентрлік біржақты ауыр жүктеме рельстің біркелкі емес тозуына әкеледі.

     -- Жоғары циклді жұмыс үшін тұрақты 0,4~0,5МПа ауа қысымын сақтау; толық 0,7МПа қысыммен ұзақ мерзімді үздіксіз жұмыс істеуден аулақ болыңыз.

     -- Жоғары жылдамдықты жақтың соғуынан зондтың зақымдалуын болдырмау үшін магниттік ажыратқыштар үшін резервтік буфер саңылауын сақтаңыз.

     -- Күшті қышқыл, сілті немесе жоғары концентрациялы органикалық еріткіші бар ортада ұзақ уақыт бойы қолданбаңыз; тығыздағыш компоненттер тот басады және мерзімінен бұрын істен шығады.
