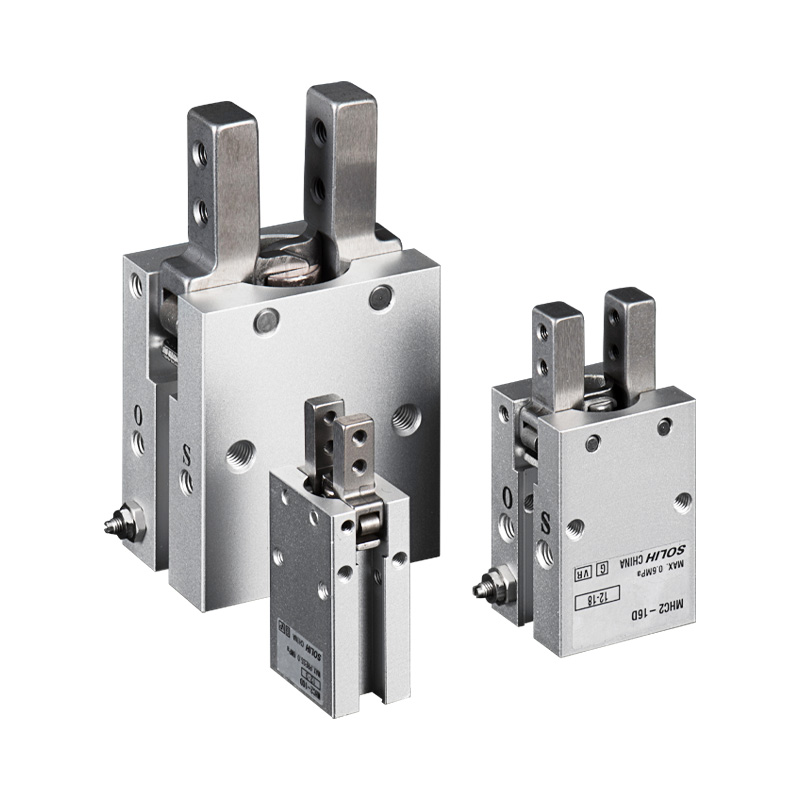

SOLH MHC2 сериялы бұрыштық айналмалы пневматикалық ұстағыш Өнімнің толық кіріспесі

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MHC2 сериясы стандартты бұрыштық екі жақ пневматикалық ұстағыш болып табылады. Рокер механизмін итеретін қос поршеньдер арқылы басқарылатын жақтар сызықтық параллель қозғалыстың орнына төменгі айналу нүктесінің айналасында айналады. Жақтың максималды бұрылу бұрышы: 30°. Қолжетімді тесік өлшемдері: 6/10/16/20/25 мм. Жұмыстың екі нұсқасы: қос әрекетті (D) және бір әрекетті әдетте ашық (S). Жылдамдықты реттеу үшін орнатылған реттелетін дроссель клапандары. Ашық/жабық күй бойынша кері байланыс үшін M9BW сериялы магниттік қосқыштармен үйлесімді. Импортталған MHC2-мен тікелей өлшемді алмасу

     MHZ2 параллель ұстағышына қосымша: MHZ2 = жақтардың сызықтық трансляциясы; MHC2 = айналмалы бұрылыс жақтары. Тар тереңдікте орнату кеңістігі және дайындаманың сыртқы жағын тарту қолданбалары үшін өте қолайлы.

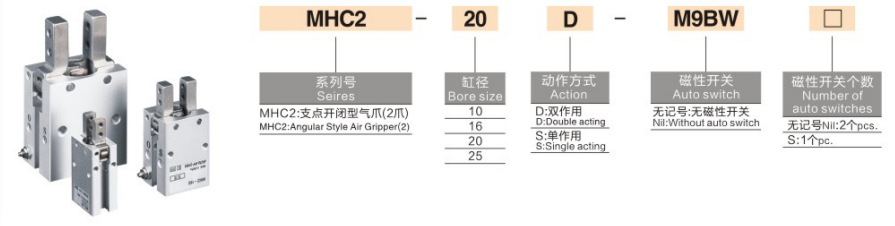

Толық үлгі кодтау ережесі

  1. Формат: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: сериялық коды, стандартты бұрыштық ұстағыш

     -- 16: тесік өлшемі: 6/10/16/20/25 мм

     -- Жұмыс режимі

       * D: Қосарлы әрекет — Ауа беретін қысқыштар, кері ауа шығару; жоғары қысу моменті, негізгі әмбебап түрі

       * S: Бір әрекетті ЖОҚ Қалыпты ашық — Ауа беретін қысқыштар; серіппе ауа кесілген кезде дайындаманы автоматты түрде босатады

         Ескертпе: Стандартты MHC2 бір әрекетті қалыпты жабық (NC) нұсқаны ұсынбайды

     -- Ортаңғы сегмент: корпус опциясы (MHCA2 қысқа корпус/соңғы порт нұсқасы; бос = стандартты бүйірлік порттың негізгі үлгісі)

     -- M9BW: Магниттік қосқыш

        * Бос = қосқыш жоқ (магниттік сақина алдын ала орнатылған, тек орнату ұясы сақталған)

        * M9BW / M9BL = позицияға кері байланыс үшін әмбебап қатты күйдегі магниттік қосқыш

     -- Суффикс: Магниттік қосқыштардың саны

        * Бос = 2 дана стандартты (қысқыш пен босату орнын анықтаңыз)

        * S = Тек 1 жалғыз магниттік қосқыш

  2. Стандартты тапсырыс үлгісі

    MHC2-16D-M9BW:MHC2 стандартты бұрыштық айналмалы ұстағыш, тесігі 16, қос әрекетті, 2 дана M9BW магниттік қосқыштар, стандартты бүйірлік порт корпусы.

Жұмыс принципі және негізгі бәсекелестік артықшылықтар

  1. Айналмалы рокердің айналмалы механизмі

     Жақтар астыңғы бұрылу айналасында айналады. Ашу кезінде жақ ұштары сыртқа қарай кеңейеді. Тереңдіктің жеткіліксіздігі салдарынан параллель ұстағыштар механикалық кедергілерге қауіп төндіретін сыртқы жағынан қысу үшін өте қолайлы. Бұрылыс диапазоны: +30° ~ -10°.

  2. Симметриялық қос поршеньді жетек

     Үлкен қысу моментін жасайды; екі жақ те теңдестірілген жүктемемен синхронды тербеледі. Кіріктірілген бір жақты дроссель клапандары, ашу/жабу жылдамдығын реттеу үшін қосымша жылдамдықты реттейтін фитингтер қажет емес.

  3. Биіктігі төмен ықшам корпус

     Жіңішке контур, миниатюралық роботтың соңғы эффекторы мен тар шкафты орнату үшін тамаша.

  4. Майсыз жұмыс

     Зауытта алдын ала толтырылған ұзақ қызмет ететін май, үздіксіз цикл үшін құрғақ сүзілген сығылған ауамен үйлесімді.

  5. Магниттік орынды анықтау дайын

     Кірістірілген магниттік сақина, дайындаманың бар-жоғын анықтау үшін жақ күйі сигналын PLC-ге жіберу үшін M9BW қосқыштарымен жұмыс істеңіз.

  6. Көп бағытты орнату негізі

     Төменгі беттегі түйреуіш саңылаулары мен бұрғыланған бекіту тесіктерін анықтау; көлденең және тік орнатуға қолдау көрсетіледі. Ұзартылған арнайы арматураны жақтарға орнатуға болады.

Бірыңғай жалпы техникалық сипаттама кестесі

Қысқыш моментінің кестесі @0,5МПа (бірлік: Н·м)

Таңдауды салыстыру: MHC2 бұрыштық ұстағыш VS MHZ2 параллель ұстағыш

Қадамдық таңдау нұсқаулығы

  1. Жұмыс режимін таңдау

     -- 24 сағ үздіксіз массаны автоматтандыру, максималды қысу моментін талап етеді → D қос әрекетті (таңдаулы негізгі)

     -- Ыстық престеу / штамптау станциялары, қуат жоғалғаннан кейін дайындаманың ұсақталуын болдырмау үшін автоматты босату → S бір рет әрекет ететін ЖОҚ

        MHC2 стандартты сериясы NC қуатты өшіру ұстау түрі жоқ. Қуатты өшіргеннен кейін тұрақты қысу қажет болса, MHZ2-C сериясын таңдаңыз.

  2. Жұмыс жағдайы туралы шешім

  ✅ MHC2-ге басымдық беріңіз, егер:

     -- Жабдықтың шектеулі тереңдігі; параллель сызықты ұстағыш қозғалыс кезінде жақтауға кедергі келтіреді

     -- Бүйірден беру процесі, дайындаманы сыртқы шеңберден ұстаңыз

     -- Кішкентай пластик корпустарға, бөтелке қақпақтарына, құбырлы бөліктерге арналған сыртқы қысқыш

     -- EOAT шағын роботы өте жұқа ықшам ұстағыш контурын қажет етеді

  ❌ Оның орнына MHZ2 таңдаңыз, егер:

     -- Дайындама айналу моментінсіз орталықтандырылған тұрақты қысқышты қажет етеді

     -- Ұзақ ұзартылған арнайы арматура қажет (крутящий моменттің әлсіреу қаупі)

     -- Өте жоғары қайталанатын позициялау ±0,01 мм міндетті болып табылады

     -- Қуатты өшіретін тұрақты қысқыш (НК әдетте жабық) қажет

  3. Сигналдарды анықтау опциясы

     -- PLC дайындама идентификациясы бар толық автоматты өндірістік желі → M9BW магниттік қосқыштарын жабдықтаңыз

     -- Автоматты логикасы жоқ қарапайым қолмен орнату → Коммутаторсыз негізгі модель

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- 3C автоматтандыру: пластикалық корпустар мен қосқыштарды сыртқы қысқыштар, миниатюралық бөлшектерді жинақтау

     -- Буып-түю машиналары: бөтелке қақпағын алу, шағын материал қораптарын бүйірден тасымалдау

     -- Тексеру құралдары: құбырлы және цилиндрлік дайындамаларды сыртқы орналастыру

     -- Шектелген кеңістікте бүйірден таңдау және орналастыру үшін шағын роботтың соңғы эффекторы

     -- Инъекциялық қалыптаудың қосалқы жабдықтары: микропластикалық бөлшектерді құйып алу және жинау

Стандартты сәйкестендірілген пневматикалық схемалар

  1. 1-схема: Жалпы қос әрекетті ұстағыштың тізбегі

     AFC әуе қызмет көрсету блогы → 4V210 5/2 электромагниттік клапан → PU6 түтігі → MHC2 бұрыштық қысқыш (M9BW қосқыштары PLC кірісіне сымды)

  2. 2-ші схема: бір әрекетті қалыпты ашық қауіпсіздік тізбегі (қуат жоғалғаннан кейін автоматты босату)

     -- AR қысым реттегіші → 3V 3/2 электромагниттік клапан → MHC2-XXS бір әрекетті ЖОҚ ұстағыш

Пайдалану және техникалық қызмет көрсету бойынша сақтық шаралары

     -- AF сериялы 5 мкм дәлдіктегі ауа сүзгісін жоғары қарай орнату; айналмалы түйінге түсетін шаң кептеліс тудырады.

     -- Арматураның ұзарту ұзындығын азайту; ұзағырақ бекіткіштер күшті тиімді азайтуға және дайындаманың сырғып кету қаупіне әкеледі.

     -- Эксцентрлік ауыр жүкті болдырмаңыз; біржақты күш айналмалы түйреуіштердің тозуын тездетеді.

     -- Кірістірілген дроссель арқылы жақ жылдамдығын біртіндеп реттеңіз; жылдам жоғары жылдамдықтағы соққы дайындамаларды зақымдайды.

     -- Стандартты тығыздағыштар күшті қышқылға, сілтіге және органикалық еріткіштерге төзімді емес; коррозиялық орталарға арналған фторлы резеңке тығыздағыштың теңшелген нұсқасы.

Бір сөйлемнен тұратын түйіндеме

     SOLH MHC2 айналмалы бұрыштық бұралмалы пневматикалық ұстағыш D/S жұмыс режимдері және кірістірілген жылдамдық дроссельі бар рокердің айналмалы жақ механизмін қабылдайды, тар тереңдіктегі станцияларда сыртқы қаптаманы қысу үшін ықшам төмен профильді, M9BW магниттік қосқыштарымен үйлесімді, бөтелкенің бүйіріндегі қаптамада кеңінен қолданылады және шағын қаптамада робот корпусында және шағын қаптамада қолданылады автоматтандыру құралдары.
