MGP сериялы жұқа ықшам бағыттаушы өзек цилиндрі | Жоғары қатты айналмайтын пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және құрылымдық мүмкіндіктер

     SOLH MGP сериясы - бұл цилиндр корпусын, қос бағыттаушы шыбықтарды және дәл мойынтіректерді біріктіретін қаттылығы жоғары жұқа типті қос бағыттаушы өзекше цилиндрі. Кіріктірілген бұралуға қарсы өнімділігі мен күшті бүйірлік жүктемеге төзімділігі бар, ол ешқандай сыртқы бағыттаушы механизмді қажет етпейді. Тегіс ультра жұқа корпусымен және жеңіл дизайнымен (салмағы кәдімгі цилиндрлермен салыстырғанда 17% ~ 24% төмендеді) ол престеу, орналастыру, көтеру және дайындамаларды тасымалдау сценарийлеріне арналған ықшам автоматтандыру схемаларына тамаша сәйкес келеді. Ауыспалы мойынтіректердің үш түрі толық көріністі әмбебап сызықты жүргізу шешімдерін жүзеге асыратын ауыр жүкті, жоғары жылдамдықты және өте дәл жұмыс жағдайларын қамтиды.

Негізгі құрылымдық артықшылықтар

• Коаксиалды қос бағыттаушы штанганың дизайны: Поршеньді және қос бағыттаушы өзектер синхронды жұмысты қамтамасыз ету, қозғалыс кезінде ауытқу мен бұралуды тиімді жою және жалпы қаттылық пен тұрақтылықты айтарлықтай жақсарту үшін біріктірілген коаксиалды орналасуды қабылдайды.

• Қосымша көп типті буферлеу: Кәдімгі тұрақты жұмыс үшін стандартты екі жақты резеңке буферлер; жоғары жылдамдықты және ауыр жүкті циклдік қозғалыс кезінде қатты соққыны жою үшін қосымша ауа жастықшасының буфері (AZ түрі, тесік ≥20мм үшін қол жетімді).

• Ультра жұқа жеңіл дене: Оңтайландырылған жалпақ жіңішке құрылым орнату орнын үнемдейді және жабдықтың жалпы салмағын азайтады, жоғары интеграцияланған ықшам автоматтандырылған жабдық дизайнына жарамды.

• Кірістірілген магниттік ойық: Тікелей магниттік қосқышты қосымша жақшаларсыз орнатуға арналған резервтік бағыттаушы штанга ойығы, қарапайым және ұқыпты орналасу сигналының кері конфигурациясын қамтамасыз етеді.

Үш негізгі қосалқы серия (мойынтіректерді жіктеу және кілт таңдау негізі)

     MGP сериясы төмен үйкелісті жоғары жылдамдықты, тозуға төзімді ауыр жүкті және нөлдік тазалықтағы ультра дәлдік сценарийлерін қамтитын ішкі мойынтірек құрылымдарына негізделген үш қосалқы үлгіге бөлінген, бұл модельді жылдам таңдаудың негізгі негізі болып табылады.

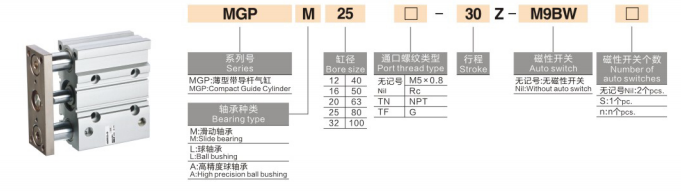

Үлгіні атау ережелерін аяқтаңыз

Үлгі мысалы: MGPM20-50Z-M9B

1.Код сегментінің анықтамасы

• Серия коды: MGP + мойынтіректің жұрнағы (M/L/A), әртүрлі мойынтірек конфигурациялары бар жұқа типті қос бағыттаушы өзек цилиндрін білдіреді

• Тесік өлшемі: 12/16/20/25/32/40/50/63/80/100 (мм, толық өнеркәсіптік стандарт сипаттамалары)

• Соққы ұзындығы: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300мм (стандартты толық инсульт диапазоны)

• Буфер және магниттік сақина конфигурациясы

￮ Z: Стандартты түрі, қос ұшты резеңке буфер + кірістірілген магниттік сақина, магниттік қосқышты орнатумен үйлесімді

￮ AZ: Ауа жастықшасының буфер түрі (тек ≥20 мм саңылау үшін), жоғары жылдамдықтағы және ауыр жүкті жұмыс кезінде әсерге тиімді қарсы тұрады

￮ Жұрнақ жоқ: Магниттік сақинасыз магниттік қосқышты орнату мүмкін емес

• Магниттік қосқыш: Қосымша M9B, A93, D-M9N және басқа модельдер, кронштейндерсіз тікелей бағыттаушы штангалардың ойықтарына орнатылады

2.Типтік тапсырыс мысалдары

• MGPM20-50Z: 20 мм саңылау, 50 мм инсульт, жылжымалы мойынтірек, магниттік сақинасы бар стандартты резеңке буфер

• MGPL25-100Z-A93: 25 мм саңылау, 100 мм инсульт, жоғары жылдамдықты шарикті подшипник, A93 магниттік қосқышы бар

• MGPA32-75AZ: 32 мм саңылау, 75 мм инсульт, жоғары дәлдіктегі мойынтірек, жоғары дәлдіктегі соққыға қарсы жұмыс үшін ауа жастықшасы буфері

Жалпы негізгі техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, номиналды жұмыс қысымы)

• Жұмыс режимі: Екі жақты әрекетті кері қозғалыс

• Жұмыс қысымының диапазоны: 0,12~1,0МПа; Ең аз бастапқы қысым: 0,1МПа

• Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз орта қажет)

• Жұмыс жылдамдығы: 50~500мм/с (MGPL макс 500мм/с; MGPM/MGPA макс 400мм/с)

• Буфер режимі: Стандартты екі жақты резеңке буфер; 20~100мм саңылау үшін қосымша ауа жастығы буфері

• Айналмайтын дәлдік: MGPM ±0,05~0,07мм; MGPL ±0,03~0,05мм; MGPA ±0,01мм

Порт өлшемінің сипаттамасы

• Саңылау 12/16мм: M5×0,8

• Саңылау 20/25/32 мм: PT1/8

• Саңылау 40/50мм: PT1/4

• Саңылау 63/80/100мм: PT3/8

Теориялық қысым және кернеу деректері (@0,5МПа, бірлік: N)

Бір сөйлемнен тұратын жылдам таңдау нұсқаулары

1. Мойынтіректер үлгісін таңдау: Ауыр жүктеме, тозуға төзімді және шаңды орталар үшін MGPM таңдаңыз; жоғары жылдамдықты, төмен үйкелісті және жиі велосипедпен жүру үшін MGPL таңдаңыз; ультра дәлдіктегі позициялау және жоғары қайталанатын дәлдік талаптары үшін MGPA таңдаңыз.

2. Магниттік сақина конфигурациясы: Орынды анықтауды және сигналдық кері байланысты қажет ететін жабдық үшін Z жұрнағын таңдаңыз; коммутатор функциясы қажет болмаса, Z емес негізгі түрін таңдаңыз.

3. Буфер режимін таңдау: Жоғары жылдамдықты, ұзақ инсультті және үлкен әсер ететін жұмыс жағдайлары үшін AZ ауа жастықшасының буферін қабылдаңыз; стандартты резеңке буфер әдеттегі жалпы сценарийлер үшін қолданылады.

4. Тесік пен штрихты сәйкестендіру: Нақты жүктеме және тарту талаптары бойынша сәйкес ұңғыма өлшемін таңдаңыз; өнеркәсіптік автоматтандыру талаптарының көпшілігін қанағаттандыру үшін стандартты инсульт диапазоны 5 ~ 300 мм.

Әдеттегі қолданба сценарийлері

• Электронды автоматтандыру: ПХД тақтасын орналастыру, құрамдас бөліктерді басу, микромодульді көтеру және электронды бөлшектерді дәл құрастыру.

• Дәлдік анықтау жабдығы: Зондты көтеруді анықтау, дайындаманы орналастыру және қысу, жоғары дәлдікпен орнату және калибрлеу.

• Қаптама және логистикалық машиналар: Дайындаманы қысқа қашықтыққа тасымалдау, материалды домкраттау және орналастыру, тұрақты поршеньді беру әрекеті.

• Жалпы өнеркәсіптік автоматтандыру: Шаңды цехтарда орналасуды шектейтін, қосалқы престеуді штамптауды, төмен жылдамдықтағы ауыр циклдік жұмысты шектейтін ықшам жабдық.

Бір сөйлемнен тұратын түйіндеме

     SOLH MGP сериялы жұқа ықшам бағыттаушы цилиндрі ауыр жүкті, жоғары жылдамдықты және ультра дәлдік сценарийлерін жабу үшін үш мойынтірек конфигурациясын біріктіреді, жоғары қаттылық, күшті бүйірлік жүктемеге төзімділік және кеңістікті үнемдейтін дизайн, өнеркәсіптік автоматтандыру үшін ең әмбебап қос бағыттаушы сызықты жетек цилиндрі ретінде қызмет етеді.
