MGJ сериялы ультра ықшам шағын бағыттағыш цилиндр | Жоғары дәлдіктегі айналуға қарсы түрі

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MGJ сериясы - микро автоматтандыру сценарийлері үшін арнайы әзірленген ультра шағын, жоғары дәлдіктегі және жеңіл бағыттаушы өзек цилиндрі. Ультра ықшам миниатюризацияланған құрылымды, ±0,1° дәл айналуға қарсы өнімділікті, екі бағытты орнатуды және бір жақты орталықтандырылған құбырлар мен сымдарды жобалауды сипаттайтын бұл серия 5 мм-ден 20 мм-ге дейінгі ультра қысқа инсультпен тек φ6 және φ10 саңылау өлшемдерін қамтиды. Ол электронды жабдықта, медициналық аспаптарда және дәл машиналарда шағын жүктеме, шектеулі кеңістік және жоғары дәлдіктегі позициялау қолданбалары үшін тамаша бейімделген, шағын автоматтандырылған жүйелер үшін негізгі атқарушы компонент ретінде қызмет етеді.

Негізгі орналасу және құрылымдық мүмкіндіктер

1.Төтенше миниатюризация және ультра ықшам өлшем

• Ультра-кіші спецификацияны қамту: 5/10/15 мм (φ6) және 5/10/15/20 мм (φ10) сәйкес келетін қысқа соққылары бар φ6мм және φ10мм ультра кішкентай саңылау өлшемдерінде қол жетімді, тек микро инсульт жүргізу талаптары үшін әзірленген.

• Жіңішке және жұқа дене өлшемі: MGJ6 ультра ықшам үлгісі 23+инсульт (ұзындығы) × 29 мм (ені) × 14,5 мм (биіктігі) ультра жұқа және тар дене өлшемімен ерекшеленеді, орнату үшін ең аз орын алады және жоғары интеграцияланған ықшам жабдық орналасуына бейімделеді.

2.Жоғары дәлдіктегі айналуға қарсы өнімділік

• Кірістірілген қос бағыттаушы өзектермен және біріктірілген бағыттаушы жақтау құрылымымен жабдықталған MGJ сериясы ауытқуға қарсы тамаша мүмкіндікке қол жеткізеді. Ультра төмен айналуға төзімділікке жетеді±0,1°, микробөлшектерді қысу, құрастыру және дәл реттеу кезінде позицияның ауытқуын тиімді болдырмайды және тұрақты жоғары дәлдіктегі орналасу дәлдігін қамтамасыз етеді.

3.Икемді орнату және орталықтандырылғанҚұбырлардың дизайны

• Екі бағытты орнатуды қолдау: Төменгі және артқы беттердің екеуі де бекітілген орнатуға арналған, бұл тар және шектеулі кеңістіктерде көріністі бейімдеу қабілеті бар көпбұрышты орналасуды қолдайды.

• Бір жақты орталықтандырылған құбырлар мен сымдар: Ауа құбырлары мен магниттік қосқыш желілері бір жағында біркелкі орналастырылған, көп цилиндрлі тығыз орналасу кезінде ұқыпты және стандартталған сымдарды жүзеге асырады, орнында орнатуды және кейінірек техникалық қызмет көрсетуді жеңілдетеді.

• Ультра қысқа инсультке арналған қос қосқышты орнату: Тіпті ең аз 5 мм инсульт екі магниттік қосқышпен жабдықталуы мүмкін, бұл екі инсульт ұштарын өлі бұрышсыз жан-жақты анықтауды жүзеге асырады.

4.Жеңіл және берік циклдік жұмыс

• Ультра жеңіл дене салмағы: Өте төмен жалпы салмағы — MGJ6-5 небәрі 27,3 г, ал максималды спецификациялы MGJ10-20 бар болғаны 63,2 г, бұл жабдық жүктемесін айтарлықтай азайтады және жеңіл микроавтоматтандырылған механизмдер үшін жарамды.

• Техникалық қызмет көрсетусіз және тұрақты жұмыс: Екі жақты резеңке буферлері бар майсыз майлау дизайнын қабылдай отырып, ол төмен шу, тұрақты жұмыс және ұзақ қызмет мерзімі бар ұзақ мерзімді жоғары жиілікті жеңіл жүктеме циклдік қозғалысты қолдайды.

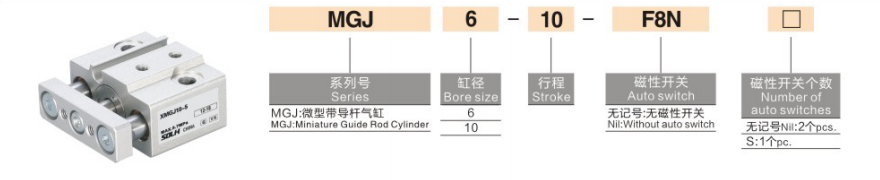

Толық үлгі кодтау ережесі

Үлгі мысалдары: MGJ6-10-F8N | MGJ10-15S

Стандартты тапсырыс анықтамасының мысалдары

• MGJ6-5: φ6 саңылау, 5 мм инсульт, магниттік қосқышсыз стандартты түрі

• MGJ10-15-2S: φ10 саңылау, 15 мм инсульт, екі жақты позицияны анықтау үшін 2 магниттік қосқышпен жабдықталған

• MGJ6-10-F8N: φ6 саңылау, 10 мм инсульт, D-F8N магниттік қосқышымен сәйкес келеді

Негізгі техникалық сипаттамалар (20℃, 0,5МПа стандартты жағдай)

1. Негізгі жалпы сипаттамалар

• Жұмыс режимі: Екі жақты әрекетті кері қозғалыс

• Жұмыс қысымының диапазоны: 0,15~0,7МПа; Дәлелдеу қысымы: 1,05 МПа

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз жұмыс ортасы)

• Поршеньдік жұмыс жылдамдығы: 50~500мм/с

• Буфер режимі: Тұрақты соққыны сіңіру үшін екі жақты резеңке буфер

• Майлау режимі: Майсыз қызмет көрсетусіз жұмыс

2.Теориялық шығыс күші (@0,5МПа)

3.Өнім салмағының сипаттамасы (г)

Әдеттегі өнеркәсіптік қолдану сценарийлері

• Электрондық дәлдік жабдық: Ұялы телефон мен камераның құрамдас бөліктерінің микро қысқышы, кішкентай ПХД тақтасын итеру, терминалды қысу орнын анықтау және микро модульді дәл құрастыру.

• Медициналық аспаптар: Клапанның миниатюралық ауысуы, сынама алу инесін көтеру және түсіру және аз инвазивті медициналық жабдықты дәл жүргізу, медициналық деңгейдегі таза және тұрақты жұмыс талаптарына жауап береді.

• Дәл машиналар және оптика: Микро бөлшектер жинағының орналасуы, оптикалық линзаларды дәл реттеу, анықтау зондының микро ауыстыру калибрлеуі және жоғары дәлдіктегі микро реттеу механизмдері.

• Жартылай өткізгіштер өнеркәсібі: Шаңсыз таза жартылай өткізгіш шеберханаларында кішкентай пластиналарды микроаудару, миниатюралық айлабұйымдарды көтеру және орналастыру және жеңіл жүктемені орындау.

MGJ сериясы мен MGP сериясының негізгі салыстыруы (шағын және стандартты)

Жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Жұмыс жүктемесі ≤10N үшін φ6мм таңдаңыз; жұмыс жүктемесі ≤30N үшін φ10мм таңдаңыз, тұрақты жұмыс үшін ≥2 қауіпсіздік коэффициентімен сәйкестендіріңіз.

2. Инсульт спецификациясын таңдау: 5/10/15/20 мм ультра қысқа инсультті нақты микро ығыстыру жүргізу талаптарына сәйкес таңдаңыз.

3. Магниттік қосқыш конфигурациясы: қос жақты позицияны анықтау үшін 2S таңдаңыз; бір жақты сигналды кері байланыс үшін жалғыз S таңдаңыз; коммутаторсыз негізгі модель үшін таңбалау жоқ.

Бір сөйлемнен тұратын түйіндеме

     SOLH MGJ сериялы ультра ықшам шағын бағыттағыш цилиндрі микро өлшемді, ±0,1° жоғары айналуға қарсы дәлдікпен, жеңіл майсыз жұмысымен және икемді монтажымен ерекшеленеді, бұл кеңістік шектеулі миниатюралық автоматика, медициналық және электронды жабдықтар үшін оңтайлы жоғары дәлдіктегі микропневматикалық жетек болып табылады.
