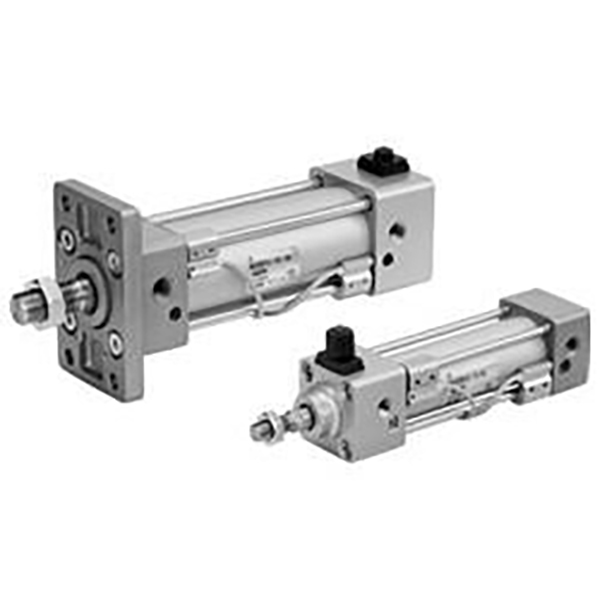

MBB сериялы жеңіл галстук стандартты цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MBB сериялы жеңіл галстук стандартты цилиндр (MB-Z сериясы), салмағы 10% төмендеген дәстүрлі MB сериясының жаңартылған мұрагері. Төртбұрышты қақпақтармен, реттелетін екі жақты ауа жастықшаларымен және көптеген орнату опцияларымен жабдықталған. Орташа жылдамдықты, жоғары жиілікті және орташа жүктеме жағдайында жалпы автоматика жабдықтарында кеңінен қолданылады. Орнату өлшемдері ISO 15552 стандартына сәйкес келеді, бәсекелес брендтің галстук цилиндрлерімен ауыстырылады.

Негізгі құрылым және мүмкіндіктер

   1. Құрылымы: Дөңгелек алюминий бөшке, ​​ішкі байлау штангалары, төртбұрышты қақпақтар, екі жағында реттелетін ауа жастығы, жоғары құрылымдық қаттылық.

   2. Материал: Қатты анодталған алюминий бөшке, ​​жоғары берік құйылған ұштық қақпақтар, қатты хромдалған поршеньді штанга, жоғары созылу шыбықтары, тозуға төзімді және ұзақ қызмет ету мерзімі.

   3. Операция нұсқалары

     -- MBB: қос әрекетті бір өзек (кіріктірілген магнитсіз)

     -- MDBB: қос әрекетті бір өзек (автоматты ауыстырып қосуға арналған кірістірілген магниттік сақина)

     -- MBW/MDBW: қос шыбықтың қос әрекеті, бұралуға қарсы тамаша өнімділік

   4. Жастық: екі жағынан тәуелсіз реттелетін ауа жастығы терминалдың әсерін, дірілді және шуды тиімді азайтады.

   5. Датчикті орнату: поршеньді позицияны анықтау үшін M9B/A93/M9BW магнитті автоматты қосқыштар үшін алдын ала өңделген ойықтар.

   6. Жеңіл жаңарту: оңтайландырылған қақпақ геометриясы, ескі MB үлгісінен 10% жеңіл, құрастыру және тасымалдау оңай.

   7. Стандартты үйлесімділік: ISO 15552 орнату стандарты, тікелей кросс-бренд алмасу мүмкіндігі.

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MDBB40-100Z-M9BW

   2. Стандартты тапсырыс үлгілері

     -- MBB50-200Z: Bore50, stroke200, магнитсіз жеңіл негізгі үлгі

     -- MDBB63-150Z-LB: Bore63, инсульт150, кірістірілген магнит, аяқты орнату

     -- MDBB80-300Z-FA: Bore80, инсульт300, өзек бүйіріндегі фланецті бекіту

Негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

 1. Екі әрекетті MBB / MDBB

Монтаждау түрлері және туынды үлгілер

   1. Монтаждау опциялары

     -- B Негізгі түрі: саңылаулар арқылы соңғы қақпақ арқылы тікелей орнату

     -- LB Foot Mount: ауыр жүк үшін тұрақты көлденең орнату

     -- FA/FB фланец: тік монтаждау үшін өзек жағы/бас жағы фланец

     -- C/D Clevis: топсалы бұрылыс қозғалысына арналған жалғыз/қос ілмек

     -- T Trunnion: Айналу механизміне арналған ортаңғы трюк

   2. Негізгі туынды қатар

     -- MBB/MDBB/MBW: Стандартты жалғыз өзекше магнитсіз/магнит және қос өзек цилиндрі

     -- MBK/MDBK: поршеньдік штанганың бұралуын болдырмау үшін айналмайтын өзек цилиндрі

     -- -XB6 Жоғары температура түрі: Жұмыс ауқымы -20~+150℃

     -- -XC6 Тот баспайтын болаттан жасалған поршеньді штанга: жұмсақ коррозиялық және ылғалды орта үшін

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Нақты жүктемеден қажетті тарту күшін есептеңіз, резерв ≥50% қауіпсіздік шегі. Орташа жылдамдықты орташа жүктемедегі жалпы автоматтандыру үшін MBB-ге басымдық беріңіз.

   2. Инсультті растау: тиімді саяхат үшін 10~20 мм қауіпсіздік шегін қосыңыз. Максималды стандартты инсульт 1000 мм, 1500 мм дейін теңшелген.

   3. Конфигурацияны сәйкестендіру

     -- Позицияны анықтау: MDBB кірістірілген магнит үлгісін таңдаңыз, M9B/A93 автоматты қосқыштарын сәйкестендіріңіз.

     -- Монтаждау: көлденең ауыр жүкке арналған LB аяқ тірегі; FA фланеці тік орнату үшін қолайлы.

     -- Арнайы шарттар: жоғары температура үшін -XB6, коррозиялық орта үшін -XC6 тот баспайтын өзек таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MBB жеңіл галстук штангасының стандартты цилиндрі ISO15552 стандартына сәйкес келеді, реттелетін ауа жастығымен және бірнеше орнату әдістерімен жабдықталған, орташа жүктемелі жоғары жиілікті автоматтандырудың өндірістік желілері үшін тамаша жалпы мақсаттағы желілік жетек.
