SOLH M5 сериясы кәсіби5/2 жолды золотникті механикалық клапан Бірыңғай M5×0,8 жұқа жіп интерфейсімен. Катушкасыз дизайнмен ерекшеленетін ол сыртқы механикалық күш және автоматты серіппелі қалпына келтіру арқылы ауа тізбегінің кері айналуын жүзеге асырады. Цилиндр инсультінің шегін анықтау, орнындағы сигналдық кері байланыс және жабдықты қолмен іске қосу-тоқтату пневматикалық басқару үшін кеңінен қолданылады. Толық серия екі негізгі түрді қамтиды: механикалық триггер (ролик/плунжер) және қолмен басқару (түйме/рычаг). Ол AirTAC M5 сериясымен және тікелей ауыстыруға арналған әмбебап отандық механикалық клапандармен толығымен ауыстырылады.
1.1 Әуе портының стандартты анықтамасы
• P порты: Негізгі сығылған ауа кірісі
• A/B жұмыс порттары: Телескопиялық басқару үшін қос әрекетті цилиндрлермен жалғаңыз
• R1/R2 қос шығыс порттары: Клапан корпусының бүйірден орнатылған сору порттары, шуды азайту және шаңның алдын алу үшін микро дыбыс өшіргіш орнатумен тікелей үйлесімді
• Негізгі функция: 5/2 жолды серіппелі қайтару құрылымы, сыртқы күш жойылғаннан кейін автоматты түрде бастапқы күйіне қайтарылады
1. Бірыңғай кодтау ережесі: M5【Бас коды】-05 (05 толық серияға арналған бірыңғай M5 жіп портын білдіреді)
|
Бас коды |
Клапан басының стилі |
Жүргізу режимі |
Қолданылатын сценарийлер |
|
M5B |
Негізгі плунжер штангасы |
Тікелей жоғарғы қысым триггері |
Құралдың қатты соқтығысу шегі, ойық контактісін анықтау |
|
M5R |
Ролик рычагы |
Бүйірлік роликті экструзия жетек |
Жұдырықша және қалқалау инсульт ауыстырғышы, ең әмбебап түрі |
|
M5L |
Бір жақты ролик |
Бір бағыттағы күштің кері айналуы |
Бір жақты шектеу позициясы, кері тиіп кетудің алдын алу |
|
M5Y |
Ұзын ауыстырып-қосқыш рычаг |
Қолмен ауыстырып-қосқыш диск |
Жабдықтың орнындағы қолмен ауа тізбегінің қосқышы |
|
M5C |
Ұзын дөңгелек түйме |
& Автоматты қалпына келтіру түймесін басыңыз |
Ұзақ инсультті қолмен жүгіруді басқару |
|
M5D |
Қысқа дөңгелек түйме |
Қысқа басып, қалпына келтіру |
Тар орнату кеңістігінде жүгіруді басқару |
|
M5PF |
Жазық дөңес түйме |
Лезде басатын триггер |
Жұмыс үстелінде жүгіруді бастау-тоқтатуды басқару |
|
M5PM / M5PP |
Саңырауқұлақ түймесі |
Саңырауқұлақ басын сығу операциясы |
Апаттық тоқтату түрі қолмен басқару |
|
M5PL |
Айналмалы құлып түймесі |
Құлыптау үшін басыңыз, қалпына келтіру үшін қайта басыңыз |
Ауа беруді ұстап тұру және өздігінен құлыптауды басқару |
|
M5HS |
Көлденең ауыстырып қосқыш |
Сол және оң қалақшаның ауысуы |
Панельдік берілістің ауа тізбегін ауыстыру |

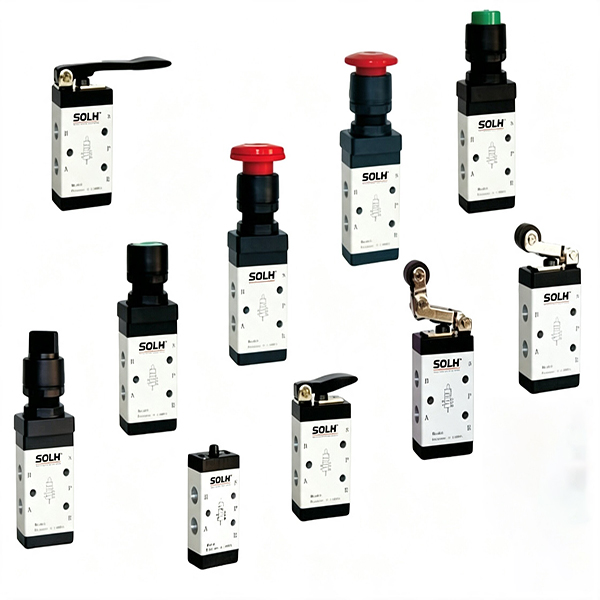

2. Үлгі мысалы: M5R-05 | Роликті рычаг типті 5/2 жақты механикалық клапан стандартты M5 жіп порты бар
|
Параметр элементі |
Техникалық сипаттама |
|
Стандартты интерфейс |
M5×0,8 жіңішке жіп, қосымша G1/8 адаптері |
|
Жұмыс қысымының диапазоны |
0.05～0,8 МПа |
|
Дәлелдеу қысымы |
1,2 МПа |
|
Жұмыс ортасы |
Сүзілген сығылған ауа (≥40мкм), майлаусыз жұмыс |
|
Тиімді ағын ауданы / Cv мәні |
7мм², Cv≈0,39 |
|
Жұмыс температурасының диапазоны |
-5℃～+70℃ |
|
Тығыздау материалы |
NBR нитрилді резеңке, тозуға төзімді және ауа өткізбейтін |
|
Клапан корпусының материалы |
Қатты анодталған алюминий қорытпасы |
|
Қызмет мерзімі |
≥10 миллион цикл, металл клапан басы берік дизайн |
• Теңгерімделген спул құрылымы: Ауа көзінің кері қысымының кедергісі жоқ, теңдестірілген сырғымалы катушка дизайнын қабылдайды. Сезімтал және жеңіл жұмыспен кері айналдыру әрекетін аяқтау үшін тек аз ғана сыртқы күш қажет.
• Қос бөлінетін шығару дизайны: Сыртқы орналасуы бар тәуелсіз R1/R2 екі жақты шығару порттары. Тұрақты ұзақ мерзімді жұмысты қамтамасыз ететін шуды тиімді азайту және шаңды оқшаулауды жүзеге асыру үшін микро дыбысты өшіргіштерді тікелей орнатыңыз.
• Көпбұрышты орнату: Клапан корпусының жоғарғы және төменгі бөліктері әртүрлі жабдық кеңістігінің орналасуларына бейімделу үшін ерікті бұрышты бекітілген орнатуды қолдайтын монтаждау тесіктерімен сақталған.
• Толық серияның әмбебап алмасу мүмкіндігі: Бүкіл M5 сериясы үшін бірыңғай жалпы клапан корпусының өлшемі, тегін ауыстыру және модульдік құрастыру үшін бірдей спецификациялық коллектор негізімен үйлесімді.
• M5 коллектор негізі (M5M): 1F/2F/3F көп буынды коллекторлық пластиналар, орталықтандырылған P-портты ауамен жабдықтауды жүзеге асырады, схеманың орналасуын жеңілдету үшін шашыраңқы бір клапанды құбырларды ауыстырады.
• Көмекші көмекшілер: M5-тен G1/8-ге дейін қысқартқыш түзу арматура, M5 микро глушительдер, M5 жылдам қосқыштар (φ3/φ4 ауа құбырларына сәйкес), бекітілген бекіту кронштейндері.
|
Салыстыру элементі |
M5 сериясы (5/2 жол) |
S3 сериясы (3/2 жол) |
|
Әуе портының конфигурациясы |
5 порт (P/A/B/R1/R2) |
3 порт (P/A/R) |
|
Жіптің сипаттамасы |
Бірыңғай M5×0,8 |
M5×0,8 / PT1/8 қосымша |
|
Негізгі қолданба |
Микро қос әрекетті цилиндрлерге арналған тікелей жетек |
Тек пилоттық сигналды басқару үшін, электромагниттік клапандарды жетек |
• Цилиндр шегін басқару: Цилиндр қалқаншасы M5R роликті механикалық клапанды іске қосады, 4В электромагниттік клапанды басқару үшін пилоттық ауа сигналын шығарады, цилиндр белгіленген орынға жеткенде автоматты кері бұруды жүзеге асырады.
• Қолмен іске қосу-тоқтатуды басқару: M5PP саңырауқұлақ түйме клапаны сайтта қолмен жұмыс істеу үшін шағын екі әрекетті цилиндрлердің телескопиялық әрекетін тікелей басқарады.
• Құрастыру сызығының құралын анықтау: M5B плунжердің жоғарғы штангасының клапаны құралды орналастыру үшін автоматты пневматикалық логикалық іске қосуды жүзеге асыру үшін қалып орнында анықтау қосқышы ретінде әрекет етеді.
SOLH M5 сериясы біртұтас M5×0,8 жіппен толық функционалды 5/2 жолды серіппелі қайтарылатын механикалық клапан болып табылады. Механикалық инсульт шегі мен бірнеше қолмен басқару режимдерін біріктіре отырып, ол сезімтал әрекетті, ұзақ өнімділікті және әмбебап алмасуды ұсынады, цилиндр сигналының кері байланысы және жабдықты қолмен пневматикалық ауыстыру үшін таңдаулы микро пневматикалық басқару компоненті болып табылады.
